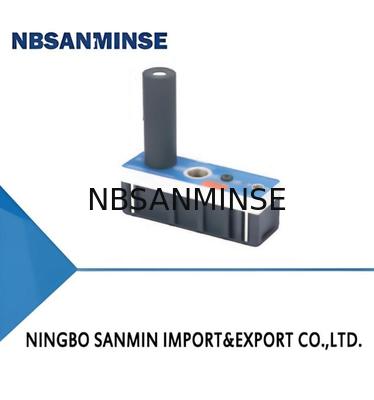

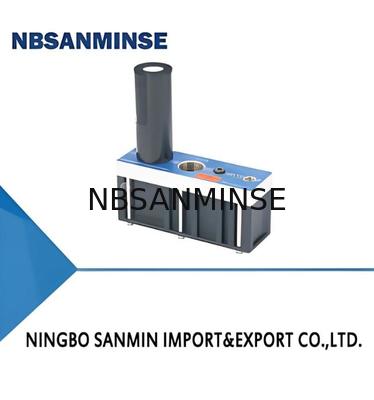

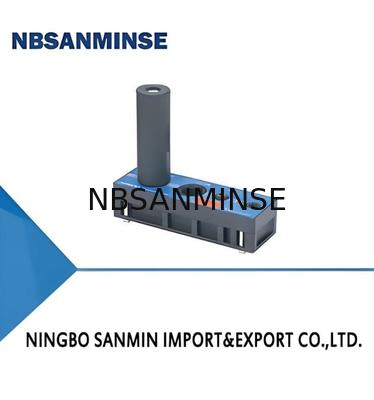

مولد خلاء چند مرحله ای سری AM/AL/AH

مولد خلاء چند مرحله ای سری AM/AL/AH
AM/AL/AH Series Multistage Vacuum Generator
مولد خلاء چند مرحله ای سری AM/AL/AH مولد خلاء چند مرحله ای سری AM/AL/AH مولد خلاء چند مرحله ای سری AM/AL/AH مولد خلاء چند مرحله ای سری AM/AL/AH

تصویر بزرگ :  مولد خلاء چند مرحله ای سری AM/AL/AH

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: am25l
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

مولد خلاء چند مرحله ای سری AM/AL/AH

شرح
نوار تأمین کننده هوا دارای امتیاز: 6.0 حداکثر Vacuumevel -KPA: 81
حداکثر خلاء NL/دقیقه: 360 مصرف هوا NL/دقیقه: 105
سطح نویز dB(A): 81 ضمانت: 1 سال
برجسته کردن:

مولنویید مولد خلاء چند مرحله ای,خلاء دریچه سولنوئید پنوماتیک,ژنراتور خلاء سری AM

,

pneumatic solenoid valve vacuum

,

AM series vacuum generator

ویژگی
design طراحی نازل چند مرحله ای با انرژی
◇ ظرفیت مکش بسیار قوی دارد
◇ انواع مشخصات درگاه تأمین هوا و درگاه خلاء
system سیستم صرفه جویی در مصرف انرژی (ES) اختیاری است
مزایا
◇ تخلیه سریع در محدوده سطح خلاء پایین ، کاهش هزینه و کوتاه کردن
چرخه کار
◇ می تواند جریان خلاء بزرگی را ایجاد کند ، همه قطعه های متخلخل را به سرعت کنترل کنید
و با خیال راحت
◇ از مشخصات موضوعی مختلف می توان استفاده کرد
◇ در هنگام کار با قطعه های هوایی ، مصرف هوای فشرده را ذخیره کنید
برنامه
◇ ژنراتور خلاء چند مرحله ای برای دست زدن به کارتن ها مناسب است ،
بسته بندی مواد و مواد متخلخل
◇ برای کارکنان کار مورد نیاز جریان خلاء ، تخلیه سریع استفاده می شود
و مصرف هوای کمتری
مولد خلاء چند مرحله ای سری AM/AL/AH 0
ساختار
◇(1) بدن اصلی
◇ (2) درگاه تشخیص خلاء
◇ (3) خاموش کننده
(4) الفبندر عرضه IR
◇ (5) براکت نصب
◇ (6) esسیستم صرفه جویی در مصرف انرژی
مولد خلاء چند مرحله ای سری AM/AL/AH 1
من  25 لیتر  عذاب  -na -na  -es
①    ②        ③     ④      ⑤      ⑥
- ② مشخصات plateplate ④ 5ealing -دریچه بازگرداندن   دستگاه کنفرانس
نوع AM-NiversalType
(-92kpa)

25L 50L 75L


100L 125L 150L

د


شرح

n-nbr


e-epdm

 nil-default ، بدون بازگشت
A-with non-returnvave

  nil-default ، بدون


 جبهه
نوع جریان wacuum al-large
(-81kpa)		 25 50 75  الحاق مالش F-Fuoineبرجه


  energy-savingsystem
100 125 150  اشمیه

  فقط برای AM-25L/50L
نوع خلاء آه بلند

(-100.8kpa)
40 120		 (Refe to Table1)

  AL-25/50


  AH-40
جدول صفحه اتصال 1
 پیوستگی
  بشقاب		 هوا تهیه کردن بندر ( )) خلا بندر ( ) اگزوز بندر ( پیوستگی
بشقاب  مادی		 کاربردی خلاء ژن رگ
 د NPSF1/8 G3/4 G3/4 PPS AM25-100 ، AL25-100 ، AH40-120
 شرح NPSF1/8 NPT3/4 NPT3/4 PPS
 الحاق G1/4 G3/4 G3/4 آلیاژ آلومینیوم
 اشمیه NPT1/4 NPT3/4 NPT3/4 آلیاژ آلومینیوم
 د G1/4 G1 " G1 " PPS AM125-150 ، AL125-150
 شرح NPT1/4 npt1 " npt1 " PPS
 الحاق G1/4 G1 " G1 " آلیاژ آلومینیوم
 اشمیه NPT1/4 npt1 " npt1 " آلیاژ آلومینیوم
سری انتخاب
  مدل/
  مشخصات		 25 لیتر 50 لیتر 75 لیتر 100 لیتر 125 لیتر 150 لیتر
  Am □ -DN am25l-dn am50L-dn am75l-dn am100l-dn am125l-dn am150l-dn
  am □-dna AM25L-DNA AM50L-DNA am75L-DNA AM100L-DNA AM125L-DNA AM150L-DNA
  Am □-dna-es AM25L-DNA-ES AM50L-DNA جدید جدید - جدید
  am □ -bn am25l-bn am50l-bn am75l-bn am100l-bn am125l-bn am150l-bn
  am □-bna am25l-bna am50L-bna am75l-bna am100l-bna am125l-bna am150l-bna
  Am □-AD-N am25L-ad-n AM50L-AD-N am75L-ad-n AM100L-AD-N AM125L-AD-N AM150L-AD-N
  Am □-AD-Na am25l-ad-na am50L-ad-na am75l-ad-na am100l-ad-na am125l-ad-na am150L-ad-na
  Am □ -AD-NA-E5 am25l-ad-es am50L-ad-es جدید جدید جدید جدید
  Am □ -en am25l-en am50L am75l-en am100l-en am125l-en am150l-en
  Am □ -نا am25l-ena am50L-ena am75l-ena am100l-ena am125l-ena am150l-ena
سری انتخاب
مدل/
مشخصات		 25  50  75  100  125  150
al □ -dn al25-dn al50-dn al75-dn al100 dn AL125-dn AL150-dn
al □-dna AL25-DNA AL50-DNA AL75-DNA AL100-DNA AL125-DNA AL150-DNA
al □-dna-es AL25-DNA AL50-DNA جدید جدید جدید جدید
al □ -bn AL25-bn AL50-bn AL75-bn al100 bn AL125-bn AL150-bn
al □-bna al25-bna al50-bna al75-bna al100 bna AL125-bNA AL150-BNA
al □ -AD-n AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
al □ -Ad-na AL25-AD-Na AL50-ad-na AL75-AD-Na AL100-AD-Na AL125-ad-na AL150-ad-na
al □ -Ad-naes AL25-ad-es AL50-ad-es جدید جدید جدید جدید
al □ -en al25 al50 al75 al100-en al125 AL150-en
al □ -نا al25-ena al50-ena al75-ena al100-ena al125-ena al150-ena
سری انتخاب
مدل/
مشخصات		 40  120
AHO-DN AH40-dn AH120-dn
AHO-DNA AH40-DNA AH120-DNA
آه □-dna-es AH40-DNA جدید
آه □ -bn AH40-bn AH120-bn
آه □ -bna AH40-BNA AH120-bna
آه □ -AD-N AH40-AD-N AH120-AD-N
آه □ -AD-Na AH40-AD-Na AH120-AD-Na
آه □ -Ad-na-es AH40-ad-es جدید
آه □-پاسخ AH40-en AH120-en
سعادت AH40-ena AH120-ena
پارامترهای فنی
مدل دارای امتیاز هوا
تهیه کردن حفظ کردن
نوار		 حداکثر
قسمت خلاء
kra		 حداکثر
خلاء جریان
NL/دقیقه		 هوا
مصرف
NL/دقیقه		 سر و صدا
سطح
DB (A)		 کار
تندی
℃		 وزن
جف		 تکرار کردن
(شیلنگ بیرونی دیا.
هوا بندر		 اصلاح شده شیلنگ dia.mm.mm
(سیمی شیلنگ Innerdia.)
خلاء بندر
al25 6.0  81  360  105  81  -10 ~ 80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10 ~ 80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10 ~ 80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10 ~ 80 837  φ10 φ25
AL125 6.0  81  1،170 480  82  -10 ~ 80 1،075 φ12 φ32
AL150 6.0  81  1230 620  81  -10 ~ 80 1،075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10 ~ 80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10 ~ 80 837  φ12 φ19
پارامترهای فنی
مدل دارای امتیاز
فشار
نوار		 حداکثر
خلاء سطح
-KPA		 حداکثر
خلاء جریان
NL/دقیقه		 هوا
مصرف
NL/دقیقه		 سر و صدا
سطح
DB (A)		 کار
درجه حرارت
℃		 وزن
جف		       تکرار کردن
(هو Auterdia
Airsupplyport		 mendedhoseda.mm
(mredhoseinner دیا.)
جاروبرقی
am25l 3.4  92  360  116  80  -10 ~ 80 675  φ8 φ19
am50l 3.4  92  600  230  81  -10 ~ 80 675  φ8 φ19
am75l 3.4  92  760  365  81  -10 ~ 80 837  φ10 φ25
am100l 3.4  92  850  445  81  -10 ~ 80 837  φ10 φ25
AM125L 3.4  92  1150 545  82  -10 ~ 80 1،075 φ12 φ32
AM150L 3.4  92  1200 655  82  -10 ~ 80 1،075 φ12 φ32
am25l 6.0  89  420  185  80  -10 ~ 80 675  φ8 φ19
am50l 6.0  89  700  370  81  -10 ~ 80 675  φ8 φ19
am75l 6.0  89  950  610  81  -10 ~ 80 837  φ10 φ25
am100l 6.0  89  1.010 720  81  -10 ~ 80 837  φ10 φ25
AM125L 6.0  89  1400 780  82  -10 ~ 80 1،075 φ12 φ32
AM150L 6.0  89  1500 810  82  -10 ~ 80 1،075 φ12 φ32
جریان خلاء (NL/دقیقه) در سطح خلاء مختلف (-KPA)
مدل هوا تهیه کردن
فشار
نوار		         هوا
مصرف
    NL/دقیقه		 0  10  20  30  40  50  60  70  80  90  حداکثر
خلاء  سطح
-KPA
am25l 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
am50l 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
am75l 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
am100l 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1200 830  550  360  215  170  130  90  36  5  92
am25l 6.0  185  420  240  125  100  82  65  38  12.5  3.5  جدید 89
am50l 6.0  370  700  510  290  195  160  115  70  22  8  جدید 89
am75l 6.0  610  950  710  380  285  230  170  100  32  11  جدید 89
am100l 6.0  720  1.010 800  460  385  310  215  125  42  15.5  جدید 89
AM125L 6.0  780  1400 1،120 560  490  355  260  150  50  25  جدید 89
AM150L 6.0  810  1500 1110 630  560  385  315  210  65  26  جدید 89
مولد خلاء چند مرحله ای سری AM/AL/AH 2
اشمیهزمان خالی (S/L) برای رسیدن به سطح خلاء مختلف (-KPA)
مدل هوا
فشار
نوار		 هوا
مصرف
NL/دقیقه		   10  20    30  40    50    60  70    80  90  حداکثر
خلاء  سطح
-KPA
am25l 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
am50l 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
am75l 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
am100l 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
am25l 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550  جدید 89
am50l 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780  جدید 89
am75l 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700  جدید 89
am100l 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470  جدید 89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560  جدید 89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  جدید 89
مولد خلاء چند مرحله ای سری AM/AL/AH 3
جریان خلاء (NL/دقیقه) در سطح خلاء مختلف (-KPA)
مدل هوا
فشار
نوار		 هوا
مصرف
NL/دقیقه		 0  10  20  30  40  50  60  70  حداکثر
قسمت خلاء
-KPA
al25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1،170 720  541  350  200  150  125  65  81
AL150 6.0  620  1230 760  560  410  210  160  148  85  81
زمان تخلیه (S/L) برای رسیدن به سطح خلاء مختلف (-KPA)
مدل هوا تهیه کردن
فشار
نوار		 هوا
مصرف
NL/دقیقه		   10  20  30  40  50  60  70  حداکثر
خلاء  سطح
-KPA
al25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
مولد خلاء چند مرحله ای سری AM/AL/AH 4
جریان خلاء (NL/دقیقه) در سطح خلاء مختلف (-KPA)
مدل هوا  تهیه کردن
فشار
نوار		 هوا
مصرف
NL/دقیقه		 0  10  20  30  40  50  60  70  80  90  99       حداکثر
خلاء  سطح
       -KPA
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
زمان تخلیه (S/L) برای رسیدن به سطح خلاء مختلف (-KPA)
مدل هوا  تهیه کردن
فشار
نوار		         هوا
مصرف
    NL/دقیقه		 10  20  30  40  50  60  70  80  90  99         حداکثر
خلاء  سطح
      -KPA
AH40 6.0  155  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  440 0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
مولد خلاء چند مرحله ای سری AM/AL/AH 5مولد خلاء چند مرحله ای سری AM/AL/AH 6مولد خلاء چند مرحله ای سری AM/AL/AH 7
◇ توجه: کیت لوازم جانبی نصب شده شامل 2 براکت از نوع L و 4 پیچ برای صفحه اتصال B و E

برچسب:

pneumatic electric valve,pneumatic air valve,pneumatic directional control valve,

مولنویید مولد خلاء چند مرحله ای,خلاء دریچه سولنوئید پنوماتیک,ژنراتور خلاء سری AM,

pneumatic directional control valve

اطلاعات تماس
Ningbo Sanmin Import And Export Co.,Ltd.

تماس با شخص: Ina Chen

تلفن: 0086-15168536055

فکس: 86-574-88915660

ارسال درخواست خود را به طور مستقیم به ما (0 / 3000)

در باره

سوپاپ سیلندر پنوماتیک

خلبان داخلی Solenoid Valve Gne NPT سری 4N300 3NV300 سری خلبان داخلی

دریچه خلبان پنوماتیک سری 3 Way 2 Pneumatic Solenoid Valve 4V 400 Series

SY5000 شیر مایع پنوماتیک شیر 230VAC ضد آب 5/2 5/3 موقعیت

سوپاپ پنوماتیک

دریچه پالس دوبل دیافراگم تمیز هوا تمیز کننده 321 فولاد ضد زنگ

QG-Y-25 Series Pneumatic Pulse Valve GOYEN همانند جفت گیر G1 "دیافراگم تک

دریچه دوش دیافراگم پانل دوبل - 25 ~ 60 ℃ درجه حرارت

پیغام بگذارید

سیاست حفظ حریم خصوصی | چین خوب کیفیت سوپاپ سیلندر پنوماتیک تامین کننده. © 2017 - 2025 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
