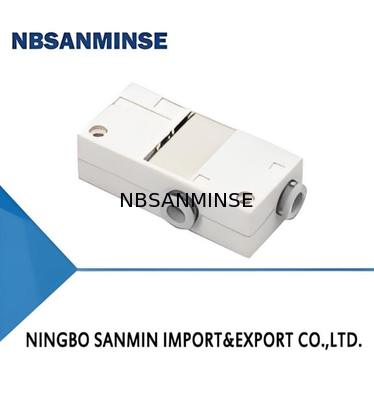

ژنراتور خلاء پایه سری AZH

ژنراتور خلاء پایه سری AZH
AZH Series Basic Vacuum Generator
ژنراتور خلاء پایه سری AZH ژنراتور خلاء پایه سری AZH ژنراتور خلاء پایه سری AZH ژنراتور خلاء پایه سری AZH ژنراتور خلاء پایه سری AZH

تصویر بزرگ :  ژنراتور خلاء پایه سری AZH

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: AZH05D
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

ژنراتور خلاء پایه سری AZH

شرح
شکل: ب - نوع جعبه فشار: 4.5 بار
مصرف هوا: 13.5 nl/min سطح نویز dB(A): 75
گارانتی: 1 سال
برجسته کردن:

دریچه سولناید ژنراتور خلاء AZH

,

ژنراتور خلاء پنوماتیک پایه

,

ژنراتور خلاء فشرده با گارانتی

ویژگی ها
◇ ژنراتور خلاء تک مرحله ای با محفظه پلاستیکی
◇ نوع سطح خلاء بالا و نوع جریان خلاء بزرگ برای گزینه
◇ نوع منتقل شده بدنه و نوع جعبه برای گزینه
◇ اتصال رشته یا اتصالات تک لمسی برای اتصال پورت
مزایا
◇سایز کوچک،وزن سبک و هزینه-موثر
◇مناسب برای مناسبت های مختلف
◇نوع جعبه با ساخته شده است-در سایلنسر برای کاهش نویز
◇اتصال رشته و یکی-اتصالات لمسی برای گزینه
برنامه های کاربردی
◇به طور گسترده در انواع سیستم های خلاء استفاده می شود
◇مناسب برای عملیات حمل و نقل مختلف مانند خودرو،
ورق فلزی، چوب، مواد غذایی و بسته بندی و غیره.
◇نوع خلاء بالا و نوع جریان بزرگ برای موارد مختلف
ژنراتور خلاء پایه سری AZH 0
ساختار
◇ (1) پورت اگزوز
◇ (2)الفبندر تامین ir
◇ (3)Vپورت آکیوم
◇ (4) سوراخ نصب
ژنراتور خلاء پایه سری AZH 1
ژنراتور خلاء پایه سری AZH 2

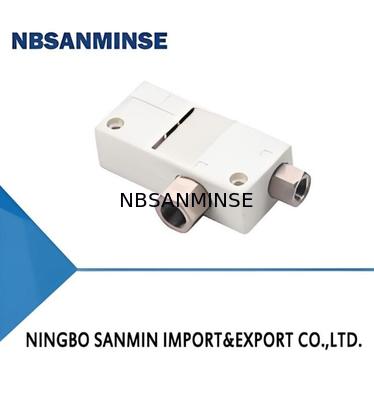

نوع جعبه انتخاب
مدل/شکل
BS		 BL
AZH05BS-06-06 AZH05BS-01-01 AZH05BL-06-06   AZH05BL-01-01
AZH07BS-06-06 AZH07BS-01-01 AZH07BL-06-06   AZH07BL-01-01
AZH10BS-06-06 AZH10BS-01-01 AZH10BL-06-06   AZH10BL-01-01
AZH13BS-08-10 AZH13BS-01-02 AZH13BL-08-10   AZH13BL-01-02

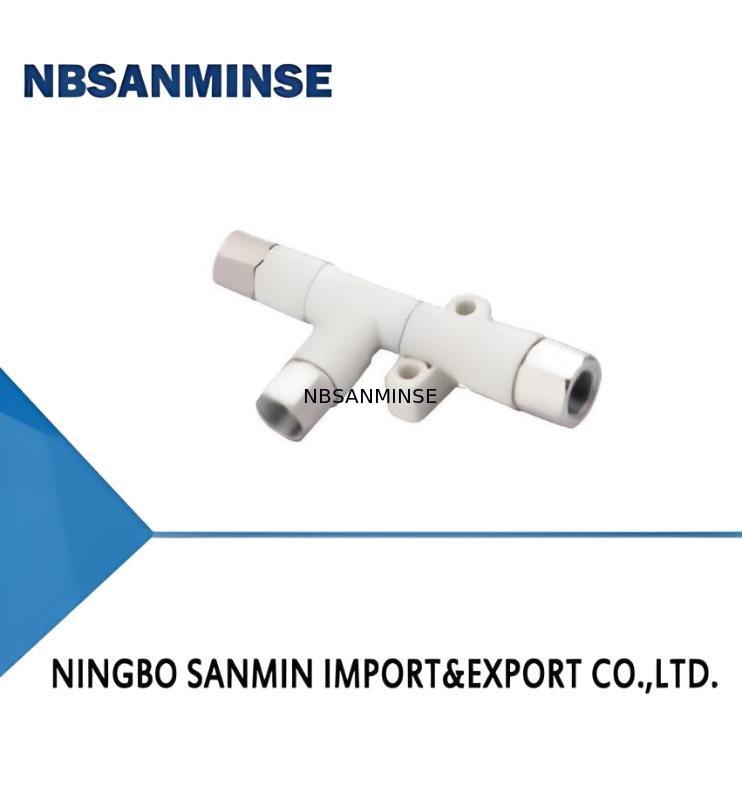

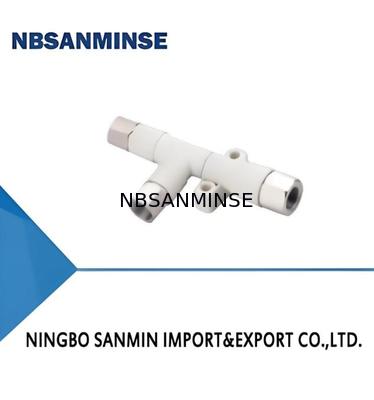

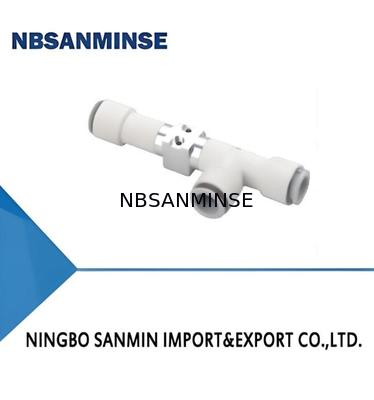

Selection-Body portted type
مدل/شکل
DS		 DL
AZH05DS-06-06-06AZH05DS-01-01-01 AZH05DL-06-06-06  AZH05DL-01-01-01
AZH07DS-06-06-06AZH07DS-01-01-01 AZH07DL-06-06-06AZH07DL-01-01-01
AZH10DS-06-06-08AZH10DS-01-01-01 AZH10DL-06-06-08AZH10DL-01-01-01
AZH13DS-08-10-10AZH13DS-01-02-02 AZH13DL-08-10-10AZH13DL-01-02-02
AZH15DS-10-12-12AZH15DS-02-03-03 AZH15DL-10-12-12AZH15DL-02-03-03
AZH18DS-12-12-12AZH18DS-03-03-03 AZH18DL-12-12-12  AZH18DL-03-03-03
AZH20DS-12-16-16AZH20DS-03-04-04 AZH20DL-12-16-16AZH20DL-03-04-04
پارامترهای فنی
مدل    هوای درجه بندی شده
فشار عرضه
           نوار		 Max.vacuu
   5		 متر سطح
-kPa
     L		 Max.vac
5		 اوم جریان
NL/min
        L		 هوا
مصرف
NL/min		 سر و صدا
سطح
دسی بل (A)		 در حال کار کردن
دما
℃		 وزن
g		 آرecommen
هوا عرضه
  پورت ها		 dedhose
وکیوم
portv		 دیا (میلی متر)
اگزوز
portE
AZH05B 4.5    88  48  5  9  13.5  68  5 تا 50 28  φ6 φ6 -
AZH07B 4.5    88  48  12  22  23.5  68  5 تا 50 28  φ6 φ6 -
AZH10B 4.5    88  48  24  34  46.0  72  5 تا 50 33  φ6 φ6 -
AZH13B 4.5    88  48  40  75  78.0  72  5 تا 50 66  φB φ10 -
پارامترهای فنی
مدل
  Ratedair
عرضه فشار
                         نوار

Max.Vacuام سطح
  -kPa
حداکثر خلاء جریان
NL/min
      هوا
مصرف
   NL/min
سر و صدا
سطح
دسی بل (A)
در حال کار کردن
دما
        ℃
وزن
g
توصیه می شود دیا شیلنگ (میلی متر)
اس            L
اس		      L
تامین هوا
  پورت اس		 وکیوم
پورت V		 اگزوز
بندر E
AZH05D 4.5  88  48  7.5  9  13.5  75  5 تا 50 11  φ6 φ6 φ6
AZH07D 4.5  88  48  12  22  23.5  75  5 تا 50 12  φ6 φ6 φ6
AZH10D 4.5  88  48  24  34  46.0  68  5 تا 50 16  φ6 φ6 φ8
AZH13D 4.5  88  48  40  75  78.0  68  5 تا 50 27  φ8 φ10 φ10
AZH15D 4.5  88  53  60  80  97.0  72  5 تا 50 43  φ10 φ12 φ12
AZH18D 4.5  88  53  70  110  150.0  72  5 تا 50 55  φ12 φ12 φ12
AZH20D 4.5  88  53  85  140  185.0  75  5 تا 50 95  φ12 φ16 φ16
جریان خلاء (NL/min) در سطوح مختلف خلاء (-kPa)
مدل تامین هوا
فشار
نوار		 هوا
مصرف
NL/min		 0  10  20  30  40  50  60  70  80  حداکثر
خلاء  سطح
-کیلو پاسکال
  AZH05S 4.5  13.5  5.0  4.5   4.1
 3.8
 3.3
 2.3
 1.6  0.9  0.3  88
  AZH07S 4.5  23.5  12.0  11.0  10.0 9.0 8.0 7.0 5.5  2.1  0.8  88
  AZH10S 4.5  46.0  24.0  23.0  20.5  17.5  13.0  11.5  9.5  7.0  2.5  88
  AZH13S 4.5  78.0  40.0  35.0  32.5  28.0  23.0  19.5  13.0  9.0  4.5  88
  AZH15S 4.5  97.0  60.0  52.5  45.5  38.0  28.5  20.5  15.5  11.5  5.0  88
  AZH18S 4.5  150.0  70.0  62.0  52.0  45.0  38.0  26.0  22.0  16.5  8.5  88
  AZH205 4.5  185.0  85.0  76.0  67.0  58.0  47.5  38.0  33.5  19.0  12.0  88
زمان (s/L) تخلیه برای رسیدن به سطوح مختلف خلاء (-kPa)
مدل هوا عرضه
فشار
نوار		 هوا
مصرف
NL/min		 10  20  30  40  50  60  70  حداکثر
خلاء سطح
-kPa
AZH05S 4.5  13.5  0.89  1.70  3.20  5.00  7.80  ساعت 12.00  ساعت 19.00  88
AZH07S 4.5  23.5  0.37  1.00  1.90  3.00  5.40  6.70  ساعت 15.00  88
AZH10S 4.5  46.0  0.25  0.60  1.25  2.00  2.90  4.60  7.30  88
AZH13S 4.5  78.0  0.10  0.27  0.53  1.00  1.75  4.20  7.30  88
AZH15S 4.5  97.0  0.04  0.21  0.35  0.63  1.23  4.10  6.50  88
AZH18S 4.5  150.0  0.02  0.15  0.29  0.46  0.78  1.38  3.51  88
AZH20S 4.5  185.0  0.02  0.12  0.21  0.34  0.55  0.85  1.58  88
ژنراتور خلاء پایه سری AZH 3
جریان خلاء (NL/min) در سطوح مختلف خلاء (-kPa)
مدل تامین هوا
فشار
نوار		 هوا
مصرف
NL/min		 0  10  20  30  40  45  حداکثر
خلاء  سطح
-kPa
AZH05L 4.5  13.5  9.0  8.0  7.0  6.0  3.0  1.9  48
AZH07L 4.5  23.5  22.0  21.0  20.5  15.5  10.5  6.8  48
AZH10L 4.5  46.0  34.0  32.0  26.0  19.0  12.0  8.0  48
AZH13L 4.5  78.0  75.0  72.0  65.0  43.0  19.0  9.0  48
AZH15L 4.5  9Z.0 80.0  72.0  60.0  45.0  36.5  16.0  53
AZH18L 4.5  150.0  110.0  105.0  95.0  80.0  55.0  30.0  53
AZH20L
 4.5 185.0 140.0 130.0 120.0 100.0 80.0 62.0 53
زمان (s/L) تخلیه برای رسیدن به سطوح مختلف خلاء (-kPa)
مدل هوا عرضه
فشار
نوار		 هوا
مصرف
NL/min		 10  20  30  40  45  حداکثر
خلاء  سطح
-kPa
  AZH05L 4.5  13.5  0.49  1.50  2.90  5.10  7.20  48
  AZH07L 4.5  23.5  0.28  0.75  1.50  2.50  3.50  48
  AZH10L 4.5  46.0  0.14  0.40  0.81  1.40  1.80  48
  AZH13L 4.5  78.0  0.04  0.12  0.24  0.62  2.40  48
  AZH15L 4.5  97.0  0.03  0.15  0.23  0.40  0.92  53
  AZH18L 4.5  150.0  0.02  0.10  0.18  0.32  0.67  53
  AZH20L 4.5  185.0  0.01  0.08  0.14  0.20  0.30  53
پارامترهای فنی
ابعاد (میلی متر)
ژنراتور خلاء پایه سری AZH 4ژنراتور خلاء پایه سری AZH 5
ModeVSize الف ب سی D E| اف جی اچ L ک جی
AZH05DS-06-06-06 58.5  34.0  14.2  17.0  6  21.0  3.2  24.0  6  22.0  6
AZH07DS-06-06-06 61.0  34.0  14.2  17.0  6  22.0  3.2  24.0  6  22.0  6
AZH10DS-06-06-08 66.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  230  6
AZH10DL-06-06-08 70.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  23.0  6
AZH13DS-08-10-10 74.0  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH13DL-08-10-10 79.5  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH15DS-10-12-12 93.3  47.0  22.5  27.0  10  32.8  4.2  31.5  12  29.5  12
AZH18DS-12-12-12 114.0  41.0  21.0  10.0  12  50.0  3.5  35.5  12  30.5  12
AZH20DS-12-16-16 124.6  46.0  27.0  12.0  12  54.3  3.5  38.5  16  32.7  16
AZH-D بدنه پورت شده (اتصال با یک لمس)
ModeVSize الف ب سی D E| اف جی اچ L ک جی
AZH05DS-01-01-01 73.5  41.5  14.2  17.0  Rc1/8 28.5  3.2  31.5  Rc1/8 29.5  Rc1/8
AZH07DS-01-01-01 76.0  41.5  14.2  17.0  Rc1/8 29.5  3.2  31.5  Rc1/8 29.5  Rc1/8
AZH10DS-01-01-01 82.0  44.5  17.2  20.0  Rc1/8 33.0  4.2  33.5  Rc1/8 30.5  Rc1/8
AZH10DS-01-01-01 86.0  44.5  17.2  20.0  Rc1/8 33.0  4.2  33.5  Rc1/8 30.5  Rc1/8
AZH13DS-01-02-02 94.5  54.0  20.0  22.0  Rc1/8 38.5  4.2  36.5  Rc1/4 39.0  Rc1/4
AZH13DL-01-02-02 99.5  54.0  20.0  22.0  Rc1/8 38.5  4.2  36.5  Rc1/4 39.0  Rc1/4
AZH15DS-02-03-03 116.5  58.5  22.5  27.0  Rc1/4 44.5  4.2  43.0  Rc3/8 41.0  Rc3/8
AZH18DS-03-03-03 133.0  52.5  21.0  10.0  Rc3/8 57.5  3.5  47.0  Rc3/8 42.0  Rc3/8
AZH20DS-03-04-04 151.0  61.0  27.0  12.0  Rc3/8 69.3  3.5  50.0  Rc1/2 47.7  Rc1/2
ابعاد (میلی متر)
ژنراتور خلاء پایه سری AZH 6
ModeVSize الف ب سی D E F| جی اچ س L ک جی
AZH05B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH07B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH10B-06-06 63  18  32  5.8  2  3.2  50  23  26  6  5  6
AZH13B-08-10 78  23  38.5  7.5  3  4.2  61  27.5  28  10  7  8
نوع جعبه AZH-B (مناسب با یک لمس)
ModeVSize الف ب سی D E اف جی اچ س م ک اس
AZH05B-01-01 68  16  39  5.8  2  3.2  47  Rc1/8 31.5  Rc1/8 5  12
AZH07B-01-01 68  16  39  5.8  2  3.2  47  Rc1/8 31.5  Rc1/8 5  12
AZH10B-01-01 71  18  40  5.8  2  3.2  50  Rc1/8 33.5  Rc1/8 5  12
AZH13B-01-02 86.5  23  50  7.5  3  4.2  61  Rc1/8 36.5  Rc1/4 7  14

س: آیا می توانید نمونه های رایگان را ارائه دهید؟

ج: آره، اما به محصولات بستگی دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چیست؟

A: دامنه کسب و کار ما این استسرویس قطعات اتوماسیون صادرکننده با کانتینر کامل و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،دریچه هوا،دریچه موتور کردن،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغنمناسب، فشار سنجو غیره

س:دبلیوانواع کلاه محصولاتی که می توانید بسازید؟

A: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم، برنج، آلومینیومپردازش مواد .مثل بالافشار شیر / شیر برقی / شیر برقی /شیر آب/شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/آکومولاتور هیدرولیکمحصولات و غیره.

س: آیا می توان محصول را با آرم و نام تجاری ما ساخت؟

پاسخ: بله، البته، می توانیم درست کنیم. ما سال ها تامین کننده OEM و حرفه ای برای ساخت هستیم. اما در صورت امکان باید به ما مجوز بدهید.

س: آیا می توانید کالاهای اصلی معروف پنوماتیک و هیدرولیک، ابزار با نام تجاری را ارائه دهید؟

پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را عرضه کنیم.

س: آیا گارانتی موجود است؟

A: بله، به طور معمول محصولات یک سال تضمین کیفیت است.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟

الف: رزوه G استوانه ای است و خود را آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی در هنگام سفت شدن سفت تر و محکم تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار به همراه برای افزایش اثر آب بندی استفاده می شود.

G-thread یک لوله مستقیم استوانه ای است که برای اتصالات غیر مهر و موم استفاده می شود. نخ PT یک لوله مخروطی شکل است که به تغییر شکل و آب بندی خود نخ متکی است. NPT همچنین یک لوله مخروطی با زاویه پروفیل دندانی 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود

س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟

A: 1MPa = 10bar≈145psi≈10kg

س: معمولاً چه چیزی باعث سوختگی سیم پیچ های شیر برقی می شود؟

A: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و فنر،محیط زیست لرزش گرم، سنگین و غیره

س: برای قطعات پنوماتیکی در دمای بالا یا محیط های بسیار سرد چه نکاتی را باید رعایت کرد؟

نقطه تمرکز اقدامات متقابل محیطی با دمای بالا اقدامات متقابل محیطی بسیار سرد
مهر و موم فلورو لاستیک، PTFE نیتریل با دمای پایین، لاستیک سیلیکون، پلی اورتان
روغن کاری گریس مصنوعی با دمای بالا (فرارندگی کم) گریس با دمای پایین (نقطه ریزش کم، ویسکوزیته کم)
درمان تامین هوا تقویت خنک کننده، حذف موثر آب خشک کردن با نقطه شبنم بسیار کم (نوع تبرید + جذب)، ردیابی حرارتی
اجزای فلزی ترخیص انبساط رزرو موادی را با چقرمگی در دمای پایین انتخاب کنید، از نشتی به دلیل انقباض سرد جلوگیری کنید
اجزای کنترل کویل های درجه مقاوم در برابر حرارت بالا، اتلاف گرما، مصرف برق کم نصب جعبه های عایق، گرمایش محلی، جلوگیری از تراکم سرد
نصب و راه اندازی دور از منابع گرما نگهداری کنید، صفحات عایق حرارتی را اضافه کنید از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید


برچسب:

pneumatic electric valve,pneumatic air valve,pneumatic directional control valve,

دریچه سولناید ژنراتور خلاء AZH,ژنراتور خلاء پنوماتیک پایه,ژنراتور خلاء فشرده با گارانتی,

pneumatic directional control valve

اطلاعات تماس
Ningbo Sanmin Import And Export Co.,Ltd.

تماس با شخص: Ina Chen

تلفن: 0086-15168536055

فکس: 86-574-88915660

ارسال درخواست خود را به طور مستقیم به ما (0 / 3000)

در باره

سوپاپ سیلندر پنوماتیک

خلبان داخلی Solenoid Valve Gne NPT سری 4N300 3NV300 سری خلبان داخلی

دریچه خلبان پنوماتیک سری 3 Way 2 Pneumatic Solenoid Valve 4V 400 Series

SY5000 شیر مایع پنوماتیک شیر 230VAC ضد آب 5/2 5/3 موقعیت

سوپاپ پنوماتیک

دریچه پالس دوبل دیافراگم تمیز هوا تمیز کننده 321 فولاد ضد زنگ

QG-Y-25 Series Pneumatic Pulse Valve GOYEN همانند جفت گیر G1 "دیافراگم تک

دریچه دوش دیافراگم پانل دوبل - 25 ~ 60 ℃ درجه حرارت

پیغام بگذارید

سیاست حفظ حریم خصوصی | چین خوب کیفیت سوپاپ سیلندر پنوماتیک تامین کننده. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
