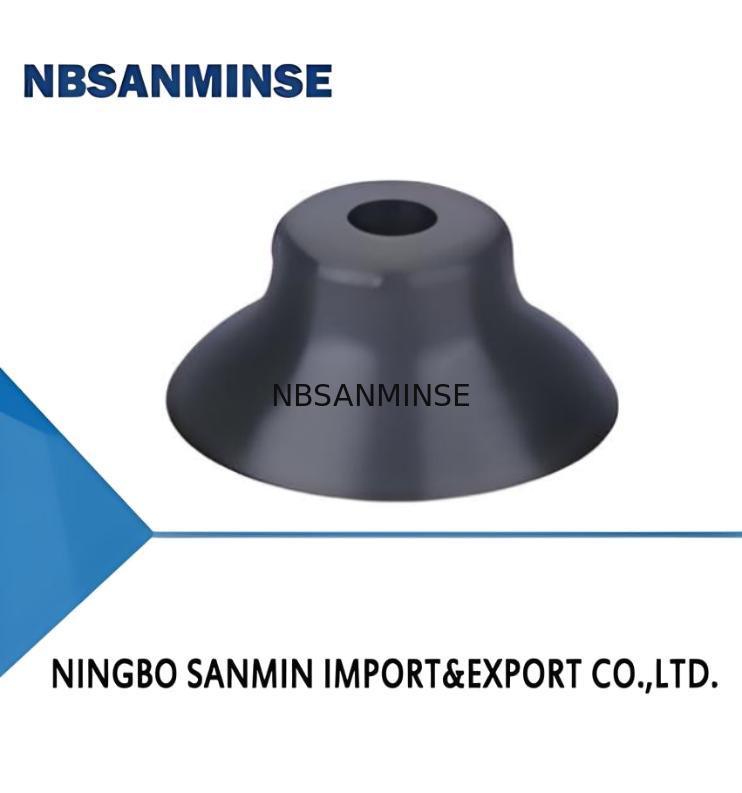

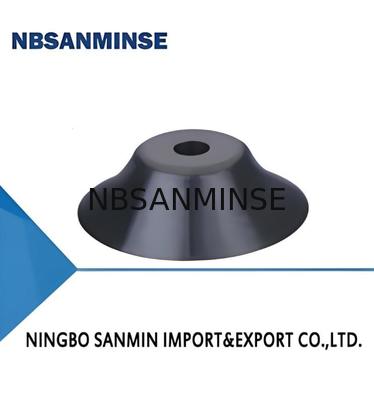

لیوان مکش مسطح سری SPF

مقدار حداقل تعداد سفارش :	100 تا	جزئیات بسته بندی :	کیسه پلاستیکی
زمان تحویل :	5-30 روز	قابلیت ارائه :	10000 عدد

محل منبع:	چین	نام تجاری:	NBSANMINSE
شماره مدل:	SPF2

اطلاعات تکمیلی
ماده و سختی:	n- nbr	موضوع اتصال:	صفر - فقط جام مکش
نیروی بیرون کشیدن n:	43	DIA شیلنگ توصیه شده. مگنی:	4
قطر:	2 - φ2mm

توضیحات محصول

ویژگی ها

• با ساختار پشتیبانی در پایین

• طراحی بهینه

• حجم داخلی کم

• موجود در اندازه های مختلف

مزایا

• قادر به جلوگیری از تغییر شکل دائمی قطعات کار

• اندازه کوچک، نیروی مکش زیاد

• چرخه کاری کوتاه

• مناسب برای قطعات کار با اندازه ها و اشکال مختلف

کاربردها

• جابجایی قطعات کار مسطح با سطح صاف یا کمی زبر

مانند چوب، ورق فلزی، تخته سه لا و ورق پلاستیکی

• مناسب برای جابجایی قطعات الکترونیکی، مواد رسانا

می تواند به طور موثر از آسیب الکترواستاتیک به قطعات الکترونیکی جلوگیری کند

• متشکل از فنجانک مکش جایگزین (3) و جبران کننده سطح

• فنجانک های مکش با قطر کمتر از 50 میلی متر ساختار شکافی را اتخاذ می کنند

برای تعویض آسان قطعات فرسوده

• ساختار یک تکه برای فنجانک مکش با قطر 60 میلی متر تا 200 میلی متر

• لطفاً برای انتخاب فنجانک مکش به صفحه 113 مراجعه کنید

مدل

جهت پورت خلاء	اتصال رزوه M-نر رزوه	جهت پورت خلاء	اتصال رزوه M-نر رزوه
SPF2□	SPF2□-M3M	SPF25□	SPF25□-M5M
SPF3.5□	SPF3.5□-M3M	SPF30□	SPF30□-M5M
SPF5□	SPF5□-M5M	SPF35□	SPF35□-M5M
SPF6□	SPF6□-M5M	SPF40□	SPF40□-M5M
SPF8□	SPF8□-M5M	SPF50□	SPF50□-M8M
SPF10□	SPF10□-M5M	SPF60□-M10F
SPF15□	SPF15□-M5M	SPF80□-M10F	·
SPF20□	SPF20□-M5M	SPF95□-M10F	·

پارامترهای فنی

جهت پورت خلاء	نیروی کشش N	حجم داخلی cm³	وزن g	توصیه شده شیلنگ قطر mm	MPQ عدد	جهت پورت خلاء	نیروی کشش N	حجم داخلی cm²	وزن g	توصیه شده شیلنگ قطر mm	MPQ عدد
SPF2	0.15	<0.1	0.1	4	10	SPF35	43	2.4	6.6	6	5
SPF3.5	0.4	<0.1	0.1	4	10	SPF40	60	3.4	8.4	6	5
SPF5	0.9	<0.1	0.2	4	10	ساختار	92	5.7	10.4	8	1
SPF6	1.2	<0.1	0.2	4	10	SPF60	127	11	23.2	8	1
SPFB	2.2	<0.1	0.2	4	10	SPF80	226	25.3	48.2	8	1
SPF10	3.5	<0.1	0.3	4	10	SPF95	319	38	70.3	10	1
SPF15	8	0.2	0.4	6	10	SPF120	510	81	159.5	10	1
5PF20	15	0.5	1.6	6	5	SPF150	800	171	322.4	12	1
SPF25	24	1.1	2.5	6	5	SPF200	1,410	364	521.5	12	1
SPF30	32	1	3.3	6	5

ابعاد (میلی متر) - فقط فنجانک مکش

قطعات نصب

مورد	جهت پورت خلاء رزوه M-نر	فنجانک مکش قابل استفاده
اتصال برای فنجانک PJS-M3M-ST1	SPF2,3.5	PJS-M5M-ST2
	SPF5,6,8,10,15	PJS-M5M-ST3
	SPF20	PJS-M5M-ST4
	SPF25,30,35,40	PJS-M8M-ST6
	SPF50	ساختار

• متشکل از فنجانک مکش جایگزین (3) و جبران کننده سطح

• اتصال پلاگین برای فنجانک مکش

• پورت خلاء عمودی (1)، رزوه نر برای نصب

اتصال، رزوه نر برای نصب

• پورت خلاء جانبی، اتصال پاگودا برای اتصال، رزوه ماده برای

نصب

نحوه سفارش

• لطفاً برای انتخاب فنجانک مکش به صفحه 113 مراجعه کنید

مدل

جهت پورت خلاء	اتصال عمودی-پاگودا اتصال جانبی-پاگودا	SPF60□
-	SPF60□-LR1-M8F	SPF80□
SPF80□-R1-M16M	SPF80□-LR1-M8F	SPF95□
-	SPF95□-LR1-M8F	SPF120□
SPF120□-LR1-M16F		SPF150□
SPF150□-LR1-M16F		SPF200□
SPF200□-LR1-M16F		ساختار

• متشکل از فنجانک مکش جایگزین (3) و جبران کننده سطح

• اتصال پلاگین برای فنجانک مکش

• پورت خلاء عمودی (1)، رزوه نر برای نصب

• پورت خلاء جانبی (2)، رزوه نر برای نصب

نحوه سفارش

• لطفاً برای انتخاب فنجانک مکش به صفحه 113 مراجعه کنید

انتخاب

مدل

جهت پورت خلاء	اتصال عمودی-پاگودا اتصال جانبی-پاگودا	SPF60□
-	SPF95□-FE10LR1-M16	SPF95□-FE 30LR1-M16SPFB0□
-	SPF95□-FE10LR1-M16	SPF95□-FE 30LR1-M16SPF95□
-	SPF95□-FE10LR1-M16	SPF95□-FE 30LR1-M16ابعاد (میلی متر)
