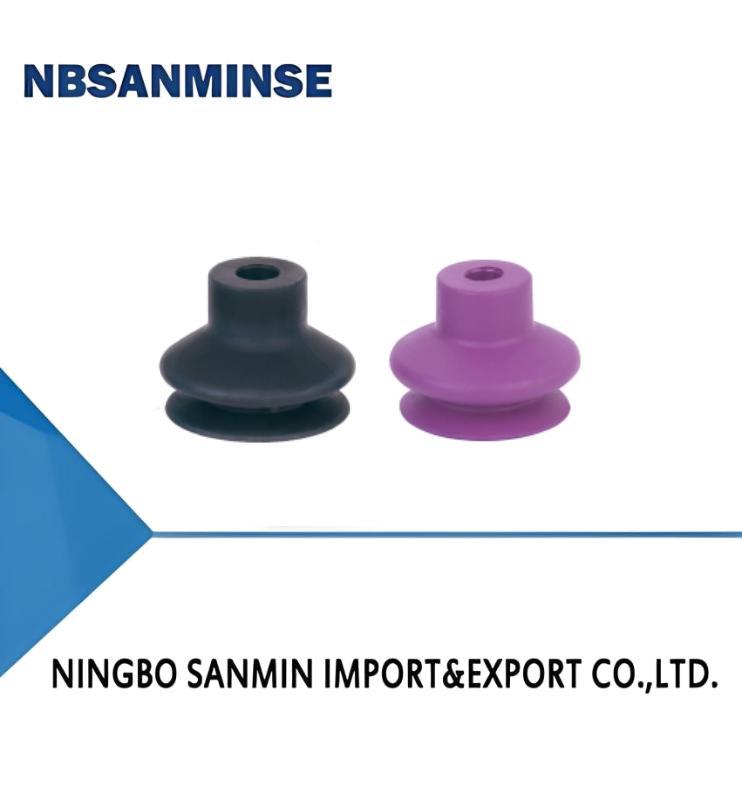

سری SBA 1.5 فنجان مکش حبابدار

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA نام تجاری: NBSANMINSE
Model Number: SBA6

اطلاعات تکمیلی

Pull-out force N: 1.4 Inner volume cm³: 0.1
Min. curved radius of workpiece mm: 2 Recommended hose dia. mm: 4
MPQ pcs: 10

توضیحات محصول

ویژگی ها
• 1.5 پرده
• مواد ویژه با مقاومت در برابر دمای بالا اختیاری است
• اندازه های مختلف برای انتخاب
مزایا
• به راحتی با سطح ناهموار قطعه کار مطابقت دارد، اثر بافری دارد
• می تواند قطعه کار را با دمای بالا اداره کند
• اتصالات را می توان مکرراً استفاده کرد، که هزینه مشتری را بسیار کاهش می دهد
• مناسب برای قطعات کار با اندازه ها و شکل های مختلف
برنامه های کاربردی
• جابجایی قطعات کار با سطح ناهموار، مانند کارتن،
مقوا، قطعه کار منحنی، لوله و غیره.
• جابجایی قطعات تزریق پلاستیک با دمای بالا، ورق فلزی،
شیشه و غیره.
• جابجایی صفحه چوبی صاف، صفحه فولادی صاف و غیره
سری SBA 1.5 فنجان مکش حبابدار 0
ساختار
• 1.5 پرده، کورس فشرده سازی بزرگ
• طراحی ساختار تقسیم شده فنجان مکش و اتصالات، قطعات فرسوده
را می توان جداگانه تعویض کرد
• پلاگین بدون علامت اختیاری است، برای گرفتن بدون هیچ علامتی
سری SBA 1.5 فنجان مکش حبابدار 1
  SBA    33    N-G2M    -PK

①سری ②قطر
مواد و سختی
④رزوه اتصال ④مشخصات ویژه
SBA 6 -φ6mm 27-φ27mm N -NBR 55  Nil - فقط فنجان مکش Nil-نوع استاندارد
11-φ11mm 33-中33mm Ws-سیلیکون سفید 50  M5M-M5×0.8رزوه نر PK-با پلاگین بدون علامت
14-φ14mm 43-中43mm HD-دمای بالا/بدون علامت 11.9  G1M-G1/8 رزوه نر
16-φ16mm 53-中53mm NR-لاستیک طبیعی 7.2  G2M-G1/4 رزوه نر
20-中20mm 63-中63mm

M5F-M5×0.8 رزوه ماده
22-中22mm 78-中78mm

G1F-G1/8 رزوه ماده

25-中25mm


G2F-G1/4 رزوه ماده
انتخاب
مدل   اتصال رزوه
  M-نر رزوه
F-ماده رزوه
SBA6□   SBA6□-M5M SBA6□-M5F
3.8   5BA11□-M5M     SBA11□-G1M 5BA11□-M5F    5BA11□-G1F
5.0   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
SBA¹6    SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    5BA16□-G1F
10.7   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
15.2   5BA22□-M5M     SBA22□-G1M 5BA22□-M5F    SBA22□-G1F
17.3   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
24.0   5BA27□-G2M 5BA27□-G2F
SBA43   SBA33□-G2M SBA33□-G2F
39.6   5BA43□-G2M SBA43□-G2F
SBA63   5BA53□-G2M SBA53□-G2F
SBA78   5BA63□-G2M SBA63□-G2F
95.0   SBA78□-G2M SBA78□-G2F
انتخاب-با پلاگین بدون علامت
  مدل M-نر رزوه F-ماده رزوه
  SBA11□-PK
  SBA14□-PK
SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
5BA14□-M5M-PK     SBA14□-G1M-PK 5BA14□-M5F-PK    5BA14□-G1F-PK
  SBA16□-PK 5BA16□-M5M-PK     SBA16□-G1M-PK 5BA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    5BA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK 5BA25□-M5M-PK     SBA25□-G1M-PK 5BA25□-M5F-PK    5BA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK 5BA27□-G2F-PK
  SBA33□-PK 5BA33□-G2M-PK 5BA33□-G2F-PK
  SBA43□-PK
  SBA53□-PK
SBA43□-G2M-PK 5BA43□-G2F-PK
5BA53□-G2M-PK 5BA53□-G2F-PK
پارامترهای فنی
 مدل نیروی بیرون کشیدن N
حجم داخلی

cm³حداقل منحنی
  قطعه کاراز
  قطعه کارmm
MPQ
9
توصیه شده
شیلنگ قطر mm
MPQ
 عدد
 SBA6
 1.4 25  2  0.2  10  10  SBA20
 3.8 0.2  10  SBA20  6  5  SBA20
 5.0 0.4  13  1.1  6  5  SBA20
 6.7 0.8  20  3.1  25  5  SBA20
 10.7 1.2  30  1.5  6  5  SBA53
 15.2 1.4  25  2.2  6  5  SBA53
 17.3 3.2  20  3.1  6  5  SBA53
 24.0 3.4  23  4.7  6  5  SBA53
 SBA43
 39.6
4.8  40  7.2  6  5  SBA53
11.4  60  11.9  6  5  SBA53
 SBA63
 SBA78
 95.0
26.0  75  25.5  8  1  • توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی بیرون کشیدن همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
44.0  75  25.5  8  1  • توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی بیرون کشیدن همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
76.0  70  52.6  8  1  • توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی بیرون کشیدن همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
داده ها ممکن است با توجه به سطوح مختلف قطعه کار متفاوت باشد. توصیه می شود طول شیلنگ خلاء تا حد امکان کوتاه باشد، حداکثر 2 متر
