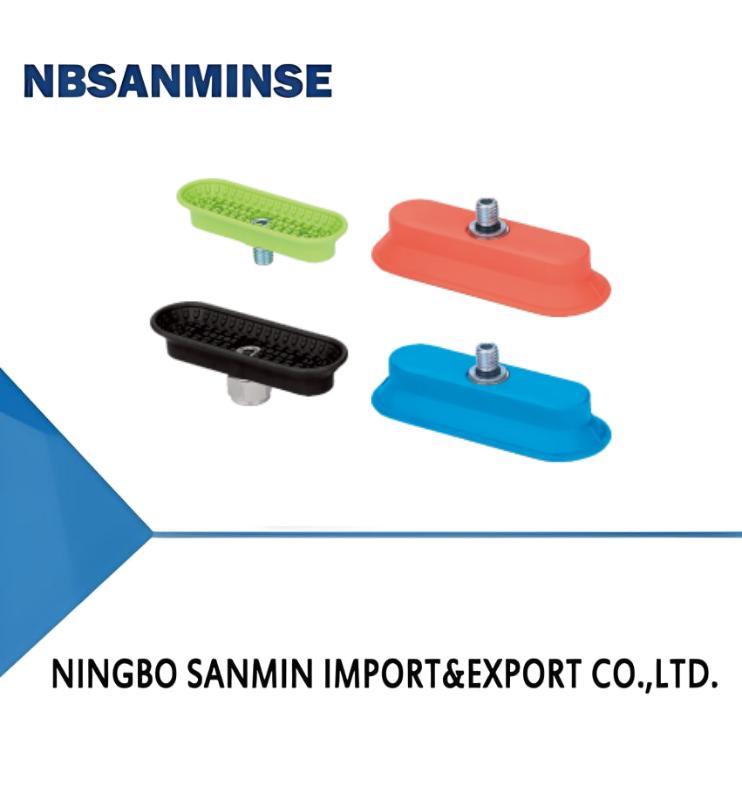

سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی

سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی
SOF Series Oval Flat Suction Cup Speical for Metal Sheet
سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی

تصویر بزرگ :  سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SOF16×50
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی

شرح
بیرون کشش عمودی: 33 نیرو n کشش جانبی: 12 (سطح روغنی) n
حجم داخلی: 2 سانتی متر مربع Min.Curve شعاع قطعه کار: 8 میلی متر
گارانتی: 1 سال
برجسته کردن:

فنجان مکش صاف بیضی برای فلز

,

شیر برقی پنوماتیک و فنجان مکش

,

فنجان مکش ورق فلزی با ضمانت

ویژگی ها
◇ فنجان مکش بیضی
◇ ساختار پشتیبانی از الگوی بزرگ داخلی
◇ اندازه های مختلف در دسترس است
مزایا
◇ دست زدن به قطعات کار دراز و باریک
◇ به طور موثر نیروی اصطکاک بین فنجان های مکش و قطعات کار را افزایش دهید
◇ حداکثر دمای مواد HK 250 درجه سانتیگراد است، می توان از آن برای گرفتن بالا استفاده کرد
ورق فلزی دمایی
◇ حداکثر دمای مواد HD 160 درجه سانتیگراد است، می توان از آن برای گرفتن بالا استفاده کرد
شیشه ی دمایی بدون علامت
◇ مناسب برای قطعات کار با اندازه ها و اشکال مختلف

درخواست ها
◇ با سرعت بالا و با زمان چرخه کوتاه، با قطعات فلزی باریک و بلند دست و پا کنید
◇ بدون تغییر شکل دستکاری ورق فلزی و صفحات آلومینیومی
◇ دست زدن به قطعات فلزی ماشین
سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی 0
ساختار
◇ فنجان مکش و دستگاه آن از یک قطعه ساخته شده اند
سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی 1


SOF 40×80N-G3F
①②③④
1سری 2 اندازه
3مواد و سختی
4 رشته اتصال
SOF 16×50 40×110 N-NBR 60 G2F-G1/4 نخ زنانه رشته های نارنجی M10M-M10×1.5
20×80 50×100 NG-NBR 45 G3F-G3/8 نخ زنانه M14M-M14×15رشته نر
23×60 60×120 HK-Extra بالازیتون 65 رشته های نر G2M-G1/4 آداپتور RA مستطیل
30×90 70×140 دمای HD بالا/ نشانمواد آزاد 60

۴۰×۸۰





انتخاب
مدل رشته اتصال
G2M		 M10M M14M G2F G3F RA
SOF16×50□-□ SOF16×50□-G2M SOF16×50□-M10M
SOF20×80□-M10M		 SOF16×50□-M14M SOF16×50□-G2F SOF16×50□-G3F SOF16×50□-RA
SOF20×80□-□ SOF20×80□-G2M SOF20×80□-M10M SOF20×80□-M14M SOF20×80□-G2F SOF20×80□-G3F SOF20×80□-RA
SOF23×60□-□ SOF23×60□-G2M SOF23×60□-M10M SOF23×60□-M14M SOF23×60□-G2F SOF23×60□-G3F SOF23×60□-RA
SOF40×80□-□ SOF40×80□-G2M SOF40×80□-M10M SOF40×80□-M14M SOF40×80□-G2F SOF40×80□-G3F SOF40×80□-RA
SOF30×90□-□ SOF30×90□-G2M SOF30×90□-M10M SOF30×90□-M14M SOF30×90□-G2F SOF30×90□-G3F SOF30×90□-RA
SOF40×110□-口 SOF40×110□-G2M SOF40×110□-M10M SOF40×110□-M14M SOF40×110□-G2F SOF40×110□-G3F SOF40×110□-RA
SOF50×100□-口 SOF50×100□-G2M SOF50×100□-M10M SOF50×100□-M14M SOF50×100□-G2F SOF50×100□-G3F SOF50×100□-RA

SOF60×120□-口		 SOF60×120□-G2M SOF60×120□-M10M SOF60×120□-M14M SOF60×120□-G2F SOF60×120□-G3F SOF60×120□-RA
SOF70×140□-□ SOF70×140□-G2M SOF70×140□-M10M SOF70×140□-M14M SOF70×140□-G2F SOF70×140□-G3F SOF70×140□-RA

مدل

رشته متصل

G2M

 C2F G3F مدل تعویق رشته
G2M		 G2F G3F
S0F16×50-K-□ S0F16×50HK-G2M S0F16×50HK-G2F S0F16×50HK-G3F S0F16×50HD-□ SOF16×50HD-G2M SOF16×50HD-G2F S0F16×50-D-G3F
S0F20×BC-K-□ S0F20×80HK-G2M S0F20×80HK-C2F S0F20×B0HK-G3F S0F20×B0ED-□ S0F20×80ED-G2N S0F20×80HD-C2F S0F20×80-D-G3F
S0F23×60-K-□ S0F23×60HK-G2M S0F23×60HK-C2F S0F23×60HK-G3F S0F23×60HD-□ SOF23×60HD-G2M SOF23×60HD-G2F S0F23×60-D-G3F
S0F40×BC-K-□ S0F40×80HK-G2M S0F40×80HK-C2F S0F40×B0HK-G3F S0F40×B0ED-□ SOF40×80HD-G2M SOF40×80HD-C2F S0F40×8C-D-G3F
S0F30×90-K-□ S0F30×90HK-G2M S0F30×90HK-G2F S0F30×90HK-G3F S0F30×90HD-□ S0F30×90ED-G2N S0F30×90HD-G2F S0F30×90-D-G3F
S0F40×110HK-□ S0F40×110HK-G2M S0F40×110HK-C2F S0F40×110HK-G3F S0F40×110HD-□ S0F40×11CHD-GZM S0F40×110HD-G2F S0F40×110HD-G3F
S0F50×100HK-□ S0F50×100EK-G2M S0F50×10CHK-G2F S0F50×100HK-G3F S0F50×100HD-□ S0F50×10C-D-G2M S0F50×10C-D-C2F S0F50×100HD-G3F
S0F60×120HK-□ S0F60×120EK-G2M S0F60×120HK-G2F S0F60×120HK-G3F S0F60×120HD-□ S0F60×120FD-G2M S0F60×120HD-G2F S0F60×120HD-G3F
S0F70×140HK-□ S0F70×140HK-G2M S0F70×140HK-C2F S0F70×140HK-G3F S0F70×140HD-□ S0F70×14CHD-G2M S0F70×140HD-G2F S0F70×140HD-G3F

مدل عمودی
بکش
قدرت خارج
N		 طرفی
بکش
قدرت خارج
N		 طرفی
نیروی کشاندن
(سطح روغن دار)		 داخل
حجم
cm3		 شعاع منحنی دقیقه ای
از قطعه کار
mm		 وزن g توصیه می شود
روز لوله کشی
mm		 MPQ
 پی سی
SOF16×50 33 24 12 2 8 17 4 1
SOF20×80 78 38 35 5 25 23 4 1
SOF23×60 57 37 33 3 20 29 4 1
SOF30×90 125 77 60 10 30 24 4 1
SOF40×80 141 110 100 11 50 43 6 1
SOF40×110 200 188 118 25 35 47 6 1
SOF50×100 217 181 121 20 75 56 6 1
SOF60×120 312 254 170 35 75 70 6 1
SOF70×140 445 344 230 52 90 77 8 1




◇ توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی کششی به عنوان بالا بدون در نظر گرفتن عامل ایمنی محاسبه می شود.
داده ها ممکن است با توجه به سطوح مختلف قطعه کار متفاوت باشند.
سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی 2


مدل/ اندازه L W H G LG h 5 Y
SOF16×50□-G2F 50 16 19.5 G1/4 11 14 17 3
SOF16×50□-G3F 50 16 19.5 G3/8 11 14 22 3
SOF16×50□-RA 50 16 19.5 31.8×318 4.7 18.7 - 3
SOF20×80□-G2F 84 24 15.5 G1/4 11 14 17 5
SOF20×80□-G3F 84 24 15.5 G3/8 11 14 22 5
SOF20×80□-RA 84 24 15.5 31.8×318 4.7 18.7 - 5
SOF23×60□-G2F 61.5 22.5 12 G1/4 11 14 17 3
SOF23×60□-G3F 61.5 22.5 12 G3/8 11 14 22 3
SOF23×60□-RA 61.5 22.5 12 31.8×318 4.7 18.7 - 3
SOF30×90□-G2F 93 33 16 G1/4 11 14 17 5
SOF30×90□-G3F 93 33 16 G3/8 11 14 22 5
SOF30×90□-RA 93 33 16 31.8×318 4.7 18.7 - 5
SOF40×80□-G2F 82 39 14 G1/4 11 14 17 4
SOF40×80□-G3F 82 39 14 G3/8 11 14 22 4
SOF40×80□-RA 82 39 14 31.8×318 4.7 18.7 - 4
SOF40×110□-G2F 113 43 21.5 G1/4 11 14 17 6
SOF40×110□-G3F 113 43 21.5 G3/8 11 14 22 6
SOF40×110□-RA 113 43 21.5 31.8×318 4.7 18.7 - 6
SOF50×100□-G2F 102 49 16 G1/4 11 14 17 5
SOF50×100□-G3F 102 49 16 G3/8 11 14 22 5
SOF50×100□-RA 102 49 16 31.8×318 4.7 18.7 - 5
SOF60×120□-G2F 123 58 18 G1/4 11 14 17 6
SOF60×120□-G3F
SOF60×120□-RA		 123 58 18 G3/8 11 14 22 6
123 58 18 31.8×318 4.7 18.7 - 6
SOF70×140□-G2F 141 67.5 19 G1/4 11 14 17 7
SOF70×140□-G3F 141 67.5 19 G3/8 11 14 22 7
SOF70×140□-RA 141 67.5 19 31.8×318 4.7 18.7 - 7

سری مکنده های تخت بیضی شکل SOF مخصوص ورق فلزی 3

مدل/ اندازه L W H G LG h S Y
SOF16×50□-G2M 50 16 19.5 G1/4 9 10.5 5 3
SOF16×50□-M10M 50 16 19.5 M10×1.5 12 13.5 5 3
SOF16×50□-M14M 50 16 19.5 M14×15 12 13.5 5 3
SOF20×80□-G2M 84 24 15.5 G1/4 9 10.5 5 5
SOF20×80□-M10M 84 24 15.5 M10×1.5 12 13.5 5 5
SOF20×80□-M14M 84 24 15.5 M14×15 12 13.5 5 5
SOF23×60□-G2M 61.5 22.5 12 G1/4 9 10.5 5 3
SOF23×60□-M10M 61.5 22.5 12 M10×1.5 12 13.5 5 3
SOF23×60□-M14M 61.5 22.5 12 M14×15 12 13.5 5 3
SOF30×90□-G2M 93 33 16 G1/4 9 10.5 5 5
SOF30×90□-M10M 93 33 16 M10×1.5 12 13.5 5 5
SOF30×90□-M14M 93 33 16 M14×15 12 13.5 5 5
SOF40×80□-G2M 82 39 14 G1/4 9 10.5 5 4
SOF40×80□-M10M 82 39 14 M10×1.5 12 13.5 5 4
SOF40×80□-M14M 82 39 14 M14×15 12 13.5 5 4
SOF40×110□-G2M 113 43 21.5 G1/4 9 11 5 6
SOF40×110□-M10M 113 43 21.5 M10×1.5 12 13.5 5 6
SOF40×110□-M14M 113 43 21.5 M14×15 12 13.5 5 6
SOF50×100□-G2M 102 49 16 G1/4 9 11 5 5
SOF50×100□-M10M 102 49 16 M10×1.5 12 13.5 5 5
SOF50×100□-M14M 102 49 16 M14×15 12 13.5 5 5
SOF60×120□-G2M 123 58 18 G1/4 9 11 5 6
SOF60×120□-M10M 123 58 18 M10×1.5 12 13.5 5 6
SOF60×120□-M14M 123 58 18 M14×15 12 13.5 5 6
SOF70×140□-G2M 141 67.5 19 G1/4 9 11 5 7
SOF70×140□-M10M 141 67.5 19 M10×1.5 12 13.5 5 7
SOF70×140□-M14M 141 67.5 19 M14×15 12 13.5 5 7

س: ميشه نمونه هاي مجاني رو ارائه بديد؟

جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چيه ؟

جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره

سوال:Wچه نوع محصولاتی می تونید درست کنید؟

ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره

س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟

جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.

س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟

ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.

سوال: گارانتی وجود داره؟

A: بله، معمولا محصولات یک سال تضمین کیفیت است.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟

الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود

رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود

سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟

A: 1MPa=10bar≈145psi≈10kg

سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟

A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره

سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟

نقطه تمرکز اقدامات مقابله ای در محیط با دمای بالا اقدامات مقابله ای در محیط بسیار سرد
مهر لاستیک فلور، PTFE نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان
روغن روغن مصنوعی با دمای بالا (تنفسی کم) روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین)
تصفیه هوا تقویت خنک کننده، حذف آب کارآمد خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما
قطعات فلزی مجوز گسترش ذخایر مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید
اجزای کنترل کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد
نصب از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید
