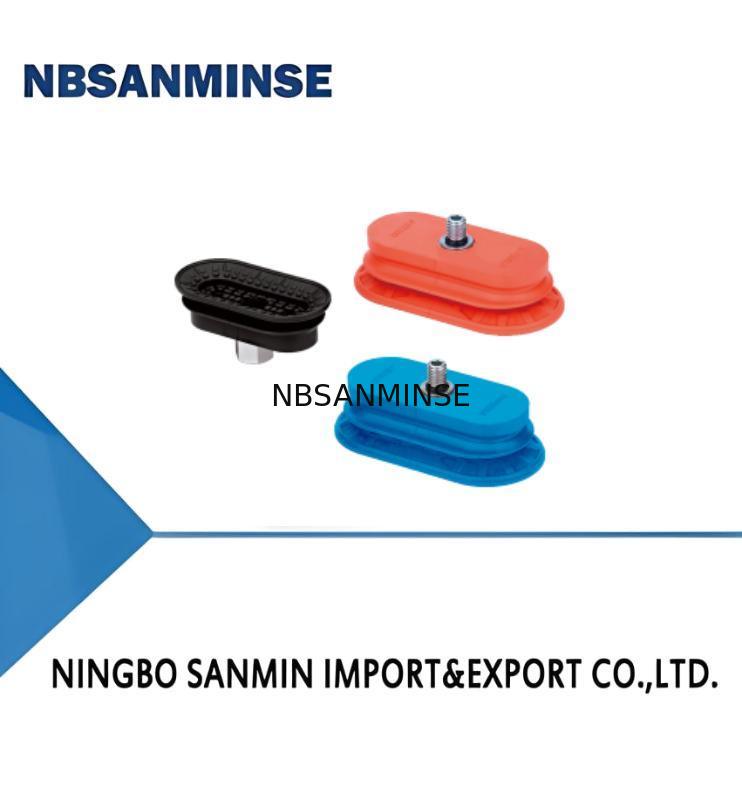

لیوان مکش بیضوی سری SOB مخصوص ورق فلزی

لیوان مکش بیضوی سری SOB مخصوص ورق فلزی
SOB Series Oval Suction Cup Special for Metal Sheet
لیوان مکش بیضوی سری SOB مخصوص ورق فلزی لیوان مکش بیضوی سری SOB مخصوص ورق فلزی

تصویر بزرگ :  لیوان مکش بیضوی سری SOB مخصوص ورق فلزی

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: 60 × SOB30
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

لیوان مکش بیضوی سری SOB مخصوص ورق فلزی

شرح
بیرون کشش عمودی: 53force n کشش جانبی: 60 نیروی n
نیروی کشش جانبی: 50 (سطح روغنی) n حجم داخلی: 8.7 سانتی متر مربع
Min.Curve شعاع قطعه کار: 25 میلی متر
برجسته کردن:

فنجان مکش بیضی برای ورق فلزی,فنجان مکش پنوماتیک سری SOB,فنجان مکش ورق فلزی با ضمانت

,

SOB series pneumatic suction cup

,

metal sheet suction cup with warranty

ویژگی ها
◇ ساختار بیضی شکل 1.5 Bellows
◇ ساختار پشتیبانی الگوی داخلی با مساحت بزرگ
◇ اندازه ها و مشخصات مختلف موجود است
مزایا
◇ جابجایی قطعات کار بلند و باریک با سطح یا انحنای یکنواخت
◇ حداکثر دمای مواد HK 250 درجه سانتیگراد است، می توان از آن برای برداشتن استفاده کرد
ورق فلزی با دمای بالا
◇ حداکثر دمای مواد HD 160 درجه سانتیگراد است، می توان از آن برای برداشتن استفاده کرد
شیشه با دمای بالا بدون علامت
◇ مناسب برای قطعات کار با اندازه ها و اشکال مختلف
کاربردها
◇ جابجایی قطعات فلزی باریک و بلند با سرعت بالا، زمان چرخه کوتاه
◇ جابجایی ورق های فلزی و صفحات آلومینیومی بدون تغییر شکل
◇ جابجایی قطعات فلزی مهر زنی خودرو
لیوان مکش بیضوی سری SOB مخصوص ورق فلزی 0
ساختار
◇ ساختار 1.5 Bellows
◇ فنجان مکش و اتصالات یک ساختار یک تکه هستند
لیوان مکش بیضوی سری SOB مخصوص ورق فلزی 1
SOB      30×60      N-G3F
①        ②         ③      ④
① سری ②اندازه ③ مواد & سختی
④ اتصال رزوه
SOB 30×60 N - NBR 60  G2F-G1/4female رزوه

40×80 HK-لاستیک با دمای فوق العاده بالا 65  G3F-G3/8female رزوه

55×110 HD-مواد با دمای بالا/بدون علامت 60  G2M - G1/4 نر رزوه
70×140

M10M-M10×1.5نر رزوه



M14M-M14×1.5 رزوه نر
RA-مستطیلی    آداپتور
انتخاب
  مدل اتصال رزوه
G2M		 M1M M14M G2F G3F RA
  SOB30×60N-□
 SOB30×60N-G2M
 SOB30×60N-M10M
 SOB30×60N-M14M
 SOB30×60N-G2F
 SOB30×60N-G3F
 SOB30×60N-RA
  SOB40×80N-□ SOB40×80N-G2M SOB40×80N-M10M SOB40×80N-M14M SOB40×80N-G2F SOB40×80N-G3F SOB40×80N-RA
  SOB55×110N-□
 SOB55×110N-G2M
 SOB55×110N-M10M
 SOB55×110N-M14M
 SOB55×110N-G2F
 SOB55×110N-G3F SOB55×110N-RA
SOB70×140N-□ SOB70×140N-G2M SOB70×140N-M10M SOB70×140N-M14M SOB70×140N-G2F SOB70×140N-G3F SOB70×140N-RA
  مدل اتصال رزوه
G2M		 G2F G3F
  SOB30×60HK-
  □		 SOB30×60HK-G2M
 SOB30×60HK-G2F SOB30×60HK-G3F
SO40×80HK-□ SOB40×80HK-G2M
 SOB40×80HK-G2F SOB40×80HK-G3F
SOB55×110HK-□ SOB55×110HK-G2M
 SOB85×110HK-G2F
 SOB55×110HK-G3F
SOB70×140HK-□ SOB70×140HK-G2M
 SOB70×140HK-G2F
 SOB70×140HK-G3F
  مدل اتصال رزوه
G2M		 G2F G3F
  SOB30×60HD-
  □		 SOB30×60HD-G2M
 SOB30×60HD-G2F
 SOB30×60HD-G3F
SOB40×80HD-□ SOB40×80HD-G2M
 SOB40×80HD-G2F
 SOB40×80HD-G3F
  SOB55×110HD-□
 SOB55×110HD-G2M SOB55×110HD-G2F SOB55×110HD-G3F
SOB70×140HD-□ SOB70×140HD-G2M SOB70×140HD-G2F SOB70×140HD-G3F
پارامترهای فنی
مدل عمودی
نیروی بیرون کشیدن
N		 جانبی
نیروی بیرون کشیدن
N		 جانبی
بیرون کشیدن  نیرو
(روغنی سطح)N		 درونی
حجم
cm³		 حداقل انحنا  شعاع
از  قطعه کار
мм		 وزن
گرم		 توصیه شده
شیلنگ  قطر.
мм		 MPQ
عدد
SOB30×60 53 60
 50
 8.7  25 26 6  1
SOB40×80 110 118

 101

 20 32  33  8  1
SOB55×110 197 200  183  50  50  75  8  1
SOB70×140 275 295  267  100  70  117  8  1
◇ توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی بیرون کشیدن همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
داده ها ممکن است با توجه به سطوح مختلف قطعه کار متفاوت باشد
لیوان مکش بیضوی سری SOB مخصوص ورق فلزی 2
M - اتصال رزوه نر
◇ توجه: تلرانس ابعادی با استاندارد تلرانس ابعادی محصول لاستیکی GBT3672.1-2002-1 M3 مطابقت دارد
