ولتاژ ورودی AC220V 0.75KW-5.5KW
ولتاژ ورودی AC380V 0.75KW-450KW

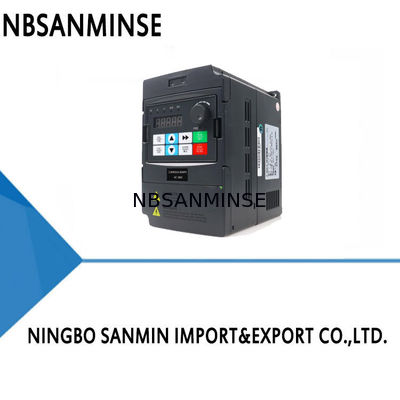

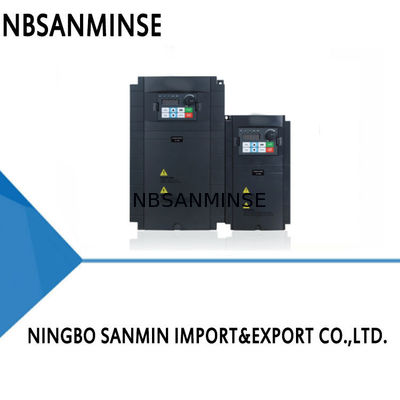

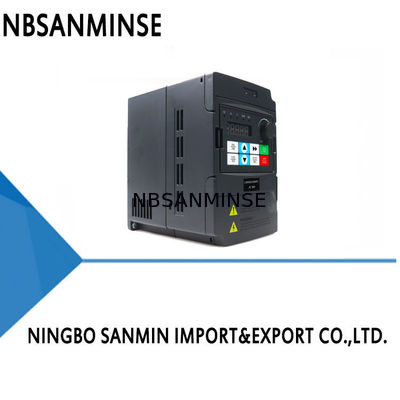

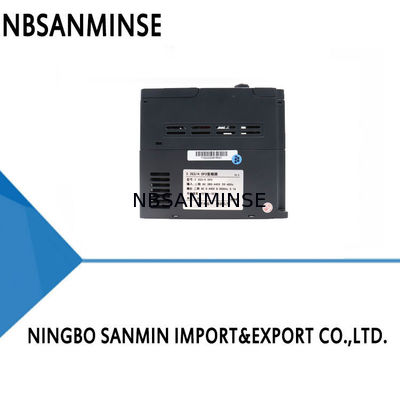

اینورتر سری FL710 یک اینورتر ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولاین سری از تکنولوژی کنترل بردار با کارایی بالا استفاده می کند، سرعت پایین و چرخش بزرگ خروجی، با ویژگی های پویایی خوب، ظرفیت بیش از حد بار، افزایش عملکرد قابل برنامه ریزی کاربر و نرم افزار نظارت پس زمینه، عملکرد اتوبوس ارتباطی،پشتیبانی از انواع کارت های PG، ترکیبی از توابع غنی و قوی، عملکرد پایدار.
ویژگی های محصول
● عملکرد بالاتر در فرکانس پایین
الگوریتم کنترل وکتور فعلی، تحقق گشتاور بالا و خروجی گشتاور ثابت در سرعت پایین
● ورودی ولتاژ گسترده
ورودی ولتاژ گسترده، پاسخ خوب به عدم ثبات ولتاژ
● کاربرد گسترده
این یکپارچه سازی فنکشن نرم افزار کاربردی صنعتی غنی برای تسهیل تحقق نیازهای مختلف کنترل در محل
● واحد ترمز داخلی
طراحی مکانیسم فشرده، واحد ترمز داخلی (تعداد استاندارد کمتر از 18.5kw)
● ارتباطات RS485
تمام سری محصولات با رابط ارتباطی سریال RS485 استاندارد و تصویب پروتکل ارتباطی استاندارد Modbus پیکربندی شده اند
● محافظت کامل
عملکرد حفاظت جامع، آسان برای مقابله با انواع جهش بار و محیط استفاده غیر طبیعی
● امنیت بالا
تمام سری محصولات مواد بازدارنده JCame بالا و اتصال مدار اصلی با قابلیت اطمینان بالا را برای اطمینان از ایمنی استفاده از محصول اتخاذ می کنند
اطلاعات محصول
|
محصول
مدل
|
قدرت
آداپتور
|
ورودی
ولتاژ
|
جریان خروجی |
نصب
فاصله
|
به طور کلی
ابعاد
|
بسته بندی
ابعاد
|
وزن خالص
|
وزن ناخالص |
| W*H |
L*W*T |
L*W*T |
| FL710 |
4KW |
220 ولت تا 240 ولت
50-60 هرتز
تک فاز
220 ولت تا 240 ولت
50HZ-60HZ
380V-440V
50-60 هرتز
سه مرحله
380V-440V
50HZ-60HZ
|
17A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.75 کيلوگرم |
3.2 کیلو |
| FL710 |
5.5KW |
25A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.85 کيلوگرم |
3.3 کیلو |
| FL710 |
0.75KW |
2.1A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05 کيلوگرم |
1.3 کیلو |
| FL710 |
1.5KW |
3.8A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05 کيلوگرم |
1.35 کيلوگرم |
| FL710 |
2.2KW |
5.1A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05 کيلوگرم |
1.35 کيلوگرم |
| FL710 |
4KW |
8.5A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.75 کيلوگرم |
3.15 کيلوگرم |
| FL710 |
5.5KW |
13A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.85 کيلوگرم |
3.25 کيلوگرم |
| FL710 |
7.5KW |
16A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.9 کیلوگرم |
3.35 کيلوگرم |
| FL710 |
11KW |
24A |
128*228MM |
240*140*180MM |
302*185*235MM |
3.3 کیلو |
3.45 کيلوگرم |
| FL710 |
15KW |
32A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.6 کیلوگرم |
6.5 کیلوگرم |
| FL710 |
18.5KW |
36A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.75 کيلوگرم |
6.65 کيلوگرم |
| FL710 |
۲۲ کیلو وات |
44A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.85 کيلوگرم |
6.75 کيلوگرم |
| FL710 |
30KW |
58A |
235*443MM |
465*285*225MM |
560*385*335MM |
16.1 کیلوگرم |
17.6 کیلوگرم |
| FL710 |
۳۷ کیلو وات |
70A |
235*443MM |
465*285*225MM |
560*385*335MM |
16.3 کیلو |
17.8 کيلوگرم |
| FL710 |
45KW |
90A |
235*482MM |
510*320*256MM |
605*425*355MM |
22.75 کيلوگرم |
24.6 کیلوگرم |
| FL710 |
55KW |
110A |
235*482MM |
510*320*256MM |
605*425*355MM |
23.05 کيلوگرم |
24.9 کیلوگرم |
| FL710 |
75KW |
152A |
240x626MM |
650*380*275MM |
765*480*321MM |
۳۷ کیلوگرم |
40.1 کیلوگرم |
| FL710 |
۹۰ کیلو وات |
172A |
240*626MM |
650*380*275MM |
765*480*321MM |
37.75 کيلوگرم |
41.5 کیلوگرم |
| FL710 |
110KW |
205A |
240*626MM |
650*380*275MM |
765*480*321MM |
38.5 کیلوگرم |
42.25 کيلوگرم |
| FL710 |
۱۳۲ کیلو وات |
253A |
320*730MM |
750*495*325MM |
850*595*395MM |
59.5 کیلوگرم |
69.5 کیلوگرم |
| FL710 |
160KW |
304A |
320*730MM |
750*495*325MM |
850*595*395MM |
61.5 کیلوگرم |
71.3 کیلو |
سیم کشی نصب
شرح عملکرد ترمینال
|
ترمینال
نام
|
ترمینال
استفاده
|
تنظیم و توصیف
|
|
R
|
منبع برق اینورتر:
مدل 380V به R،S و T متصل است؛ مدل 220V به R،S یا R،T متصل است
|
یک سوئیچ هوا باید به عنوان یک دستگاه حفاظت از جریان بیش از حد در انتهای جلو منبع تغذیه ورودی اینورتر استفاده شود. اگر یک سوئیچ حفاظت از نشت اضافه شود،به منظور جلوگیری از کار نادرست سوئیچ نشتلطفا تجهیزات با حساسیت بیش از 200mA و زمان کار بیش از 100 ms را انتخاب کنید
|
|
S
|
|
T
|
|
U,V,W
|
خروجی اینورتر، متصل به موتور
|
برای کاهش جریان نشت، خط اتصال موتور نباید بیش از 50 متر باشد".
|
|
PE
|
زمین گذاری
|
اینورتر باید به خوبی زمین باشد
|
|
X1
|
اتصال بین X1/X2/X3/X- 4/X5/X6/X7 و COM موثر است و سایر توابع به ترتیب با پارامترهای F4.00~F4.06 تنظیم می شوند. X7 می تواند به عنوان یک ترمینال چند عملکرد مشترک استفاده شود،و همچنین می تواند به عنوان یک پورت ورودی پالس با سرعت بالا برنامه ریزی شود، همانطور که در
F4.06 شرح عملکرد
|
ورودی، سیگنال سطح 0-24v، سطح کم موثر، 5mA
|
|
X2
|
|
X3
|
|
X4
|
|
X5
|
|
X6
|
|
X7
|
|
AI1
|
دریافت ورودی آنالوگ جریان یا ولتاژ
|
محدوده ولتاژ ورودی: 0-10v محدوده جریان ورودی: 0-20ma
|
|
AI2
|
فقط ورودی فعلی آنالوگ را دریافت کنید
|
محدوده ولتاژ ورودی: 0-10v
|
|
AO1
|
سیگنال خروجی آنالوگ 1
|
ولتاژ خروجی 0-10V DC
|
|
AO2
|
سیگنال خروجی آنالوگ 2
|
ولتاژ خروجی 0-10V DC
|
|
24 ولت
|
24 ولت منبع برق مشترک ترمینال ورودی سیگنال دیجیتال است".
|
حداکثر جریان خروجی 200mA
|
|
10 ولت
|
10 ولت منبع برق مشترک برای پایانه های ورودی و خروجی آنالوگ است
|
حداکثر جریان خروجی 20mA
|
|
COM
|
ترمینال مشترک سیگنال
|
در داخل با GND جدا شده است
|
|
GND
|
ترمینال مشترک سیگنال
|
بخش داخلی جدا شده با COM
|
|
AVI
|
ورودی سیگنال 0-10 ولت
|
ورودی سیگنال 0-10 ولت
|
|
TA
|
قابل برنامه ریزی تعریف شده به عنوان ترمینال خروجی رله چند تابع، تا 99 نوع، مشاهده F5.02 معرفی تابع ترمینال
|
TA-TB: به طور معمول بسته، TA-TC: به طور معمول باز ظرفیت تماس: AC 250V / 3A DC 24V / 2A
|
|
سل
|
|
TC
|
کاربرد در صنعت
ماشین سری FL710 با عملکرد عالی و عملکرد قدرتمند آن به طور گسترده ای در طراحی تنظیم سرعت تجهیزات و الزامات اتوماسیون، مانند نساجی، ساخت کاغذ، طراحی استفاده می شود,ماشین آلات، بسته بندی، مواد غذایی، فن، پمپ آب و صنایع دیگر.
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
