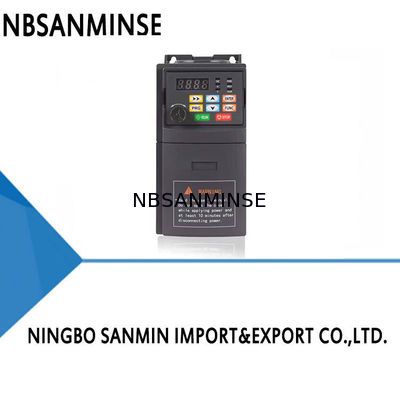

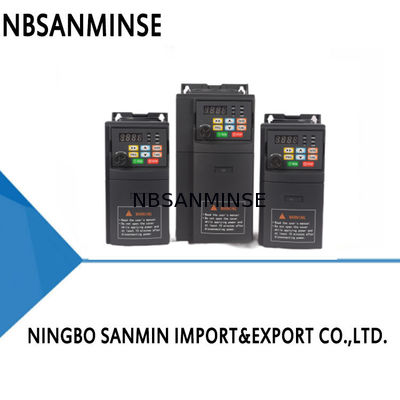

داده های نامی از مبدل فرکانس

منبع برق

جریان خروجی (A)

220 ولت تا 240 ولت

50 هرتز/60 هرتز

380V-440V

50 هرتز/60 هرتز

ترمینال

نام

استفاده از ترمینال

تنظیم و توصیف

منبع برق اینورتر:

مدل 380 ولت به R،S و T متصل شده است

مدل 220 ولت به R،S یا R،T متصل است

سوئیچ هوا باید به عنوان دستگاه حفاظت از جریان بیش از حد در انتهای جلو ورودی اینورتر استفاده شود.

منبع برق: اگر سوئیچ حفاظت از نشت اضافه شده باشد، برای جلوگیری از کار نادرست سوئیچ نشت،لطفا تجهیزات با حساسیت بیش از 200mA و زمان کار بیش از 100 ms را انتخاب کنید.

خروجی اینورتر، متصل به موتور

به منظور کاهش جریان نشت، خط اتصال موتور نباید بیش از 50 متر باشد

تعویض

اینورتر باید به خوبی زمین باشد

ترمینال مشترک سیگنال

پتانسیل صفر سیگنال های دیجیتال و آنالوگ

ورودی دیجیتال X1

از طریق تنظیم پارامتر F0.19، پیش فرض های کارخانه به جلو است

ورودی دیجیتال X2

با استفاده از پارامتر F0.20 تنظیمات پیش فرض کارخانه معکوس است

ورودی دیجیتال X3

از طریق تنظیم پارامتر F0.21، پیش فرض کارخانه اول چند سرعت است

ورودی دیجیتال X4

از طریق تنظیم پارامتر F0.22، پیش فرض کارخانه چند سرعت ثانیه است

ترمینال مشترک سیگنال

پتانسیل صفر سیگنال ورودی آنالوگ

منبع برق خروجی کلکتور باز

منبع برق پتانسیومتر تنظیم فرکانس

خروجی کلکتور باز 1

سیگنال ورودی آنالوگ

TA,TC

خروجی رله

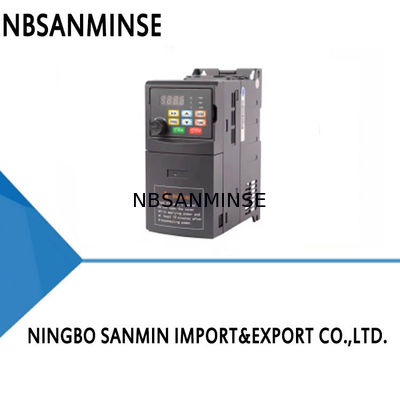

اندازه محصول اینورتر
