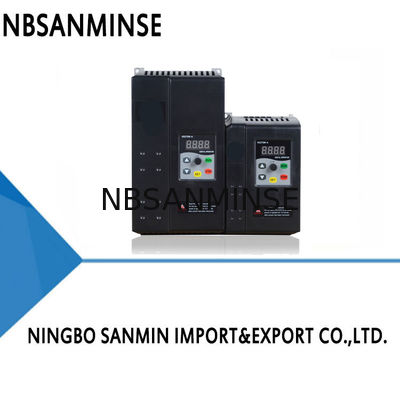

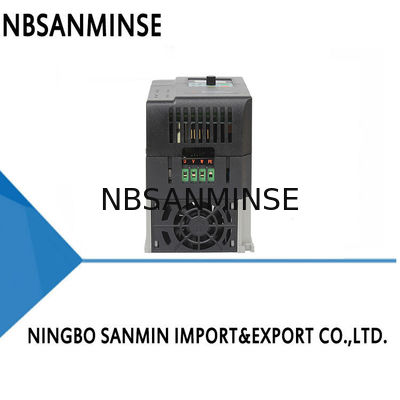

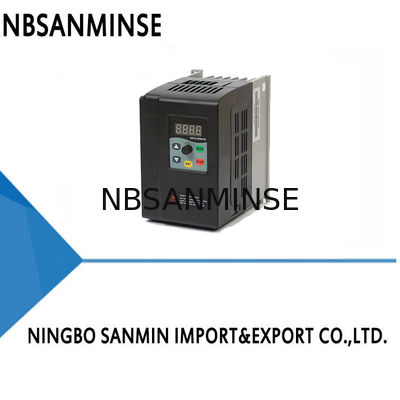

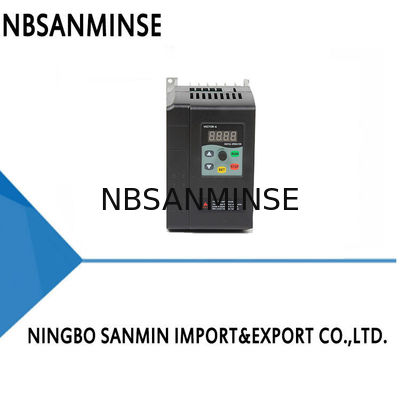

سری FL350 Universal Compact Inverter Input Ac220v Ac380v 0.4kw-7.5kw

محصول

مدل

قدرت

آداپتور

ورودی

ولتاژ

نصب

فاصله

به طور کلی

ابعاد

بسته بندی

ابعاد

خالص

وزن

220 ولت تا 240 ولت

50-60 هرتز

تک فاز

220 ولت تا 240 ولت

50HZ-60HZ

380V-440V

50-60 هرتز

سه فاز 220V-240V 50HZ-60HZ

نام ترمینال

استفاده از ترمینال

تنظیم و توصیف

منبع برق اینورتر:

مدل 380 ولت به R،S و T متصل شده است

مدل 220 ولت به R،S یا R،T متصل است

یک سوئیچ هوا باید به عنوان یک دستگاه محافظت از جریان بیش از حد در انتهای جلو منبع تغذیه ورودی اینورتر استفاده شود. اگر یک سوئیچ محافظت از نشت اضافه شود، برای جلوگیری از کار نادرست سوئیچ نشت،لطفا تجهیزات با حساسیت بیش از 200mA و زمان کار بیش از 100 ms را انتخاب کنید.

خروجی اینورتر، متصل به موتور

به منظور کاهش جریان نشت، خط اتصال موتور نباید بیش از 50 متر باشد

زمین گذاری

ترمینال مشترک سیگنال

پتانسیل صفر سیگنال های دیجیتال و آنالوگ

ورودی دیجیتال S1

از طریق تنظیم پارامتر F9، پیش فرض کارخانه به جلو است

ورودی دیجیتال S2

از طریق تنظیم پارامتر F10، پیش فرض کارخانه معکوس شده است

ورودی دیجیتال S3

از طریق تنظیم پارامتر F12، پیش فرض کارخانه اول چند سرعت است

ورودی دیجیتال S4

از طریق تنظیم پارامتر F13، پیش فرض کارخانه چند سرعت ثانیه است

ورودی دیجیتال S5

از طریق تنظیم پارامتر F14، پیش فرض کارخانه، چند سرعت سوم است

ترمینال مشترک سیگنال

پتانسیل صفر سیگنال ورودی آنالوگ

ورودی سیگنال 0-10 ولت

0-10V، مقاومت ورودی: > 50kΩ

منبع برق پتانسیومتر تنظیم فرکانس

ورودی آنالوگ 4-20mA

مقاومت ورودی 4-20mA: 100 Ω

سیگنال خروجی آنالوگ

تنظیم شده توسط پارامترهای F24 و F25

خروجی رله

تنظیم با پارامتر F14

ظرفیت تماس: AC 250V/3A DC 24V/2A
