TL5228 کنترل کننده فشار سوئیچ فشار دریایی
تماس با شخص : Ina Chen
شماره تلفن : 0086-15168536055
WhatsApp : +8615168536055
| محل منبع: | چین | نام تجاری: | NBSANMINSE |
|---|---|---|---|
| گواهی: | CE | شماره مدل: | TL0402 |
|
اطلاعات تکمیلی |
|||
| Switching element: | Microswitch | Ambient temp.: | －5℃～50℃ |
|---|---|---|---|
| Medium temp.: | 0～100℃ | Repeatability error: | ≤1.5% |
توضیحات محصول
مرور کلی

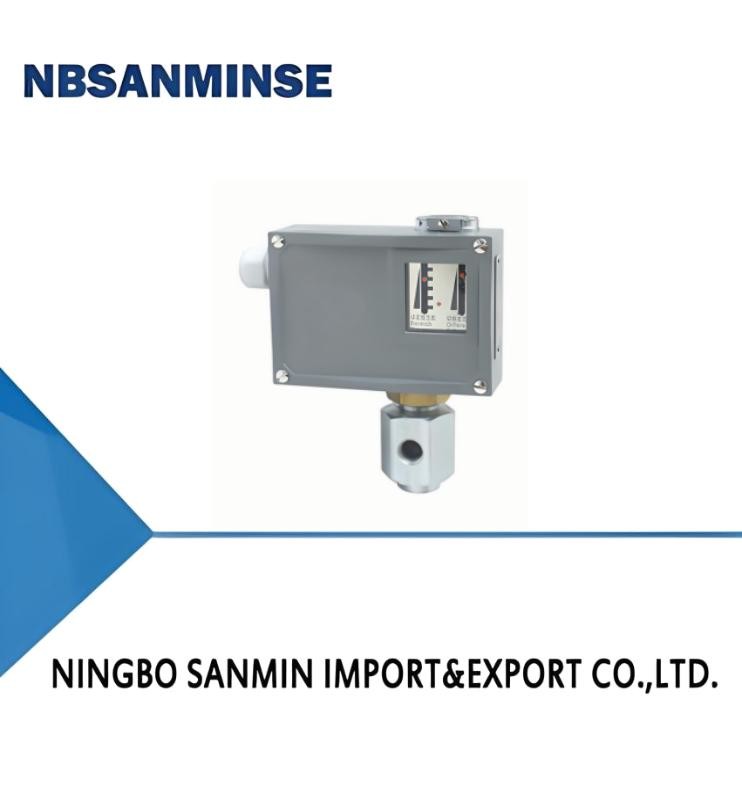

کلید فشار TL0402 / کنترل کننده فشار یک سنسور نوع پیستون با یک پورت تخلیه را اتخاذ می کند که می تواند برای روغن هیدرولیک خنثی و سایر رسانه ها استفاده شود.
مقدار تنظیم کلید فشار TL0402 / کنترل کننده فشار قابل تنظیم است، با محدوده تنظیم 0.3-40MPa.
عملکرد فنی اصلی
| عنصر سوئیچ | مایکرو سوئیچ |
|---|---|
| درجه حفاظت ارائه شده توسط محفظه | IP65 ((با DIN40050 مطابقت دارد و معادل IP65 در GB4208 است) |
| دمای محیط | -5°C~50°C |
| دمای متوسط | 0 ≈ 100°C |
| موقعیت نصب | رابط فشار عمودی به سمت پایین است (اجازه می دهد برای یک شیب 15 °) |
| عملکرد ضد لرزش | TL0402:40m/s2TL0403:20m/s2 |
| خطای تکرار | ≤1.5% |
| ظرفیت تماس | AC 220V 6A ((مقاومت) |
مشخصات
تفاوت سوئیچ قابل تنظیم نیست
| محدوده تنظیم مقدار تنظیم (MPa) | تفاوت سوئیچ بیشتر از (MPa) | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته داخلی رابط | وزن (کیلوگرم) | شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |
|---|---|---|---|---|---|---|---|---|---|
| قفس | پیستون | ||||||||
| 0.3·4 | 0.4 | 16 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.363 | 0.6 | 16 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ¥10 | 0.9 | 30 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5 ¢ 16 | 1.2 | 30 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1 ¢25 | 2 | 80 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 ¢40 | 2.2 | 80 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0402.10-216019 |
تغییر تفاوت قابل تنظیم است
| محدوده تنظیم مقدار تنظیم (MPa) | تفاوت سوئیچ بیشتر از (MPa) | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته داخلی رابط | وزن (کیلوگرم) | شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |
|---|---|---|---|---|---|---|---|---|---|
| قفس | پیستون | ||||||||
| 0.3·4 | 0.6 | 16 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.363 | 0.8 | 16 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ¥10 | 1.2 | 30 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5 ¢ 16 | 1.6 | 30 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 ¢25 | 2.6 | 80 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 ¢40 | 3.5 | 80 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.95 | 01 | TL0402.00-216019 |
تفاوت سوئیچ قابل تنظیم نیست (تفاوت سوئیچ کوچک)
| محدوده تنظیم مقدار تنظیم (MPa) | تفاوت سوئیچ بیشتر از (MPa) | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته داخلی رابط | وزن (کیلوگرم) | شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |
|---|---|---|---|---|---|---|---|---|---|
| قفس | پیستون | ||||||||
| 0.3·4 | 0.3 | 16 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.363 | 0.5 | 16 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ¥10 | 0.7 | 30 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5 ¢ 16 | 1 | 30 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 ¢25 | 1.5 | 80 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 ¢40 | 1.8 | 80 | 30 | فولاد گالوانیزه | فولاد | G1/4 | 0.9 | 01 | TL0403.70-216019 |
توجه: در کار عملی، حتی یک فشار قله کوتاه نمی تواند بیش از
