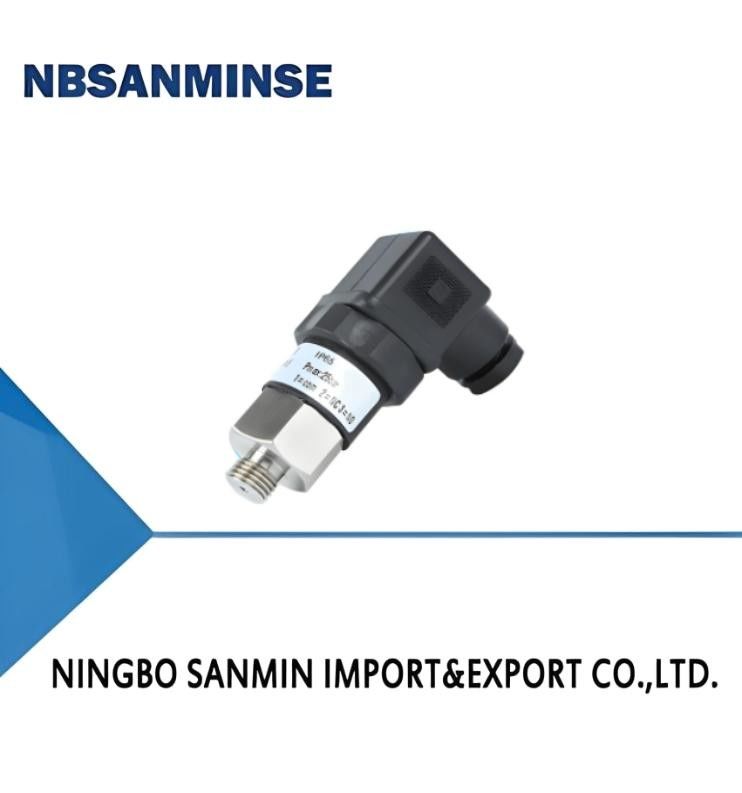

TL5228 کنترل کننده فشار سوئیچ فشار دریایی
تماس با شخص : Ina Chen
شماره تلفن : 0086-15168536055
WhatsApp : +8615168536055
| محل منبع: | چین | نام تجاری: | NBSANMINSE |
|---|---|---|---|
| گواهی: | CE | شماره مدل: | MS-T50 |
|
اطلاعات تکمیلی |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
توضیحات محصول
1اصول و ساختار
سوئیچ فشار / کنترل کننده فشار MS-T50 دارای یک پیستون داخلی است که به یک بهار متصل است. هنگامی که فشار تغییر می کند، میزان گسترش و انقباض بهار به همین ترتیب تغییر می کند.وقتی که فشار به مقدار تنظیم شده برسد، ساختار مکانیکی پیش تنظیم شده را فعال می کند و یک سیگنال سوئیچ را ارسال می کند.
2مشخصات
سوئیچ/کنترلر فشار MS-T50 دارای ساختار فشرده، استفاده از پلاگین های استاندارد DN، آسان برای سیم کشی و دارای طیف وسیعی از اندازه گیری است. ظرفیت بیش از حد بالا، تکرار پذیری بالاتماس های خاص به طور معمول باز یا به طور معمول بستهاز آن برای اندازه گیری فشار آب و روغن استفاده می شود.
3پارامترهای فنی
| محدوده اندازه گیری | برای جزئیات لطفاً به جدول زیر مراجعه کنید. |
|---|---|
| تاخیر | 10 تا 20 درصد از مقدار تنظیم شده (25 تا 35 درصد، 1 تا 5 درصد اختیاری) |
| خطای | ۳% ارزش تنظیم شده |
| تولید | پوشش طلا در تماس های به طور معمول باز و به طور معمول بسته ≤ DC 42V,1A ≤ DC 115V0.15A ≤ AC 42V,3A ≤ AC 125V,3A ≤ AC 250V0.5A |
| دمای متوسط | -20 تا 85 درجه سانتیگراد |
| حفاظت و حفاظت | IP65 |
| ارتباط | سیم کشی ترمینال |
| مواد | دیافراگم: NBR پیستون: پیستون فولادی با مهر NBR اتصال فرآیند: فولاد گالوانیزه/فولاد ضد زنگ پوسته: پلاستیک مهندسی |
4جدول انتخاب
| مواد رابط | مدل | ** فشار مجاز (بار) | محدوده تنظیم (بار) | خطای | هیستریز ثابت | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|
| فیلم | MS-T50-025 | 25 | 0.2....2.5 | 3٪ | ده درصد . 20 درصد از ارزش مقرر 25درصد . 35 درصد ارزش مقرر (اختیاری) 1 درصد . 5٪ ارزش تنظیم شده (اختیاری) |
0.1 |
| فیلم | MS-T50-005 | 25 | 0.8....5 | 3٪ | ده درصد . 20 درصد از ارزش مقرر 25درصد . 35 درصد ارزش مقرر (اختیاری) 1 درصد . 5٪ ارزش تنظیم شده (اختیاری) |
0.1 |
| فیلم | MS-T50-012 | 25 | 1....12 | 3٪ | ده درصد . 20 درصد از ارزش مقرر 25درصد . 35 درصد ارزش مقرر (اختیاری) 1 درصد . 5٪ ارزش تنظیم شده (اختیاری) |
0.1 |
| فیلم | MS-T50-050 | 200 | 5....50 | 3٪ | ده درصد . 20 درصد از ارزش مقرر 25درصد . 35 درصد ارزش مقرر (اختیاری) 1 درصد . 5٪ ارزش تنظیم شده (اختیاری) |
0.1 |
| پیستون | MS-T50-100 | 200 | 10....100 | 3٪ | ده درصد . 20 درصد از ارزش مقرر 25درصد . 35 درصد ارزش مقرر (اختیاری) 1 درصد . 5٪ ارزش تنظیم شده (اختیاری) |
0.1 |
| پیستون | MS-T50-200 | 300 | 20....200 | 3٪ | ده درصد . 20 درصد از ارزش مقرر 25درصد . 35 درصد ارزش مقرر (اختیاری) 1 درصد . 5٪ ارزش تنظیم شده (اختیاری) |
0.1 |
| MS-T50- | 012 | م | M12 | H | C | توضیح بده |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | مس | |||||
| L | فولاد | |||||
| X | فولاد ضد زنگ 304L | |||||
| G12 | رشته رابط G1/2 | |||||
| G14 | رشته رابط G1/4 | |||||
| N14 | رشته رابط NPT1/4 | |||||
| M14 | رشته رابط M14 * 1.5 | |||||
| M20 | رشته رابط M20 * 1.5 | |||||
| H | خروجی رابط خروجی خارجی | |||||
| R | خروجی به طور معمول باز + به طور معمول بسته |
5، نمودار سیم کشی
6, نقشه ابعاد
7محل نصب
8رسانه های قابل استفاده
9روش اصلاح
** مرحله: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
مرحله ۲: اندازه ی نقطه ی سوئیچ فشار را با یک پیچک در نمودار نشان داده شده تنظیم کنید و آن را در جهت ساعت افزایش دهید و در جهت مخالف ساعت کاهش دهید.
