توضیحات محصول
مرور کلی

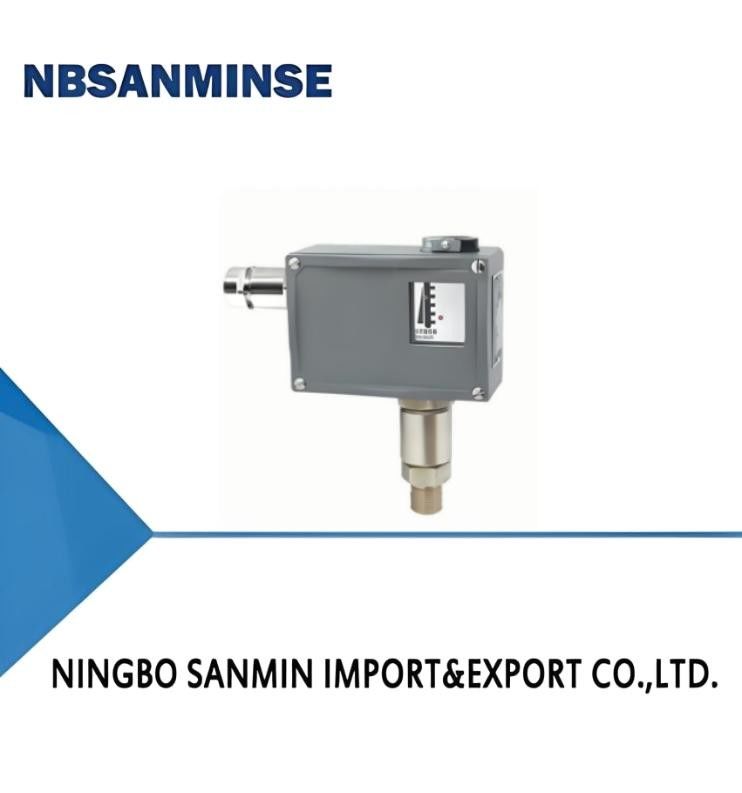

سوئیچ فشار TL5123 (ضغط بالا) /کنترلر فشار ترکیبی از سنسورهای پیستون و دیافراگم را اتخاذ می کند،که می تواند برای هوا فشرده حاوی مه نفتی و دیگر گاز های غبار نفتی غیر خوردنی و روغن های هیدرولیکی استفاده شود، امولسیون روغن آب و رسانه های مایع متوسط با عملکرد روان کننده خوب.
مقدار تنظیمات کلید فشار TL5123 (ضغط بالا) / کنترل کننده فشار قابل تنظیم است، با محدوده تنظیم 0.3 ~ 40MPa.
عملکرد فنی اصلی
| شایع | نوع ضد انفجار | |
|---|---|---|
| ويسکوزيت کاري | <1×10-3m2/s | <1×10-3m2/s |
| عنصر سوئیچ | میکروسویچ | سوئیچ مهر شده |
| درجه ضد انفجار | - | شماره گواهینامه Exde II CT4T6: GYB24.1453X |
| درجه حفاظت ارائه شده توسط محفظه | حلقه مهر و موم شده با خروجی IP54، حلقه O IP65 ((متوافق با DIN40050، معادل IP65 در GB4208) | حلقه مهر و موم با خروجی IP54، حلقه O IP65 (مطابق DIN40050، معادل IP65 در GB4208) |
| دمای محیط | -20 درجه سانتیگراد | -20 درجه سانتیگراد |
| دمای متوسط | 0°C ≈ 100°C | 0°C ≈ 120°C |
| موقعیت نصب | رابط فشار عمودی به سمت پایین است (اجازه می دهد برای یک شیب 15 °) | رابط فشار عمودی به سمت پایین است (اجازه می دهد برای یک شیب 15 °) |
| عملکرد ضد لرزش | حداکثر: 40 متر در ثانیه2 | حداکثر: 20 متر در ثانیه2 |
| خطای تکرار | ≤2.5% | ≤2.5% |
| ظرفیت تماس | AC 220V 6A ((مقاومت) | DC 250V 0.25A (مقاومت) 60Wmax AC 220V 6A ((مقاومت) 1250VAmax |
مشخصات
TL5123 خطای تغییر قابل تنظیم نیست
| تنظیم محدوده تنظیم ارزش (MPa) |
تفاوت سوئیچ بیش از (MPa) نیست | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته رابط 2 |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| قفس | دیافراگم | پیستون | شایع | نوع ضد انفجار | |||||||
| 0.3·4 | 0.9 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.۵۶3 | 1.3 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ¥10 | 1.6 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.516 | 1.9 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 ¢25 | 2.5 | 30 | 30 | مس |
VITON | فولاد | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1 ¢40 | 2.8 | 60 | 30 | مس |
VITON | فولاد | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 تفاوت سوئیچ قابل تنظیم
| تنظیم محدوده تنظیم ارزش (MPa) |
تفاوت سوئیچ بیش از (MPa) نیست | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته رابط 2 |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| قفس | دیافراگم | پیستون | |||||||||
| 0.3·4 | 1.3 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.۵۶3 | 1.6 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ¥10 | 1.6 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.516 | 2.2 | 30 | 20 | مس |
VITON | فولاد | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 ¢25 | 2.8 | 30 | 30 | مس |
VITON | فولاد | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1 ¢40 | 4 | 60 | 30 | مس |
VITON | فولاد | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
توجه: در کار عملی حتی اوج های فشاری کوتاه مدت نیز مجاز به تجاوز از این مقدار نیستند.
2 در صورت وجود الزامات خاص در رابط، لطفا آنها را در سفارش مشخص کنید.
