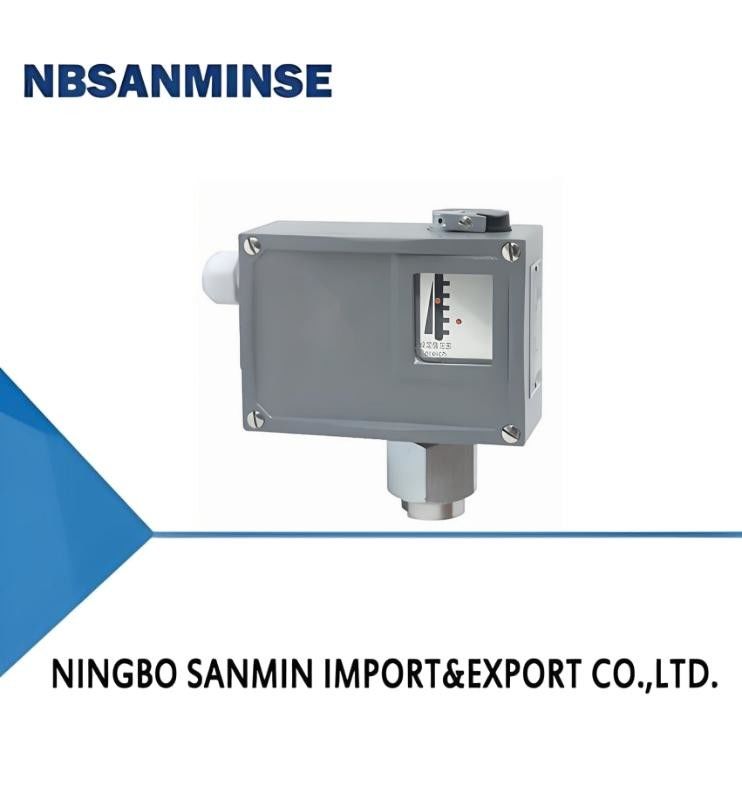

TL5228 کنترل کننده فشار سوئیچ فشار دریایی
تماس با شخص : Ina Chen
شماره تلفن : 0086-15168536055
WhatsApp : +8615168536055
| محل منبع: | چین | نام تجاری: | NBSANMINSE |
|---|---|---|---|
| گواهی: | CE | شماره مدل: | TL0102 |
|
اطلاعات تکمیلی |
|||
| ویسکوزیته کار: | <1 × 10－3m2/s | درجه حرارت محیط.: | －5 ℃～ 40 ℃ |
|---|---|---|---|
توضیحات محصول
مرور کلی
سوئیچ فشار TL0102 یک سنسور نوع دیافراگم را اتخاذ می کند و برخی از مشخصات مواد محفظه سنسور فولاد ضد زنگ است که می تواند برای رسانه های خوردنی استفاده شود،و همچنین گازهای خنثی مانند هوا، گاز، بخار آب و رسانه های مایع مانند نفت.
مقدار تنظیمات کلید فشار TL0102 قابل تنظیم است، با محدوده 0-1MPa. کنترل حساسیت بالا در محدوده ولتاژ پایین.
عملکرد فنی اصلی
| شایع | نوع ضد انفجار | |
|---|---|---|
| ويسکوزيت کاري | <1×10-3m2/s | <1×10-3m2/s |
| عنصر سوئیچ | میکروسویچ | سوئیچ مهر شده |
| درجه ضد انفجار | - | Exde II CT4T6 |
| درجه حفاظت ارائه شده توسط محفظه | IP65 ((با DIN40050 مطابقت دارد و معادل IP65 در GB4208 است) | IP54 ((مطابق با DIN40050 و معادل IP54 در GB4208) |
| دمای محیط | -5°C-40°C | -5°C-40°C |
| دمای متوسط | 0 ≈ 120°C | 0°95°C |
| موقعیت نصب | - | رابط فشار عمودی به سمت پایین |
| عملکرد ضد لرزش | 20 متر در ثانیه2 | حداکثر: 20 متر در ثانیه2 |
| خطای تکرار | ≤1.5 درصد | ≤1.5 درصد |
| ظرفیت تماس | AC 220V 6A ((مقاومت) | DC 250V 0.25A ((مقاومت) 60Wmax AC 250V 5A ((مقاومت) 1250VAmax |
مشخصات
TL0102 خطای سوئیچ قابل تنظیم نیست
| تنظیم محدوده تنظیم ارزش (MPa) |
تفاوت سوئیچ بیش از (MPa) نیست | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته داخلی رابط |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| قفس | دیافراگم | شایع | نوع ضد انفجار | شایع | نوع ضد انفجار | ||||||
| 0 ۰01 | 0.0012 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ۰025 | 0.0018 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ۰04 | 0.0025 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ۰4 | 0.06 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ۰6 | 0.07 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¥1 | 0.1 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 تفاوت سوئیچ قابل تنظیم
| تنظیم محدوده تنظیم ارزش (MPa) |
تفاوت سوئیچ بیش از (MPa) نیست | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته داخلی رابط |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| قفس | دیافراگم | شایع | نوع ضد انفجار | شایع | نوع ضد انفجار | ||||||
| 0 ۰01 | 0.004 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ۰025 | 0.005 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ۰04 | 0.007 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ۰4 | 0.18 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ۰6 | 0.22 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¥1 | 0.3 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 تفاوت سوئیچ قابل تنظیم نیست (تفاوت سوئیچ کوچک، بدون نوع ضد انفجار)
| تنظیم محدوده تنظیم ارزش (MPa) |
تفاوت سوئیچ بیش از (MPa) نیست | ** فشار مجاز 1 (MPa) | فرکانس سوئیچینگ/دقیقه | مواد حسگر فشار | رشته داخلی رابط |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح | شماره کاتالوگ سفارش | |
|---|---|---|---|---|---|---|---|---|---|
| قفس | دیافراگم | ||||||||
| 0 ۰01 | 0.0006 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ۰025 | 0.001 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ۰04 | 0.0018 | 0.1 | 10 | فولاد ضد زنگ | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ۰4 | 0.035 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ۰6 | 0.04 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¥1 | 0.05 | 10② | 10 | فولاد ضد زنگ1Cr18Ni9Ti | فولاد ضد زنگ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
توجه: در کار عملی، حتی یک فشار قله کوتاه نمی تواند از این مقدار فراتر رود.
2 به مقدار فشار استاتیک اشاره دارد.
