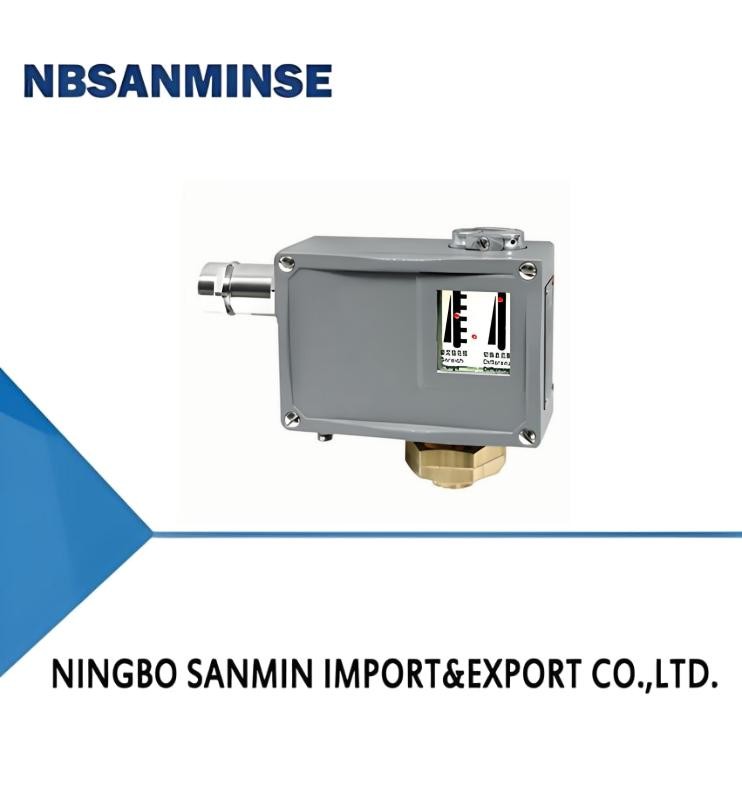

TL0002 کنترل کننده فشار (میکرو فشار)

محل منبع:	چین	نام تجاری:	NBSANMINSE
گواهی:	CE	شماره مدل:	TL0002

اطلاعات تکمیلی
ویسکوزیته کار:	<1 × 10－3m2/s	درجه حرارت محیط.:	－ 20 ℃～ 50 ℃

توضیحات محصول

مرور کلی
سوئیچ فشار TL0002 (میکرو فشار) / کنترل کننده فشار یک سنسور دیافراگم را اتخاذ می کند که می تواند برای گاز های خنثی مانند هوا و رسانه های مایع مانند آب، روغن هیدرولیک،روغن روان کننده، روغن سوخت سبک و غیره
مقدار تنظیمات کلید فشار TL0002 (میکرو فشار) / کنترل کننده فشار قابل تنظیم است، با محدوده 0-2.5MPa. حساسیت کنترل بالا.

عملکرد فنی اصلی

	شایع	نوع ضد انفجار
ويسکوزيت کاري	<1×10^-3m²/s	<1×10^-3m²/s
عنصر سوئیچ	میکروسویچ	سوئیچ مهر شده
درجه ضد انفجار		Exde II CT4T6
درجه حفاظت ارائه شده توسط محفظه	IP65 ((با DIN40050 مطابقت دارد و معادل IP65 در GB4208 است)	IP65 ((با DIN40050 مطابقت دارد و معادل IP65 در GB4208 است)
دمای محیط	-20 درجه سانتیگراد 50 درجه سانتیگراد	-20 درجه سانتیگراد 50 درجه سانتیگراد
دمای متوسط	0°90°C	0 ≈ 120°C
موقعیت نصب		رابط فشار عمودی به سمت پایین
عملکرد ضد لرزش	TL0002:40m/s²; TL0003:20m/s²	حداکثر: 20 متر در ثانیه²
خطای تکرار	≤1.5 درصد	≤1.5 درصد
ظرفیت تماس	AC 220V 6A ((مقاومت)	DC 250V 0.25A ((مقاومت) 60Wmax AC 250V 5A ((مقاومت) 1250VAmax

مشخصات
تفاوت سوئیچینگ فشار میکرو قابل تنظیم نیست

محدوده تنظیم مقدار تنظیم شده (KPa)	تفاوت سوئیچ بزرگتر از (KPa)	** فشار مجاز 1 (KPa)	فرکانس سوئیچینگ/دقیقه	مواد حسگر فشار		رشته داخلی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح		شماره کاتالوگ سفارش
محدوده تنظیم مقدار تنظیم شده (KPa)	تفاوت سوئیچ بزرگتر از (KPa)	** فشار مجاز 1 (KPa)	فرکانس سوئیچینگ/دقیقه	قفس	دیافراگم	رشته داخلی رابط	وزن (کیلوگرم)	شایع	نوع ضد انفجار	شایع	نوع ضد انفجار
-16 ¢0	0.6	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-002265	TL0002.50-002265
-10 ¥0	0.6	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-003265	TL0002.50-003265
-6 ¥0	0.6	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-006265	TL0002.50-006265
-2.5 ¢0	0.4	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-008265	TL0002.50-008265
-1.6	0.4	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-011265	TL0002.50-011265
0 ۰6	0.2	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-013265	TL0002.50-013265
٠١.1	0.4	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-015265	TL0002.50-015265
٠١.6	0.4	50	10	فولاد گالوانیزه	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-016265	TL0002.50-016265

تفاوت سوئیچ قابل تنظیم نیست

محدوده تنظیم مقدار تنظیم شده (KPa)	تفاوت سوئیچ بزرگتر از (KPa)	** فشار مجاز 1 (KPa)	فرکانس سوئیچینگ/دقیقه	مواد حسگر فشار		رشته داخلی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح		شماره کاتالوگ سفارش
محدوده تنظیم مقدار تنظیم شده (KPa)	تفاوت سوئیچ بزرگتر از (KPa)	** فشار مجاز 1 (KPa)	فرکانس سوئیچینگ/دقیقه	قفس	دیافراگم	رشته داخلی رابط	وزن (کیلوگرم)	شایع	نوع ضد انفجار	شایع	نوع ضد انفجار
(۰.۲.۵)	(0.4)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-018265	TL0002.50-018265
(۰ ۰۶)	(0.6)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-021265	TL0002.50-021265
(0 ¥16)	(0.8)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-023265	TL0002.50-023265
(0 ¥25)	(0.9)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.0	01	04	TL0002.10-024265	TL0002.50-024265
0.005 ۰06	0.006	1.5	40	مس	لاستیک نیترلی	G1/4	1.15	02	05	TL0002.10-138066	TL0002.50-138066
0.005 ۰1	0.009	1.5	40	مس	لاستیک نیترلی	G1/4	1.15	02	05	TL0002.10-140066	TL0002.50-140066
0.005 ۰16	0.012	1.5	40	مس	لاستیک نیترلی	G1/4	1.15	02	05	TL0002.10-139066	TL0002.50-139066
0.005 ۰25	0.015	1.5	40	مس	لاستیک نیترلی	G1/4	1.15	02	05	TL0002.10-141066	TL0002.50-141066
0.03 ۰4	0.04	4	40	مس	لاستیک نیترلی	G1/4	0.85	03	06	TL0002.10-155066	TL0002.50-155066
0.03 ۰6	0.05	4	40	مس	لاستیک نیترلی	G1/4	0.85	03	06	TL0002.10-156066	TL0002.50-156066
0.05 ¥1	0.06	4	40	مس	لاستیک نیترلی	G1/4	0.85	03	06	TL0002.10-166066	TL0002.50-166066
0.1 ¥16	0.12	5	40	مس	لاستیک نیترلی	G1/4	0.85	03	06	TL0002.10-176066	TL0002.50-176066
0.1 ¥25	0.15	5	40	مس	لاستیک نیترلی	G1/4	0.85	03	06	TL0002.10-178066	TL0002.50-178066

تغییر تفاوت قابل تنظیم است

محدوده تنظیم مقدار تنظیم شده (KPa)	تفاوت سوئیچ بزرگتر از (KPa)	** فشار مجاز 1 (KPa)	فرکانس سوئیچینگ/دقیقه	مواد حسگر فشار		رشته داخلی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح		شماره کاتالوگ سفارش
محدوده تنظیم مقدار تنظیم شده (KPa)	تفاوت سوئیچ بزرگتر از (KPa)	** فشار مجاز 1 (KPa)	فرکانس سوئیچینگ/دقیقه	قفس	دیافراگم	رشته داخلی رابط	وزن (کیلوگرم)	شایع	نوع ضد انفجار	شایع	نوع ضد انفجار
(۰.۲.۵)	(1.1)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.05	01	04	TL0002.00-018265	TL0002.40-018265
(۰ ۰۶)	(1.5)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.05	01	04	TL0002.00-021265	TL0002.40-021265
(0 ¥16)	۲.۳	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.05	01	04	TL0002.00-023265	TL0002.40-023265
(0 ¥25)	(2.8)	(50)	10	آلومینیوم	لاستیک نیترلی	G1/4	1.05	01	04	TL0002.00-024265	TL0002.40-024265
0.005 ۰06	0.016	1.5	40	مس	لاستیک نیترلی	G1/4	1.20	02	05	TL0002.00-138066	TL0002.40-138066
0.005 ۰1	0.018	1.5	40	مس	لاستیک نیترلی	G1/4	1.20	02	05	TL0002.00-140066	TL0002.40-140066
0.005 ۰16	0.025	1.5	40	مس	لاستیک نیترلی	G1/4	1.20	02	05	TL0002.00-139066	TL0002.40-139066
0.005 ۰25	0.025	1.5	40	مس	لاستیک نیترلی	G1/4	1.20	02	05	TL0002.00-141066	TL0002.40-141066
0.03 ۰4	0.08	4	40	مس	لاستیک نیترلی	G1/4	0.9	03	06	TL0002.00-155066	TL0002.40-155066
0.03 ۰6	0.1	4	40	مس	لاستیک نیترلی	G1/4	0.9	03	06	TL0002.00-156066	TL0002.40-156066
0.05 ¥1	0.11	4	40	مس	لاستیک نیترلی	G1/4	0.9	03	06	TL0002.00-166066	TL0002.40-166066
0.1 ¥16	0.25	5	40	مس	لاستیک نیترلی	G1/4	0.9	03	06	TL0002.00-176066	TL0002.40-176066
0.1 ¥25	0.33	5	40	مس	لاستیک نیترلی	G1/4	0.9	03	06	TL0002.00-178066	TL0002.40-178066

ابعاد

TL0002 کنترل کننده فشار (میکرو فشار) 0

TL0002 کنترل کننده فشار (میکرو فشار) 1

TL0002 کنترل کننده فشار (میکرو فشار) 2

TL0002 کنترل کننده فشار (میکرو فشار) 3

TL0002 کنترل کننده فشار (میکرو فشار) 4

TL0002 کنترل کننده فشار (میکرو فشار) 5
