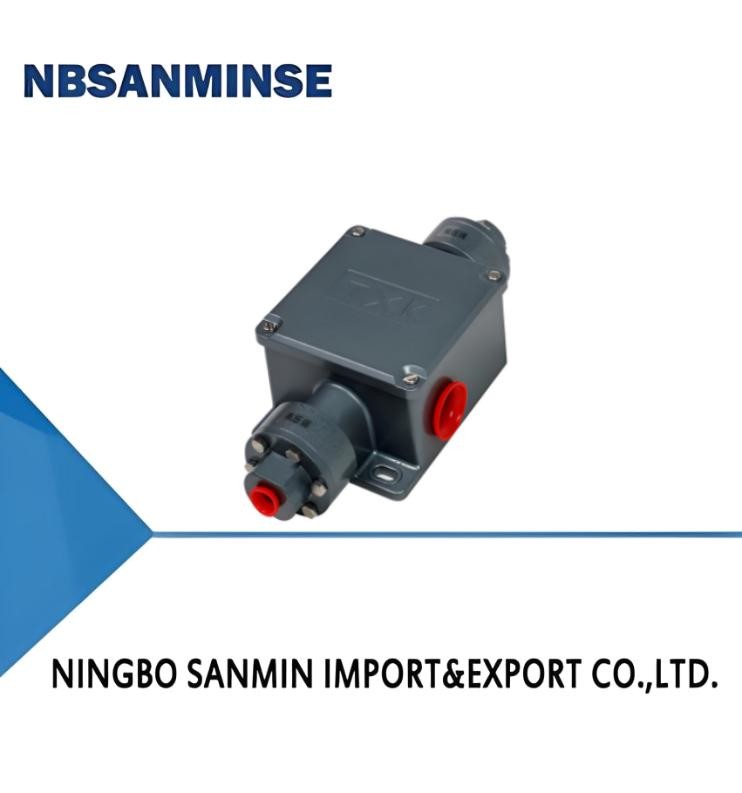

کنترل کننده فشار دیفرانسیل TXK

محل منبع:	چین	نام تجاری:	NBSANMINSE
گواهی:	CE	شماره مدل:	TXK

اطلاعات تکمیلی
عنصر سوئیچ:	ریزه کاری	درجه حرارت محیط.:	-20-60 ℃
دمای متوسط:	0-80 ℃	خطای تکرارپذیری:	≤1%

توضیحات محصول

1خلاصه
سوئیچ های فشار دیفرانسیل TXK می توانند به طور گسترده ای در کولرهای بزرگ، متوسط و کوچک خنک کننده هوا یا خنک کننده آب با استفاده از مبادلات گرما صفحه، مبادلات گرما آستین،و مبادلات گرما شیل و لوله برای کنترل جریان آب و نظارت بر وضعیت پمپ و فیلتر آبهمچنین به طور گسترده ای در تشخیص گاز، رسانه های غیر خوردنی، اندازه گیری فشار مطلق و فشار گج استفاده می شود و به طور گسترده ای در تهویه مطبوع و اتاق های تمیز، فن و کنترل فلتر استفاده می شود.,کنترل سطح مایعات و مایعات
2عملکرد فنی

ويسکوزيت کاري	1x10-3 متر²/s
عنصر سوئیچ	میکروسویچ
رتبه بندی محفظه	IP65
دمای محیط	-20°C-60°C
دمای متوسط	0°C-80°C
عملکرد ضد لرزش	حداکثر 20m/s²
خطای تکرار	≤۱٪
ظرفیت تماس	حداکثر 220 ولت AC، ≤5A

3مشخصات

محدوده تنظیم مقدار تنظیم فشار	تفاوت تغییر نه بیشتر از	** فشار مجاز (Mpa)	ابعاد بیرونی	فرکانس سوئیچینگ/دقیقه	مواد غشا	رشته داخلی رابط
0.5-3KPa	0.2KPa	1	01	15	از فولاد یا لاستیک	NPT1/4
1 تا 10KPa	0.5KPa	1.2	01	15	از فولاد یا لاستیک	NPT1/4
1 تا 16KPa	1.5KPa	1.5	01	15	از فولاد یا لاستیک	NPT1/4
25 ~ 105KPa	1.8KPa	3.5	01	15	از فولاد یا لاستیک	NPT1/4
20~200KPa ((RN)	2KPa	5	01	15	از فولاد یا لاستیک	NPT1/4

4جدول انتخاب

TXK -□ □-□-□-□ 1 2 3 4 5
1شکل محصول
01	کنوانسیون	02	دوتا تماس	03	EEx d
04	فشار فرقی پایین تر	05	فشار فرقی بالا و پایین	06	فشار هیدروستاتیک بالا
07	کوره
2. پوسته
NN	سبک عادی	RN	مدل تماس دوگانه	LC	مدل ضد انفجار معمولی
ب	مدل ضد انفجار با پنجره کوچک	AL	پوسته کوره
3نوع دیافراگم
01	پلی	02	فولاد ضد زنگ	03	لاستیک
4. رشته اتصال (تخصیص می شود به عنوان مورد نیاز)
01	NPT1/4 در داخل
5. دامنه			به جدول انتخاب محدوده دقیق مراجعه کنید
مثال انتخاب: TXK-05NN-02-01-009 TXK کنترلگر فشار دیفرانسیل، شکل محصول: فشار دیفرانسیل بالا و پایین، خانه: نوع عادی، شکل دیافرام: فولاد ضد زنگ، رشته اتصال: NPT1/4 داخلی، محدوده: 5-210KPa.

جدول مقایسه محدوده

کد	محدوده	یادداشت ها	کد	محدوده	یادداشت ها
001	3.5 تا 27.5MPa	فشار معمولی	002	1.2-12MPa	فشار معمولی
003	0.7-7MPa	فشار معمولی	004	0.37-3.7MPa	فشار معمولی
005	0.25 تا 2.5MPa	فشار معمولی	006	0.15 تا 1.2MPa	فشار معمولی
007	20-700KPa	فشار معمولی	008	10 تا 350KPa	فشار معمولی
009	5-210KPa	فشار معمولی	010	5-170KPa	فشار معمولی
011	0-100KPa	فشار معمولی	012	-نه.100-0KPa	فشار معمولی
013	-نه.100 تا 100KPa	فشار معمولی	014	25KPa	فشار هیدروستاتیک بالا
015	0-60KPa	فشار فرقی پایین تر	016	20 تا 200KPa	فشار فرقی پایین تر
017	50 تا 500KPa	فشار فرقی پایین تر	018	-نه.0.5-0.5KPa	فشار فرقی کوره
019	-نه.3-3KPa	فشار فرقی کوره	020	-نه.6-6KPa	فشار فرقی کوره
021	-نه.12 تا 12KPa	فشار فرقی کوره

5روش عیب یابی و نمودار سیم کشی سوئیچ
برگرداندن مغز تنظیم به حالت ضعف اساسی، سیم های C، NO، NC از سوئیچ را به چراغ سیگنال متصل کنید. وضعیت چراغ سیگنال را مشاهده کنید،چراغ سیگنال را به چراغ سبز متصل کنید (C ترمینال مشترک است)، و هنگامی که C به NC در کارخانه متصل می شود، چراغ سبز روشن می شود) و مغز تنظیم را بالا و پایین بر اساس شاخص نقطه تنظیم تنظیم کنید تا آن را به نقطه تنظیم مورد نظر تنظیم کنید.فشار پایین افزایش می یابد.، فشار بالا کاهش می یابد)

کنترل کننده فشار دیفرانسیل TXK 0

6ظاهر و ابعاد نصب

کنترل کننده فشار دیفرانسیل TXK 1
