کنترل کننده فشار اثبات انفجار TXK

محل منبع:	چین	نام تجاری:	NBSANMINSE
گواهی:	CE	شماره مدل:	TXK

اطلاعات تکمیلی
عنصر سوئیچ:	ریزه کاری	درجه حرارت محیط.:	-40 ~ 60 ℃
دمای متوسط:	0 تا 80 ℃	خطای تکرارپذیری:	0.5 ٪ یا 1 ٪

توضیحات محصول

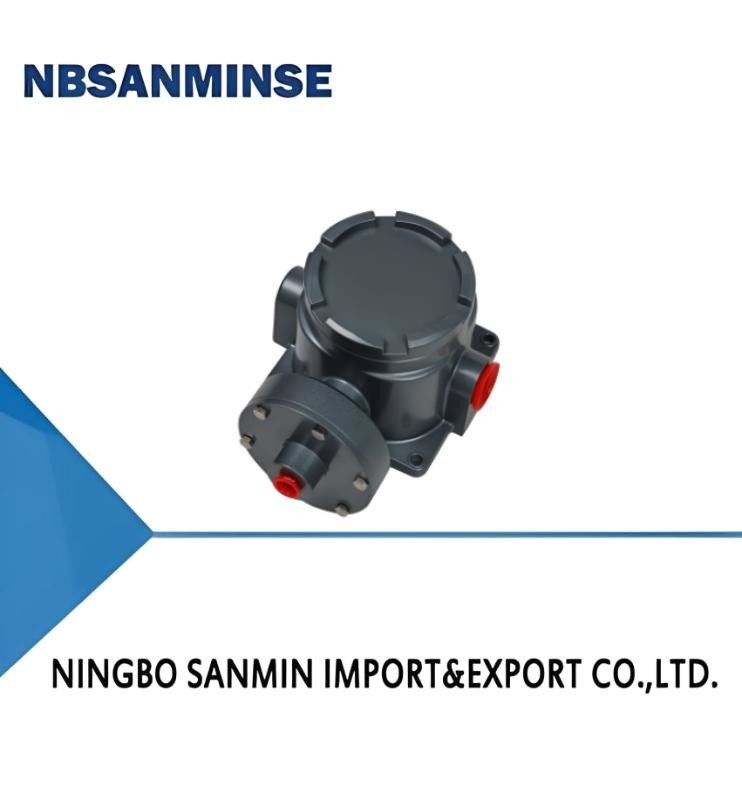

کنترل کننده فشار اثبات انفجار TXK 0

1خلاصه
اصل کار کنترل کننده فشار ضد انفجار TXK عمدتاً بر اساس انحراف لاستیک اجزای آزمایش (مانند دیافراگم ها) است.که اجزای کاربردی (مانند سوئیچ های کوچک) را برای تولید حرکات پرش سوئیچ سریع از طریق این تغییر شکل هدایت می کندبه طور خاص، هنگامی که فشار محیط اندازه گیری شده (کنترل شده) بر روی عنصر آزمایش اعمال می شود، باعث می شود که پایان آزاد دیافراگم جابجایی لاستیکی مربوطه را تولید کند.این جابجایی پس از آن به حرکت دکمه (دستک فشار) در سوئیچ میکرو متصل به پایپ پایان برای تولید اقدامات مربوطهوقتی که فشار به مقدار تنظیم شده کنترل برسد، تماس های سوئیچ تغییر می کنند، باعث می شود مدار در سیستم کنترل قطع شود یا متصل شود.در نتیجه به هدف کنترل و سیگنال دهی اتوماتیک می رسد..
کنترل کننده فشار ضد انفجار TXK معمولا شامل یک سیستم اندازه گیری، دستگاه کنترل، مکانیسم تنظیم، خانه، سوکت پلگ و غیره است.دیافراگم در سیستم اندازه گیری تغییرات فشار را از طریق انحراف لاستیکی خود حس می کند، در حالی که میکرو سوئیچ در دستگاه کنترل به سرعت به این سیگنال فشار پاسخ می دهد و عملیات روشن کردن / خاموش کردن مدار را انجام می دهد.این طراحی اجازه می دهد کنترل کننده فشار ضد انفجار به طور پایدار در محیط های مختلف صنعتی کار کند، به خصوص در کاربردهایی که نیاز به قابلیت اطمینان و ایمنی بالا دارند.
2عملکرد فنی

ويسکوزيت کاري	<1 × 10-نه.3 متر²/s	دمای متوسط	0️80°C
عنصر سوئیچ	میکروسویچ	عملکرد ضد لرزش	20 متر در ثانیه²
سطح ضد انفجار گرد و غبار	Exdb Ⅱ CT4️T6 جی بی	شماره گواهینامه ضد انفجار	GYB24.2900X
درجه حفاظت ارائه شده توسط محفظه	IP66(طبق DIN40050 و معادل IP66 در GB4208)	خطای تکرار	0.5 درصد یا ۱٪
دمای محیط	-40°C~60°C	ظرفیت تماس	AC 220V 6A ((مقاومت)

3مشخصات

محدوده تنظیم مقدار تنظیم فشار	تفاوت تغییر نه بیشتر از	** فشار مجاز (Mpa)	ابعاد بیرونی	فرکانس سوئیچینگ/دقیقه	مواد غشا	رشته داخلی رابط
-100 ~ 0KPa	2KPa	1.3	03	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
-100 ~ 100KPa	2KPa	1.3	02	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0~ 100KPa	2KPa	1.3	03	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
5~ 170KPa	2KPa	1.3	02	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
5~210KPa	4.5KPa	1.3	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
10 تا 350KPa	3KPa	1.3	02	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
20 تا 700KPa	12KPa	5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.15 1.2MPa	0.02MPa	5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.25 تا 2.5MPa	0.04MPa	5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.37 ~ 3.7MPa	0.08MPa	6	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.7~7MPa	0. 12MPa	9	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
1.2~ 12MPa	0. 15MPa	17.5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4

4جدول انتخاب

TXK -□ □-□-□-□ 1 2 3 4 5
1شکل محصول
01	کنوانسیون	02	دوتا تماس	03	EEx d
04	فشار فرقی پایین تر	05	فشار فرقی بالا و پایین	06	فشار هیدروستاتیک بالا
07	کوره
2. پوسته
NN	سبک عادی	RN	مدل تماس دوگانه	LC	مدل ضد انفجار معمولی
ب	مدل ضد انفجار با پنجره کوچک	AL	پوسته کوره
3نوع دیافراگم
01	پلی	02	فولاد ضد زنگ	03	لاستیک
4. رشته اتصال (تخصیص می شود به عنوان مورد نیاز)
01	NPT1/4 در داخل
5. دامنه			به جدول مقایسه محدوده مراجعه کنید
مثال انتخاب: TXK-03LC-02-01-005 کنترل کننده ضد انفجار TXK، شکل محصول: ضد انفجار، پوسته: نوع ضد انفجار معمولی، شکل دیافرام: فولاد ضد زنگ، رشته اتصال: NPT1/4 داخلی، محدوده: 0.25-2.5MPa.

جدول مقایسه محدوده

کد	محدوده	یادداشت ها	کد	محدوده	یادداشت ها
001	3.5 تا 27.5MPa	فشار معمولی	002	1.2-12MPa	فشار معمولی
003	0.7-7MPa	فشار معمولی	004	0.37-3.7MPa	فشار معمولی
005	0.25 تا 2.5MPa	فشار معمولی	006	0.15 تا 1.2MPa	فشار معمولی
007	20-700KPa	فشار معمولی	008	10 تا 350KPa	فشار معمولی
009	5-210KPa	فشار معمولی	010	5-170KPa	فشار معمولی
011	0-100KPa	فشار معمولی	012	-نه.100-0KPa	فشار معمولی
013	-نه.100 تا 100KPa	فشار معمولی	014	25KPa	فشار هیدروستاتیک بالا
015	0-60KPa	فشار فرقی پایین تر	016	20 تا 200KPa	فشار فرقی پایین تر
017	50 تا 500KPa	فشار فرقی پایین تر	018	-نه.0.5-0.5KPa	فشار فرقی کوره
019	-نه.3-3KPa	فشار فرقی کوره	020	-نه.6-6KPa	فشار فرقی کوره
021	-نه.12 تا 12KPa	فشار فرقی کوره

5روش عیب یابی و نمودار سیم کشی سوئیچ
برگرداندن مغز تنظیم به حالت ضعف اساسی، سیم های C، NO، NC از سوئیچ را به چراغ سیگنال متصل کنید. وضعیت چراغ سیگنال را مشاهده کنید،چراغ سیگنال را به چراغ سبز متصل کنید (C ترمینال مشترک است)، و هنگامی که C و NO در کارخانه متصل می شوند، چراغ سبز روشن می شود) و مغز تنظیم را بالا و پایین بر اساس شاخص نقطه تنظیم تنظیم کنید تا آن را به نقطه تنظیم مورد نظر تنظیم کنید.فشار پایین افزایش می یابد.، فشار بالا کاهش می یابد)

کنترل کننده فشار اثبات انفجار TXK 1

6ظاهر و ابعاد نصب

کنترل کننده فشار اثبات انفجار TXK 2

کنترل کننده فشار اثبات انفجار TXK 3

کنترل کننده فشار اثبات انفجار TXK 4
