کنترل کننده فشار TXK

محل منبع:	چین	نام تجاری:	NBSANMINSE
گواهی:	CE	شماره مدل:	TXK

اطلاعات تکمیلی
عنصر سوئیچ:	ریزه کاری	درجه حرارت محیط.:	-20-60 ℃
دمای متوسط:	0-80 ℃	خطای تکرارپذیری:	1 ٪ or0.5 ٪

توضیحات محصول

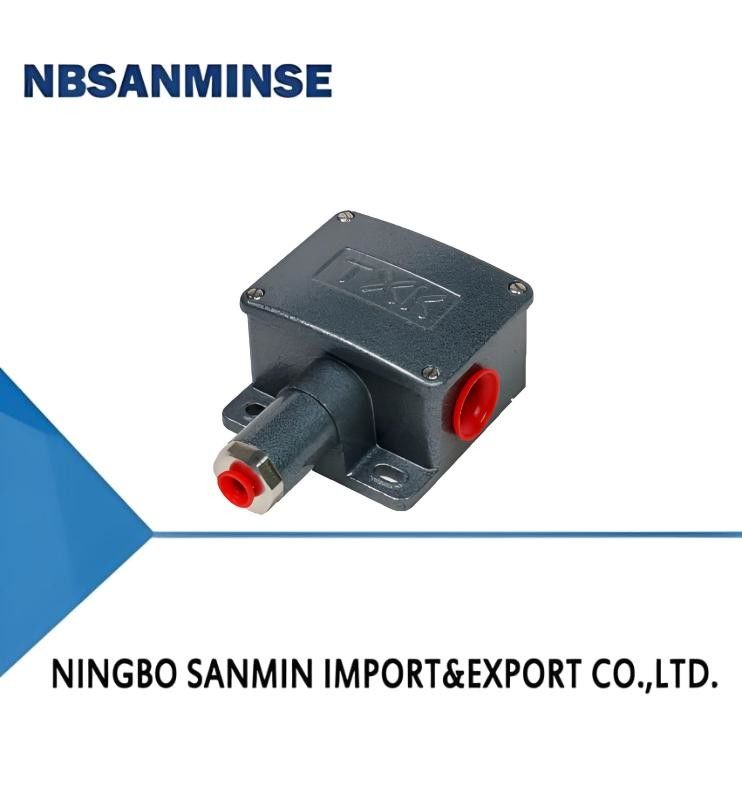

کنترل کننده فشار TXK 0

1خلاصه
کلید فشار TXK یک ابزار قابل اعتماد برای نصب در محل است. ساختار ترکیبی دیافراگم بهار پیستون یک مهر حلقوی O استاتیک را اتخاذ می کند.که دارای مقاومت لرزه ای و فشار بیش از حد عالی است، و همچنین واکنش کوچک و محدوده اندازه گیری گسترده ای. به طور گسترده ای در صنایع مانند نفت، مواد شیمیایی، انرژی حرارتی، ترمو الکتریکی، فلزات سازی، دارویی و غیره استفاده می شود.محدوده پوششش صفر است.1MPa ~ 27.5MPa
2عملکرد فنی

ويسکوزيت کاري	1x10-3 متر²/s
عنصر سوئیچ	میکروسویچ
رتبه بندی محفظه	IP65
دمای محیط	-20°C-60°C
دمای متوسط	0°C-80°C
عملکرد ضد لرزش	۴۰ متر در ثانیه²
خطای تکرار	۱%یا0.5 درصد
ظرفیت تماس	حداکثر 220 ولت AC، ≤5A

3مشخصات

محدوده تنظیم مقدار تنظیم فشار	تفاوت تغییر نه بیشتر از	** فشار مجاز (Mpa)	ابعاد بیرونی	فرکانس سوئیچینگ/دقیقه	مواد غشا	رشته داخلی رابط
-100 ~ 0KPa	3KPa	1.3	03	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
-100~100KPa	3KPa	1.3	02	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0 تا 100KPa	3KPa	1.3	03	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
5~170KPa	2KPa	1.3	02	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
5~210KPa	5KPa	1.3	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
10 تا 350KPa	4KPa	1.3	02	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
20 تا 700KPa	15KPa	1.5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.15 تا 1.2MPa	0.02MPa	3	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.25 تا 2.5MPa	0.04MPa	5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.37 ~ 3.7MPa	0.08MPa	6	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
0.7~7MPa	0.12MPa	10	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	از فولاد ضد زنگ یا پلی آمید	NPT1/4

4جدول انتخاب

TXK -□ □-□-□-□ 1 2 3 4 5
1شکل محصول
01	کنوانسیون	02	دوتا تماس	03	EEx d
04	فشار فرقی پایین تر	05	فشار فرقی بالا و پایین	06	فشار هیدروستاتیک بالا
07	کوره
2. پوسته
NN	سبک عادی	RN	مدل تماس دوگانه	LC	مدل ضد انفجار معمولی
ب	مدل ضد انفجار با پنجره کوچک	AL	پوسته کوره
3نوع دیافراگم
01	پلی	02	فولاد ضد زنگ	03	لاستیک
4. رشته اتصال (تخصیص می شود به عنوان مورد نیاز)
01	NPT1/4 در داخل
5. دامنه			به جدول مقایسه محدوده مراجعه کنید
مثال انتخاب: TXK-01NN-02-01-001 کنترل کننده فشار TXK، شکل محصول: منظم، پوسته: منظم، شکل دیافرام: فولاد ضد زنگ، رشته اتصال: NPT1/4 داخلی، محدوده: 3.5-27.5MPa.

جدول مقایسه محدوده

کد	محدوده	یادداشت ها	کد	محدوده	یادداشت ها
001	3.5 تا 27.5MPa	فشار معمولی	002	1.2-12MPa	فشار معمولی
003	0.7-7MPa	فشار معمولی	004	0.37-3.7MPa	فشار معمولی
005	0.25 تا 2.5MPa	فشار معمولی	006	0.15 تا 1.2MPa	فشار معمولی
007	20-700KPa	فشار معمولی	008	10 تا 350KPa	فشار معمولی
009	5-210KPa	فشار معمولی	010	5-170KPa	فشار معمولی
011	0-100KPa	فشار معمولی	012	-100-0KPa	فشار معمولی
013	-100-100KPa	فشار معمولی	014	25KPa	فشار هیدروستاتیک بالا
015	0-60KPa	فشار فرقی پایین تر	016	20 تا 200KPa	فشار فرقی پایین تر
017	50 تا 500KPa	فشار فرقی پایین تر	018	-0.5-0.5KPa	فشار فرقی کوره
019	-3-3KPa	فشار فرقی کوره	020	-6-6KPa	فشار فرقی کوره
021	-12-12KPa	فشار فرقی کوره

5روش عیب یابی و نمودار سیم کشی سوئیچ
برگرداندن مغز تنظیم به حالت ضعف اساسی، سیم های C، NO، NC از سوئیچ را به چراغ سیگنال متصل کنید. وضعیت چراغ سیگنال را مشاهده کنید،چراغ سیگنال را به چراغ سبز متصل کنید (C ترمینال مشترک است)، و هنگامی که C به NC در کارخانه متصل می شود، چراغ سبز روشن می شود) و مغز تنظیم را بالا و پایین بر اساس شاخص نقطه تنظیم تنظیم کنید تا آن را به نقطه تنظیم مورد نظر تنظیم کنید.فشار پایین افزایش می یابد و فشار بالا کاهش می یابد..

کنترل کننده فشار TXK 1

6ظاهر و ابعاد نصب

کنترل کننده فشار TXK 2

کنترل کننده فشار TXK 3

کنترل کننده فشار TXK 4
