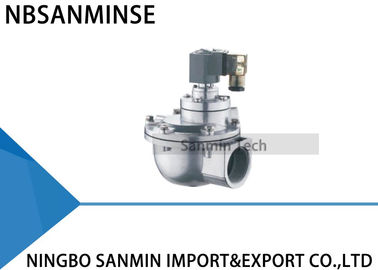

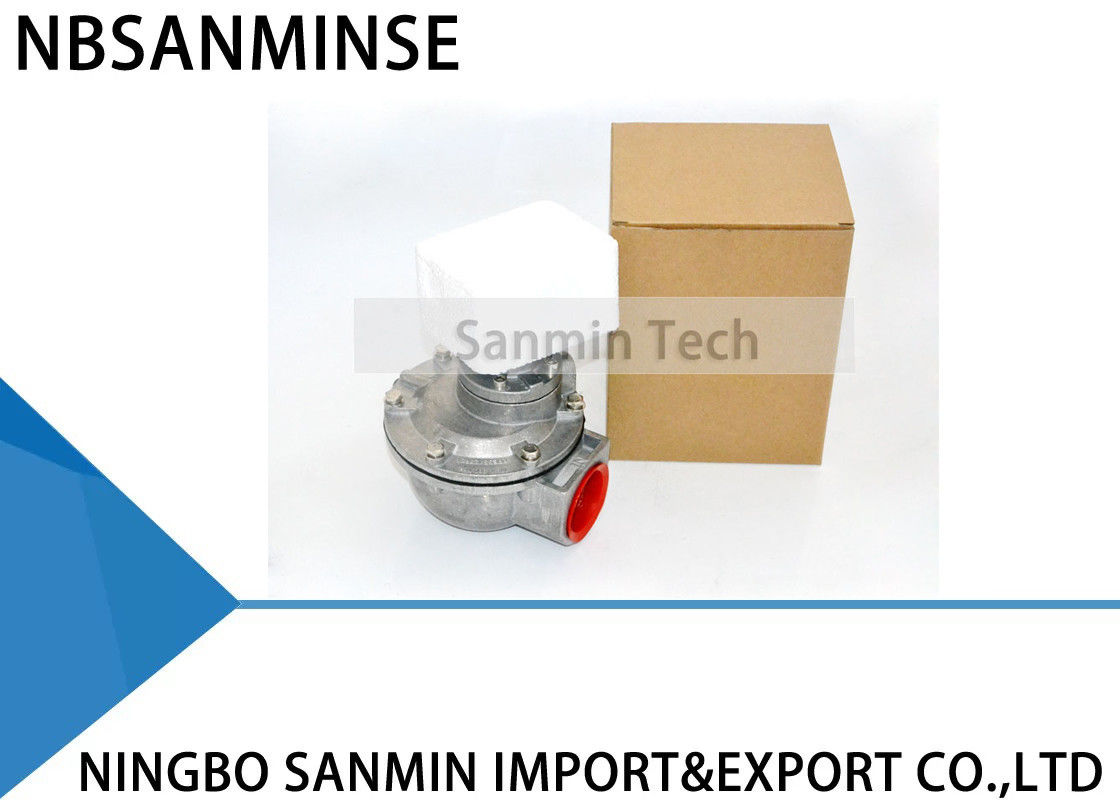

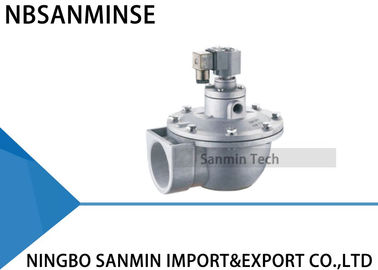

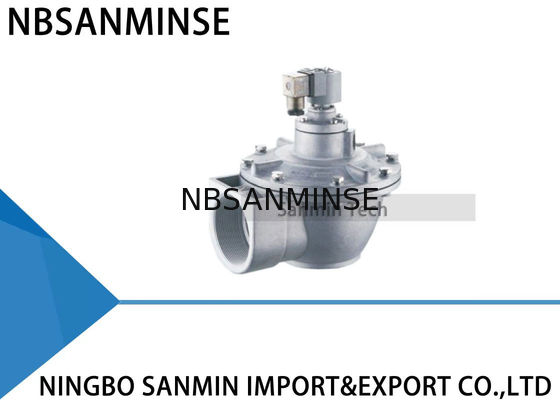

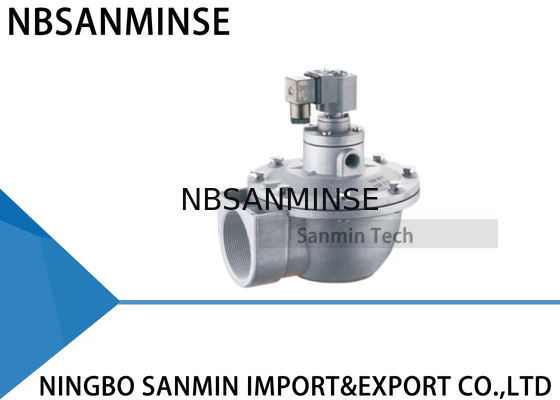

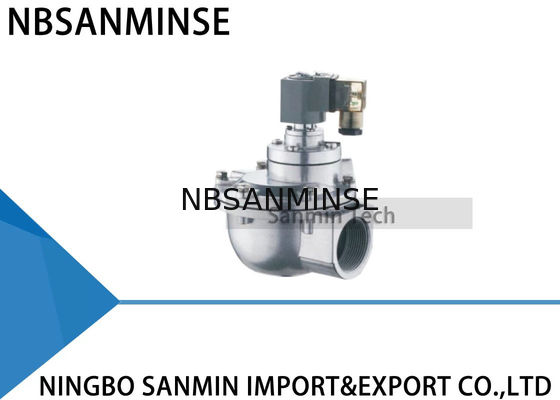

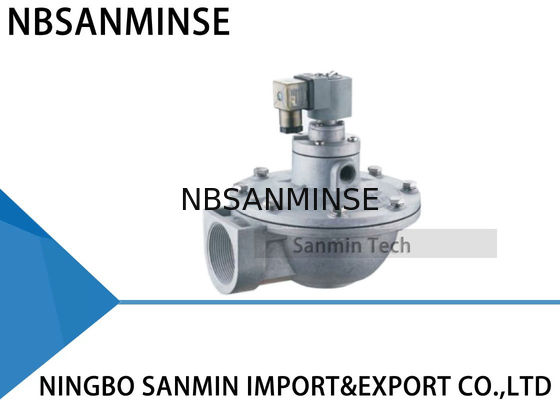

شیر پالس از سر خلبان، دیافراگم و بدنه آلومینیومی شیر تشکیل شده است. مساحت حفره پشتی دیافراگم بزرگتر از حفره جلویی است. دیافراگم به دلیل اثر فشار زیاد در موقعیت بسته نگه داشته می شود.
کنترل کننده پالس الکتریکی سیگنال های ورودی را ارسال می کند تا آرمیچر الکترومغناطیسی میله متحرک را جذب کند. سوراخ تعادل را برای آزادسازی سریع گاز فشار در حفره پشتی دیافراگم باز می کند؛ گاز فشار در حفره جلویی دیافراگم را برای باز کردن مسیر نگه می دارد و شیر شروع به تمیز کردن می کند.
سیگنال پالس ناپدید می شود و فنر آرمیچر بلافاصله برای بازیابی میله متحرک کار می کند تا سوراخ تعادل را ببندد. گاز فشار در حفره پشتی دیافراگم و فنر با هم کار می کنند تا مسیر را ببندند و شیر تمیز کردن را متوقف می کند.
سوراخ دمپر در دیافراگم برای دمپ کردن جریان هوا هنگام بالا نگه داشتن میله متحرک آرمیچر برای تعادل و انتقال هوا به حفره پشتی به محض بسته شدن سوراخ تعادل برای بستن مسیر و توقف تمیز کردن عمل می کند.
پارامتر فنی
|
زاویه راست |
تعبیه شده |
خطی |
دوشاخه |
| فشار طراحی |
۰.۳~۰.۸MPa |
۰.۲~۰.۸MPa |
۰.۳~۰.۸MPa |
۰.۲~۱.۰MPa |
| فشار کاری |
۰.۳~۰.۶MPa |
۰.۲~۰.۶MPa |
۰.۳~۰.۶MPa |
۰.۲~۰.۶MPa |
| دمای محیط |
-۲۵~۶۰℃ سفارشی برای دمای پایین تر یا بالاتر |
| رطوبت نسبی |
≤۸۵% |
| رسانه کاری |
هوای تمیز |
| ولتاژ |
AC220V/DC24V/AC110V/AC24V سفارشی |
| کلاس حفاظت |
IP65 |
| عمر دیافراگم |
بیش از یک میلیون چرخه |
| Cv/Kv |
برای جزئیات با ما تماس بگیرید |
ساختار مواد
| بدنه |
ریخته گری ADC12 |
| آرمیچر |
فولاد ضد زنگ ۴۳۰FR |
| دیافراگم |
نیتریل یا ویتون |
| فنر |
فولاد ضد زنگ ۳۲۱ |
| بست ها |
فولاد ضد زنگ ۳۰۲ |
خرابی رایج و عیب یابی
|
دوره استفاده
|
پدیده خرابی
|
دلیل احتمالی
|
عیب یابی
|
|
در طول نصب و راه اندازی
|
شیرها نمی توانند همه باز شوند، اما قسمت پیشرو عمل می کند.
|
فشار مخزن گاز را بررسی کنید تا ببینید آیا خیلی کم است.
|
نشت را بررسی کنید
|
|
برخی از شیرها کار نمی کنند، اما بقیه عادی هستند.
|
اتصال سیم پیچ شیر و سیم پیچ را بررسی کنید
|
لوازم جانبی را تعویض کنید
|
|
شیرها نمی توانند همه بسته شوند. نشت وجود دارد. هیچ راهی برای ایجاد مخزن گاز وجود ندارد.
|
شیر Y. برخی از شیرها برای همان مخزن گاز نشت می کنند و در نتیجه برای همه شیرها نشت ایجاد می شود.
|
نشت را بررسی کنید
|
|
شیر Z. ورودی شیر و نازل دمیدن به اشتباه نصب شده اند.
|
دوباره نصب کنید
|
|
برخی از شیرها بسته نمی شوند. نشت وجود دارد.
|
مقداری کثیفی یا زباله روی غشا وجود دارد، ii در حال مسدود کردن هسته آهنی متحرک است.
|
غشا را تمیز کنید و بررسی کنید که غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید.
|
|
بستن یک شیر کند است.
|
دهانه غشا مسدود شده است.
|
دهانه غشا را لایروبی کنید
|
|
در طول دوره استفاده
|
برخی از شیرها نشت می کنند. غشا نمی تواند محکم بسته شود و شیر همیشه باز است
کمی.
|
مقداری کثیفی یا زباله روی غشا وجود دارد، قسمت پیشرو آسیب دیده است. هسته آهنی متحرک مسدود شده است.
|
غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید.
|
|
سیم پیچ داغ و سوخته است.
|
خیلی طولانی روشن بوده است.
|
وضعیت کار سیستم کنترل را بررسی کنید.
|
|
ولتاژ وجود دارد اما شیر کار نمی کند.
|
غشا آسیب دیده و دهانه مسدود شده است.
|
لوازم جانبی را به موقع تعویض کنید.
|
|
دمای محیط زیر -۲۰℃ است. شیر نشت می کند و نمی تواند باز شود.
|
دمای محیط خیلی پایین است و در شیر یخ وجود دارد.
|
به عایق بندی و حفظ دماهای مناسب توجه کنید.
|
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ ۰0۸۶ ۱۵۱۶۸۵۳۶۰۵۵
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن , فشار سنج و غیره.
س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم
,برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب/ شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و حرفه ای برای ساخت هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.
س: آیا می توانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک و ابزار را تهیه کنید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
نقطه تمرکز س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه ۶۰ درجه است که عمدتاً در آمریکای شمالی استفاده می شود. س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
پاسخ: ۱MPa=۱۰bar≈۱۴۵psi≈۱۰kg
س: معمولاً چه چیزی باعث سوختن سیم پیچ های شیر برقی می شود؟
پاسخ: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود مایع به سر خلبان، مشکل هسته و فنر شیر،
محیط
داغ، لرزش شدید و غیره.س: در محیط های با دمای بالا یا بسیار سرد برای قطعات پنوماتیک چه نکاتی باید رعایت شود؟
نقطه تمرکز اقدامات متقابل در محیط دمای بالا
| اقدامات متقابل در محیط دمای بسیار سرد |
مهر و موم ها |
فلوروکربن، PTFE |
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
تقویت خنک کننده، حذف کارآمد آب |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
فضای انبساط رزرو کنید |
| مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
اجزای کنترل |
سیم پیچ های درجه حرارت بالا، اتلاف گرما، مصرف کم انرژی |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع گرما نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
