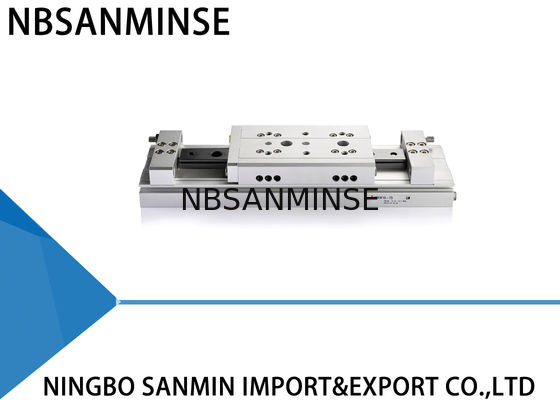

میز کشویی هوای MXW دو طرفه بدون روانکاری سیلندر پنوماتیک هوای روان کننده
مشخصات
| مدل |
MXW8 |
MXW12 |
MXW16 |
MXW20 |
MXW25 |
| اندازه سوراخ (میلی متر) |
Φ8 × 2
(Φ11 یا معادل آن)
|
Φ12 × 2
(Φ17 یا معادل آن)
|
Φ16 × 2
(Φ23 یا معادل آن)
|
Φ20 × 2
(Φ28 یا معادل آن)
|
Φ25 × 2
(Φ35 یا معادل آن)
|
| اندازه پورت لوله کشی |
M5 × 0.8 |
RC 1/8 |
| مایع |
هوا |
| عملکرد |
دو طرفه |
| فشار عملیاتی |
0.15 تا 0.7 مگاپاسکال |
| فشار اثبات |
1.05 تا 0.7 مگاپاسکال |
| دمای محیط و سیال |
-10 تا +60 درجه سانتیگراد |
|
محدوده سرعت عملیاتی
(میانگین سرعت عملیاتی) توجه)
|
50 تا 500 میلی متر بر ثانیه |
| کوشن |
ضربهگیر اورتان در هر دو انتها (استاندارد)
ضربه گیر در هر دو انتها (اختیاری)
|
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، گرمایش ردیابی |
بدون روانکاری |
| سوئیچ خودکار (اختیاری) |
سوئیچ خودکار خوان
سوئیچ خودکار حالت جامد (2 سیمه، 3 سیمه)
سوئیچ خودکار حالت جامد دو رنگ (2 سیمه، 3 سیمه)
|
| تلرانس طول کورس |
+1 میلی متر
0 میلی متر
|
| محدوده تنظیم کورس |
یک طرف: 5 میلی متر (دو طرف: 10 میلی متر) |
هیچ) میانگین سرعت عملیاتی: سرعتی که کورس با زمان از شروع عملیات تا رسیدن به پایان تقسیم میشود.
خروجی تئوری
سیلندر میله دوگانه، نیروی دو برابر سیلندر استاندارد را تولید میکند. (N)
| اندازه سوراخ (میلی متر) |
اندازه میله (میلی متر) |
عملیاتی
جهت
|
مساحت پیستون (میلی متر مربع) |
فشار عملیاتی (مگاپاسکال) |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 8 |
4 |
R |
101 |
20 |
30 |
40 |
51 |
61 |
71 |
| L |
75 |
15 |
23 |
90 |
38 |
45 |
53 |
| 12 |
6 |
R |
226 |
45 |
68 |
90 |
113 |
136 |
158 |
| L |
170 |
34 |
51 |
68 |
85 |
102 |
119 |
| 16 |
8 |
R |
402 |
80 |
121 |
161 |
201 |
241 |
281 |
| L |
302 |
60 |
91 |
121 |
151 |
181 |
211 |
| 20 |
10 |
R |
628 |
126 |
188 |
251 |
314 |
377 |
440 |
| L |
471 |
94 |
141 |
188 |
236 |
283 |
330 |
| 25 |
12 |
R |
982 |
196 |
295 |
393 |
491 |
589 |
687 |
| L |
756 |
151 |
227 |
302 |
378 |
454 |
529 |
چرا ما را انتخاب کنید
1: سفارش نمونه و سفارشات با تعداد کم قابل قبول است.
2: سفارشی سازی بر اساس درخواست ویژه شما.
3: ارائه اطلاعات رایگان محصولات.
4: کیفیت قابل اعتماد تضمین شده و خدمات پس از فروش فعال
5: یک سال گارانتی کیفیت
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن، گیج فشارو غیره.س:
چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم، برنج، آلومینیوم
پردازش مواد.مانند فشار بالا شیر / شیر برقی / شیر الکتریکی /شیر آب/شیر پنوماتیک/ سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:
آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
مهر و موم ها رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟ پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،
محیط
گرم، لرزش شدید و غیره.
س:
چه نکاتی باید در مورد قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد رعایت شود؟
نقطه تمرکزاقدامات متقابل در محیط دمای بالا اقدامات متقابل در محیط سرد شدید
مهر و موم ها فلورورابرب، PTFE
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فرار کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
تقویت خنک کننده، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، گرمایش ردیابی |
قطعات فلزی |
فضای انبساط رزرو کنید |
| مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
|
|
|
