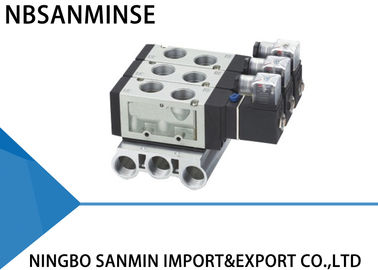

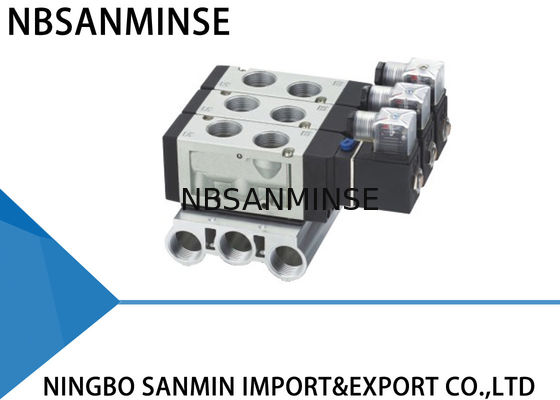

پنل پورت G3 / 4 "نوع خلبان داخلی سوپاپ سیلندر پنوماتیک

STV / STA550 سری دریچه کنترل جریان بزرگ پنج پورت مشخصات G3 / 4 " لوله رشته



جدول مشخصات فنی

مدل:
STV551 20 STV552 20 STV553C 20 STV553E
STA551 - 20 STA552 - 20 STA553C - 20 STA553E - 20 STA553P

روش کار:
هواي فيلتر شده 40 ميکرون

نوع عمل:
نوع خلبان داخلی

لوله نخ:
ورودی هوا = خروجی هوا = 3/4 ️ خروجی هوا = 1/2 ️

شمارش موقعیت:
دو ٬ موقعیت پنج بندر ، سه ٬ موقعیت پنج ٬ بندر

دمای کار (°C):
- 5 ~ 60 °C

منطقه بخش:
95mm2 (Cv=5.0) ، 70mm2 (Cv=4.0)

فشار کار (MPa):
0.15 ~ 0.8 MPa

کلاس حفاظت:
IP65

محدوده ولتاژ:
- 15٪ ~ + 10٪

دریچه کنترل جریان بزرگ سری ST

نوع:
V: والف سولینوئید
A: شیر کنترل پنوماتیک

مشخصات:
پنج بندر

کد سری:
5

طناب و مکان ها
۱: تک - دو لوله - موقعیت
2: دوبرابر - رفل دوبرابر - موقعیت
3C: دو - کویل سه - موقعیت نزدیک نوع
3E: دو - کویل سه - موقعیت نوع خروجی
3P: نوع فشار موقعیت

لوله رشته ای
20: G 3 / 4 "

ولتاژ استاندارد:
DC12V
DC24V
AC24V 50 / 60 هرتز
AC110V 50 / 60 هرتز
AC220V 50 / 60Hz
AC380V 50 / 60 هرتز

چرا ما رو انتخاب کردي؟

1: سبک های مختلف برای هر محصول و محصولات کاملا سری پنوماتیک.

2: کیفیت بالا با قیمت رقابتی

3: سفارش نمونه و سفارش کمی قابل قبول است.

4: طبق درخواست خاص شما سفارشی کنید.

5: یک سال تضمین کیفیت

س: ميشه نمونه هاي مجاني رو ارائه بديد؟

جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چيه ؟

جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره

سوال:Wچه نوع محصولاتی می تونید درست کنید؟

ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره

س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟

جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.

س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟

ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.

سوال: گارانتی وجود داره؟

A: بله، معمولا محصولات یک سال تضمین کیفیت است.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟

الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود

رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود

سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟

A: 1MPa=10bar≈145psi≈10kg

سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟

A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره

سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
