شیر برقی STV / A530، شیر کنترل پنوماتیک با رزوه لوله G3 / 8 " فشار 0.15 ~ 0.8MPa
کد سفارش
ST
V: شیر برقی

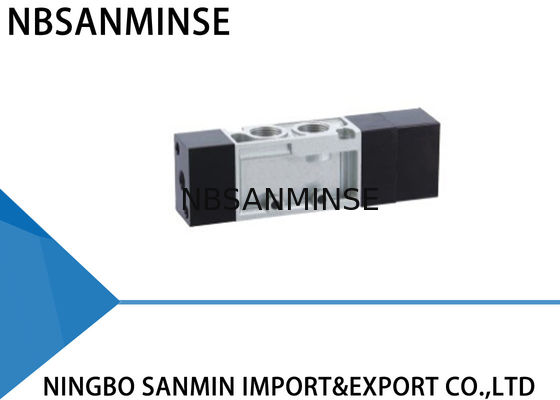

A: شیر کنترل پنوماتیک
مشخصات: پنج پورت
سری: 3
کویل و موقعیتها

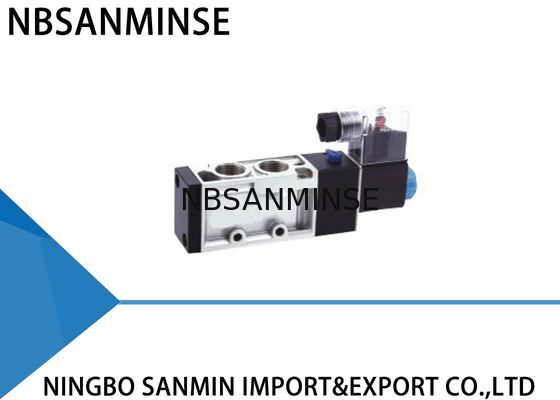

1: تک کویل دو موقعیت

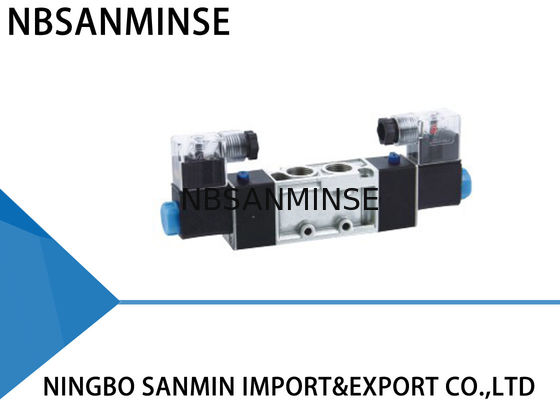

2: دو کویل دو موقعیت
3C: دو کویل سه موقعیت نوع بسته
3E: دو کویل سه موقعیت نوع تخلیه
3P: دو کویل سه موقعیت نوع فشار
رزوه لوله
10: G3 / 8 "
ولتاژ استاندارد
DC12V
DC24V
AC24V 50 / 60Hz
AC110V 50 / 60Hz
AC220V 50 / 60Hz
AC380V 50 / 60Hz
مشخصات
| مدل |
STV531 - 10 |
STV532 - 10 |
STV533C - 10 |
STV533E - 10 |
STV533P - 10 |
| STA531 - 10 |
STA532 - 10 |
STA533C - 10 |
STA533E - 10 |
STA533P - 10 |
| محیط کاری |
هوای فیلتر شده 40 میکرون |
| نوع عملکرد |
نوع پایلوت داخلی |
| رزوه لوله |
ورودی هوا = خروجی هوا = 3 / 8 " تخلیه هوا 1 / 4 " |
| شمارش موقعیت |
دو موقعیت پنج پورت |
سه موقعیت پنج پورت |
| دمای کاری (℃) |
- 5 ~ 60 ℃ |
| سطح مقطع |
30mm² (Cv=1.67) |
18mm² (Cv=0.1) |
| فشار کاری (MPa) |
0.15 ~ 0.8 MPa |
|
حداکثر مقاومت در برابر فشار
(MPa)
|
1.2MPa |
| کلاس حفاظت |
IP65 |
| حداکثر فرکانس عملکرد |
5 سیکل در ثانیه |
3 سیکل در ثانیه |
| محدوده ولتاژ |
- 15 % ~ + 10 % |
| کوتاهترین زمان تحریک |
0.05 ثانیه |
س: آیا میتوانید نمونههای رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن اتصالات، گیج فشار و غیره.
س:چه نوع محصولاتی میتوانید بسازید؟پاسخ: ما میتوانیم انواع مختلفی از فولاد ضد زنگ بسازیم
،برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب / شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول میتواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما میتوانیم بسازیم. ما سالهاست که تامین کننده OEM هستیم و در ساخت حرفهای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.
س: آیا میتوانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار دقیق را تهیه کنید؟
پاسخ: بله، ما میتوانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
نقطه تمرکز س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانهای است و خود آببندی نمیکند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر میشوند. آببندی از طریق تغییر شکل رزوه ها حاصل میشود و معمولاً از درزگیر یا نوار برای افزایش اثر آببندی استفاده میشود.
رزوه G یک لوله مستقیم استوانهای است که برای اتصالات غیر آببند استفاده میشود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آببندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده میشود. س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،
محیط
گرم، لرزش شدید و غیره.س: در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید در مورد قطعات پنوماتیک رعایت شود؟
نقطه تمرکز اقدامات متقابل در محیط دمای بالا
| اقدامات متقابل در محیط بسیار سرد |
آببندها |
فلورورابرو، PTFE |
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
تقویت خنک کننده، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
فضای انبساط رزرو کنید |
| مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
