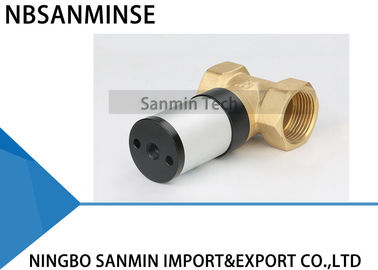

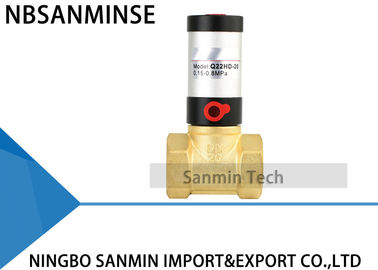

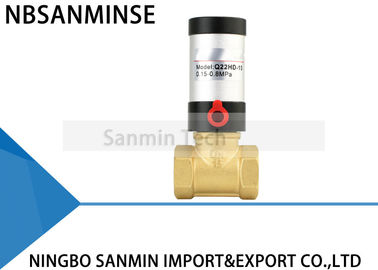

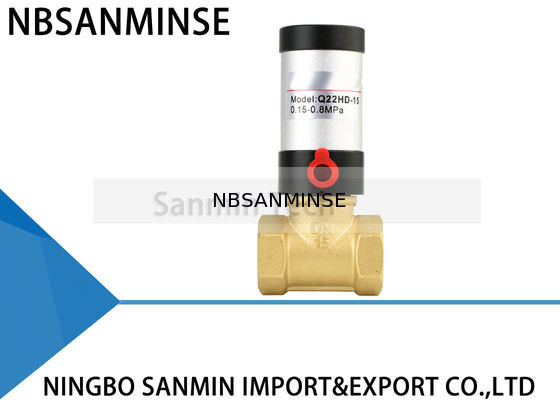

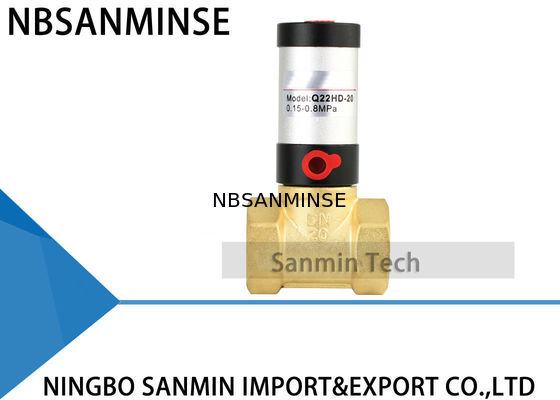

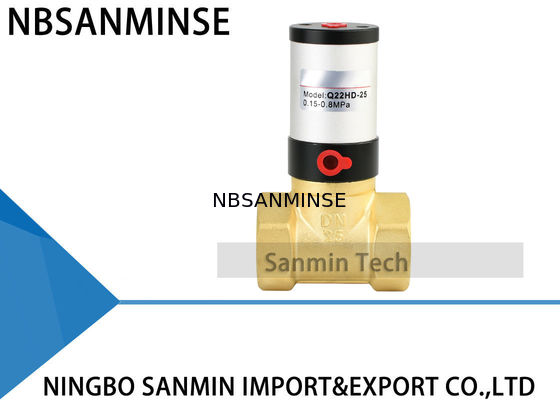

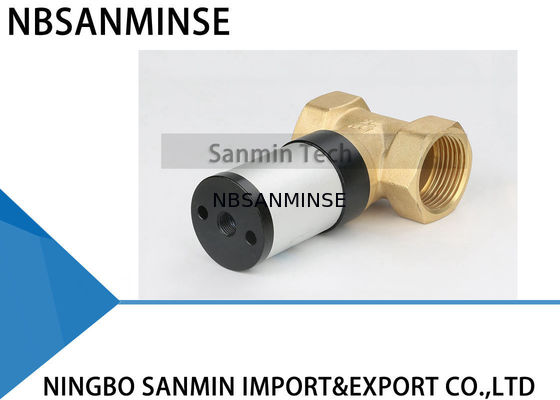

شیر کنترل پنوماتیک سری Q22HD از جنس برنج و فولاد ضد زنگ، شیر پیستونی با نیروی هوا
ابعاد
| مدل |
A |
B |
C |
D |
M |
E |
وزن (گرم) |
| Q22HD-15 |
96 |
47 |
31 |
26 |
1/8" |
1/2" |
250 |
| Q22HD-20 |
102 |
54 |
31 |
33 |
1/8" |
3/4" |
330 |
| Q22HD-25 |
115 |
66 |
38 |
39.5 |
1/8" |
1" |
490 |
| Q22HD-32 |
143 |
77 |
46 |
48 |
1/8" |
1-1/4" |
820 |
| Q22HD-40 |
160 |
86 |
56 |
54 |
1/8" |
1-1/2" |
1050 |
| Q22HD-50 |
182 |
116 |
69 |
67 |
1/8" |
2" |
1680 |
پارامترهای فنی
| مدل |
Q22HD-15 |
Q22HD-20 |
Q22HD-25 |
Q22HD-32 |
Q22HD-40 |
Q22HD-50 |
| قطر اسمی |
15 |
20 |
25 |
32 |
40 |
50 |
| اندازه پورت |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
| محیط کاری |
هوا، آب، روغن |
| فشار کاری |
0.2~0.6Mpa |
| دما |
-5~60، -5~150 درجه سانتیگراد (نوع دمای بالا) |
| KV |
4 |
5 |
10 |
25 |
25 |
40 |
ویژگی
فشار استارت پایین شیر، حساسیت بالا در هنگام بسته شدن، عملکرد آب بندی خوب، جهت ورودی دلخواه. ساختار کنترل یک طرفه و دو طرفه. در حال حاضر به طور گسترده در صنایع غذایی، دارویی، صنعتی، شستشو، پتروشیمی، متالورژی، اسپری، وسایل نقلیه و سایر ماشین آلات و تجهیزات استفاده می شود.
چرا ما را انتخاب کنید
1: سبک های متنوع برای هر محصول و محصولات پنوماتیک کاملاً سری.
2: موجودی زیاد برای ارسال سریع.
3: سفارشی سازی بر اساس درخواست ویژه شما.
4: ارائه اطلاعات رایگان محصول.
5: کیفیت قابل اعتماد تضمین شده و خدمات پس از فروش فعال.
6: گارانتی کیفیت یک ساله.
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصول دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغن اتصالات، گیج فشار و غیره.
س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم
،برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب/ شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و در ساخت آن حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.
س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
نقطه تمرکز س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای تقویت اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود. س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه عواملی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،
محیط
گرم، لرزش شدید و غیره.س: در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای قطعات پنوماتیک رعایت شود؟
نقطه تمرکز اقدامات متقابل در محیط دمای بالا
| اقدامات متقابل در محیط بسیار سرد |
آب بندی ها |
فلوروکربن، PTFE |
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
تقویت خنک کننده، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
فضای انبساط رزرو کنید |
| مواد با چقرمگی دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
