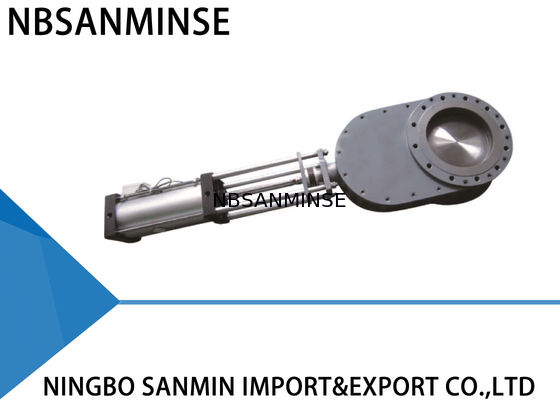

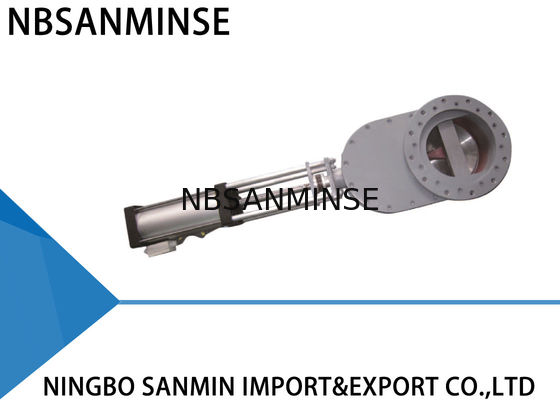

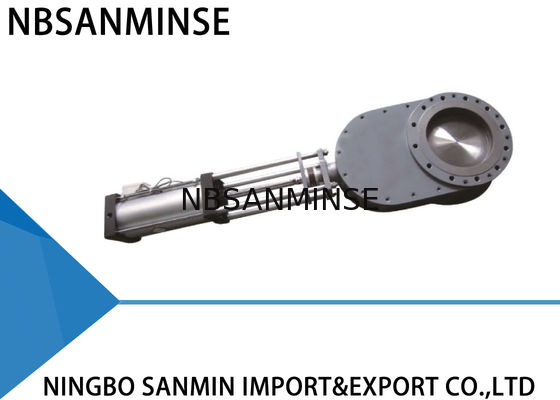

شیر دیسک دو برابر ضد پنوماتیک برای ذغال سنگ ریزه

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH Pneumatic Wear - proof Double Discs Valve ( زغال سنگ ریزدانه )

عملکرد اصلی

شیر دیسک دوتایی مدل WZ644-10Q از آب‌بندی دیسک دوتایی استفاده می‌کند و سطوح آب‌بندی از آلیاژ مقاوم در برابر سایش یا سرامیک ساخته شده‌اند. آب‌بندی 100% هوا‌بند است و شیر به عمر طولانی دست می‌یابد، به‌ویژه در کاربردها. در نتیجه، قابلیت اطمینان کلی سیستم به‌طور چشمگیری افزایش می‌یابد.

عملکرد عملیاتی

هنگامی که هوا به درگاه سیلندر بالایی وارد می‌شود، میله پیستون دیسک دوتایی را به سمت پایین فشار می‌دهد و شیر بسته می‌شود. هنگامی که هوا به درگاه سیلندر پایینی وارد می‌شود، میله پیستون دیسک دوتایی را به سمت بالا فشار می‌دهد و شیر باز می‌شود. فنر فشرده‌سازی که بین دیسک‌ها و حلقه آب‌بندی قرار می‌گیرد، دیسک‌ها را به سمت حلقه آب‌بندی فشار می‌دهد و همچنین امکان حرکت عمودی دیسک‌ها را فراهم می‌کند، که به جبران انبساط و انقباض حرارتی قطعات کمک می‌کند و آب‌بندی هوا‌بند را در همه شرایط تضمین می‌کند. هنگام فعال‌سازی شیر، دیسک دوتایی می‌چرخد تا سطوح آب‌بندی را روی هم قرار دهد و صیقل دهد. هنگامی که محصول از شیر عبور می‌کند، هر ماده‌ای که وارد محفظه داخلی می‌شود توسط عمل جریان گردابی حذف می‌شود. از این رو، شیر خود تمیز‌شونده است. می‌توان هوای اضافی را برای اطمینان از عملکرد تمیز‌کننده در محل فراهم کرد. همه این ویژگی‌ها عمر طولانی شیر را تضمین می‌کنند و قابلیت اطمینان سیستم شما را افزایش می‌دهند.

کاربردها

هرگونه گرد و غبار، پودر و محصولات دانه‌ای در نیروگاه‌های زغال‌سنگ، ذوب‌آهن، کارخانه‌های آهن و فولاد، صنایع دارویی و شیمیایی.

پارامترهای فنی

حداکثر فشار عملیاتی: 1.0 مگاپاسکال

حداکثر فشار تست: 1.5 مگاپاسکال

دمای عملیاتی: ＜200℃

فشار تست نشتی: 1.1 مگاپاسکال

نصب و راه‌اندازی

1. قبل از نصب، اطمینان حاصل کنید که محرک پنوماتیکی عاری از هرگونه نقص مانند شکستگی و فرورفتگی است.

2. اطمینان حاصل کنید که فلنج اتصال، طول ساختاری، حداکثر فشار عملیاتی و قطر اسمی با الزامات مطابقت دارد.

3. در حین نصب، مجاز به تنظیم مجدد پیچ‌ها و مهره‌هایی که در ابتدا محکم شده‌اند، نیستید. مرکز دو خط لوله و قطر شیر را هم‌محور کنید. سطح فلنج را صاف نگه دارید. به‌طور یکنواخت نیرو وارد کنید تا پیچ را محکم کنید.

4. پس از نصب، هوا را از درگاه‌های سیلندر بالایی و پایینی وارد کنید تا ببینید آیا شیر به‌طور معمول باز یا بسته می‌شود یا خیر.

5. کلید کنترل (در صورت وجود) را بررسی کنید تا ببینید آیا به‌طور قابل‌اعتمادی محکم شده است، آیا پارامتر آن با منبع تغذیه مطابقت دارد و آیا می‌تواند به‌درستی تحت شرایط باز و بسته کامل کار کند یا خیر.

روش عیب‌یابی

ابعاد نصب، نقشه شماتیک

قطعات و مواد اصلی
