شیرهای تعادل دو برابر دیسک های ضد پنوماتیک

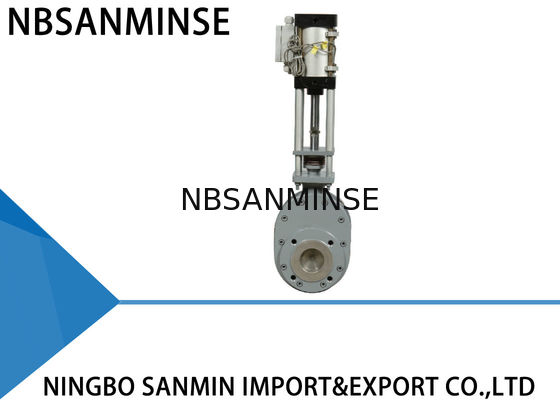

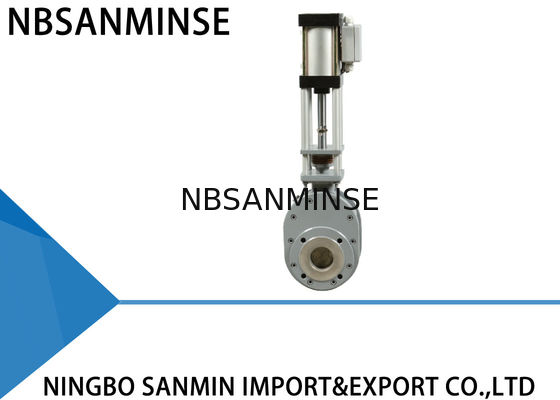

SMWZ644 ( 1 ) -10 ( 2 )- DNB -( 3 ) شیر دیسکی دوگانه ضد سایش پنوماتیک (شیر ورودی / شیر خروجی / شیر تعادل) شیر دروازه‌ای دوگانه

عملکرد اصلی

شیر دو دیسکی مدل WZ644-10Q از آب‌بندی دو دیسکی استفاده می‌کند و سطوح آب‌بندی از آلیاژ مقاوم در برابر سایش یا سرامیک ساخته شده‌اند. آب‌بندی ۱۰۰% هواگیر است و شیر عمر طولانی دارد، به خصوص در کاربردها. در نتیجه، قابلیت اطمینان کلی سیستم به طور چشمگیری افزایش می‌یابد.

عملکرد عملیاتی

هنگامی که هوا به پورت سیلندر بالایی وارد می‌شود، میله پیستون دیسک دوگانه را به سمت پایین فشار می‌دهد و شیر بسته می‌شود. هنگامی که هوا به پورت سیلندر پایینی وارد می‌شود، میله پیستون دیسک دوگانه را به سمت بالا فشار می‌دهد و شیر باز می‌شود. فنر فشرده‌سازی که بین دیسک‌ها و حلقه آب‌بندی قرار گرفته است، دیسک‌ها را به سمت حلقه آب‌بندی فشار می‌دهد و همچنین امکان حرکت عمودی دیسک‌ها را فراهم می‌کند که به جبران انبساط و انقباض حرارتی قطعات کمک کرده و آب‌بندی هواگیر را در همه شرایط تضمین می‌کند. هنگام فعال کردن شیر، دیسک دوگانه برای جلا دادن و صیقل دادن سطوح آب‌بندی می‌چرخد. هنگامی که محصول از شیر عبور می‌کند، هر ماده‌ای که وارد محفظه داخلی می‌شود توسط عمل جریان گردابی حذف می‌شود. بنابراین، شیر خود تمیز شونده است. می‌توان از پاکسازی هوای اضافی برای اطمینان از عملکرد تمیز در محل استفاده کرد. تمام این ویژگی‌ها عمر طولانی شیر را تضمین کرده و قابلیت اطمینان سیستم شما را افزایش می‌دهند.

کاربردها

هرگونه محصولات گرد و غبار، پودر و دانه‌ای در نیروگاه‌های زغال‌سوز، ذوب‌کننده‌ها، کارخانه‌های آهن و فولاد، صنایع دارویی و شیمیایی.

پارامترهای فنی

حداکثر فشار عملیاتی: ۱.۰ مگاپاسکال

حداکثر فشار تست: ۱.۵ مگاپاسکال

دمای عملیاتی: <۲۰۰ درجه سانتی‌گراد

فشار تست نشتی: ۱.۱ مگاپاسکال

نصب و کاربرد

۱. قبل از نصب، اطمینان حاصل کنید که عملگر پنوماتیک عاری از هرگونه نقص مانند شکستگی و فرورفتگی است.

۲. اطمینان حاصل کنید که فلنج اتصال، طول ساختاری، حداکثر فشار عملیاتی و قطر اسمی با الزامات مطابقت دارد.

۳. در حین نصب، مجاز به تنظیم مجدد گل پیچ‌ها و مهره‌هایی که در ابتدا سفت شده‌اند نیستید. مرکز دو خط لوله و قطر شیر را هم‌محور کنید. سطح فلنج را صاف نگه دارید. نیروی یکنواخت برای سفت کردن پیچ اعمال کنید.

۴. پس از نصب، هوا را از پورت‌های سیلندر بالا و پایین وارد کنید تا ببینید آیا شیر می‌تواند به طور عادی باز یا بسته شود.

۵. سوئیچ کنترل (در صورت وجود) را بررسی کنید تا ببینید آیا به طور قابل اعتماد سفت شده است، آیا پارامتر آن با منبع تغذیه ورودی مطابقت دارد و آیا می‌تواند در شرایط باز شدن کامل و بسته شدن کامل به درستی کار کند.

روش عیب‌یابی

قطعات اصلی و مواد

س: آیا می‌توانید نمونه‌های رایگان ارائه دهید؟

پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ ۰۰۸۶ ۱۵۱۶۸۵۳۶۰۵۵

س: دامنه کسب و کار شما چیست؟

پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغناتصالات،گیج فشارو غیره.

س: چه نوع محصولاتی می‌توانید بسازید؟پاسخ: ما می‌توانیم انواع مختلفی از فولاد ضد زنگ را بسازیم،برنج، آلومینیوم

پردازش مواد.مانند فشار بالا شیر / شیر برقی / شیر الکتریکی /شیر آب /شیر پنوماتیک/ سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره.س: آیا محصول می‌تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می‌توانیم بسازیم. ما سال‌هاست که تامین کننده OEM هستیم و در ساخت حرفه‌ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می‌توانید کالاهای برند اصلی معروف پنوماتیک و هیدرولیک، ابزار دقیق را ارائه دهید؟پاسخ: بله، ما می‌توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س: آیا گارانتی موجود است؟

پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟

پاسخ:

رزوه G استوانه‌ای است و خود آب‌بندی نمی‌کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ‌تر و تنگ‌تر می‌شوند. آب‌بندی از طریق تغییر شکل رزوه ها حاصل می‌شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب‌بندی استفاده می‌شود.

نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟

پاسخ: ۱MPa=۱۰bar≈۱۴۵psi≈۱۰kg

س: معمولاً چه چیزی باعث سوختن کویل‌های شیر برقی می‌شود؟

پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر، محیط

گرم، لرزش شدید و غیره.

س: هنگام استفاده از قطعات پنوماتیک در محیط‌های با دمای بالا یا بسیار سرد به چه نکاتی باید توجه کرد؟

نقطه تمرکز

اقدامات متقابل در محیط دمای بالا

اقدامات متقابل در محیط دمای بسیار سردآب‌بندها فلوروکربن، PTFE

نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان روانکاری
