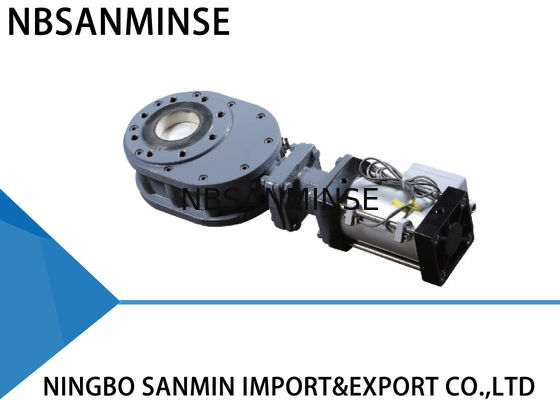

شیر دیسکی دوگانه خروجی، شیر دروازهای دیسکی دوگانه با گواهینامه ISO9001
عملکرد اصلی
شیر دو دیسکی مدل WZ644-10Q از آببندی دو دیسکی استفاده میکند و سطوح آببندی از آلیاژ مقاوم در برابر سایش یا سرامیک ساخته شدهاند. آببندی ۱۰۰٪ هوابند است و شیر عمر طولانی را به دست میآورد، به خصوص در کاربردها. در نتیجه، قابلیت اطمینان کلی سیستم به طور چشمگیری افزایش مییابد.
عملکرد عملیاتی
هنگامی که هوا به پورت سیلندر بالایی وارد میشود، میله پیستون دیسک دوگانه را به سمت پایین فشار میدهد و شیر بسته میشود. هنگامی که هوا به پورت سیلندر پایینی وارد میشود، میله پیستون دیسک دوگانه را به سمت بالا فشار میدهد و شیر باز میشود. فنر فشردهسازی که بین دیسکها و حلقه آببندی قرار گرفته است، دیسکها را به سمت حلقه آببندی فشار میدهد و همچنین امکان حرکت عمودی دیسکها را فراهم میکند که به جبران انبساط و انقباض حرارتی قطعات کمک کرده و آببندی هوابند را در همه شرایط تضمین میکند. هنگام فعال کردن شیر، دیسک دوگانه برای جلا دادن و صیقل دادن سطوح آببندی میچرخد. هنگامی که محصول از شیر عبور میکند، هر مادهای که وارد محفظه داخلی شود توسط جریان گردابی حذف میشود. بنابراین، شیر خود تمیز شونده است. میتوان از پاکسازی هوای اضافی برای اطمینان از عملکرد تمیز در محل (CIP) استفاده کرد. تمام این ویژگیها عمر طولانی شیر را تضمین کرده و قابلیت اطمینان سیستم شما را افزایش میدهند.
کاربردها
محصولات گرد و غبار، پودر و دانهای در نیروگاههای زغالسنگ، ذوب فلزات، کارخانههای آهن و فولاد، صنایع دارویی و شیمیایی.
پارامترهای فنی
حداکثر فشار عملیاتی: ۱.۰ مگاپاسکال
حداکثر فشار تست: ۱.۵ مگاپاسکال
دمای عملیاتی: <۲۰۰ درجه سانتیگراد
فشار تست نشتی: ۱.۱ مگاپاسکال
نصب و کاربرد
۱. قبل از نصب، اطمینان حاصل کنید که عملگر پنوماتیک عاری از هرگونه نقص مانند شکستگی و فرورفتگی است.
۲. اطمینان حاصل کنید که فلنج اتصال، طول ساختاری، حداکثر فشار عملیاتی و قطر اسمی با الزامات مطابقت دارند.
۳. در حین نصب، مجاز به تنظیم مجدد گل پیچها و مهرههایی که در ابتدا سفت شدهاند نیستید. مرکز دو خط لوله و قطر شیر را هممحور قرار دهید. سطح فلنج را صاف نگه دارید. نیروی یکنواخت برای سفت کردن پیچ اعمال کنید.
۴. پس از نصب، هوا را از پورتهای سیلندر بالا و پایین وارد کنید تا ببینید آیا شیر میتواند به طور عادی باز یا بسته شود.
۵. سوئیچ کنترل (در صورت وجود) را بررسی کنید تا ببینید آیا به طور قابل اعتماد سفت شده است، آیا پارامتر آن با منبع تغذیه ورودی مطابقت دارد و آیا میتواند در شرایط باز شدن کامل و بسته شدن کامل به درستی کار کند.
روش عیبیابی
| عیوب |
علت |
روش عیبیابی |
| نشتی در سطح آببندی |
کثیفی بین دیسک و سطح آببندی |
کثیفی را بردارید |
| آسیب به جفت حلقه آببندی |
تعمیر یا تعویض کنید |
| نشتی در اتصال فلنج |
پیچ به طور ناهموار سفت شده است |
پیچ را به طور یکنواخت سفت کنید |
| آسیب به سطح فلنج |
سطح فلنج را تعمیر کنید |
| آسیب به فاصله گذار |
فاصله گذار را تعویض کنید |
| شیر به درستی باز یا بسته نمیشود |
رسوب گرد و غبار |
گرد و غبار را به طور منظم بردارید |
| فشار هوای ناکافی، نشتی شدید |
خط لوله تامین هوا را تعمیر کنید |
| اجزای پنوماتیک فرسوده شده و کارایی خود را از دست دادهاند |
اجزای آسیب دیده را تعویض کنید |
| نشتی جعبه پرکننده |
پرکننده فرسوده شده و به شدت ساییده شده است |
پرکننده را تعویض کنید |
ابعاد نصب، نقشه کلی
| مدل (سری A) |
DN |
L |
d |
K |
D |
H |
n-M |
2-A |
| WZ644-10Q-40 |
40 |
120 |
84 |
110 |
150 |
443 |
4-M16 |
2-G1/4 |
| WZ644-10Q-50 |
50 |
120 |
99 |
125 |
165 |
463 |
4-M16 |
2-G1/4 |
| WZ644-10Q-65 |
65 |
120 |
118 |
145 |
180 |
528 |
4-M16 |
2-G1/4 |
| WZ644-10Q-80 |
80 |
120 |
132 |
160 |
195 |
558 |
8-M16 |
2-G1/4 |
| WZ644-10Q-100 |
100 |
120 |
156 |
180 |
215 |
601 |
8-M16 |
2-G1/4 |
| WZ644-10Q-125 |
125 |
160 |
184 |
210 |
250 |
730 |
8-M16 |
2-G3/8 |
| WZ644-10Q-150 |
150 |
160 |
211 |
240 |
285 |
798 |
8-M16 |
2-G3/8 |
| WZ644-10Q-175 |
175 |
160 |
241 |
270 |
315 |
894 |
8-M16 |
2-G3/8 |
| WZ644-10Q-200 |
200 |
160 |
266 |
295 |
340 |
958 |
8-M16 |
2-G1/2 |
| WZ644-10Q-225 |
225 |
160 |
294 |
325 |
370 |
1028 |
12-M20 |
2-G1/2 |
قطعات و مواد اصلی
| مورد |
نام |
جنس |
مورد |
نام |
جنس |
| 1 |
بدنه شیر |
چدن داکتیل |
5 |
قطعه اتصال T شکل |
فولاد ریختهگری |
| 2 |
بدنه شیر جانبی |
چدن داکتیل |
6 |
درب انتهایی |
فولاد 45# |
| 3 |
حلقه آببندی |
فولاد کربن + آلیاژ ویژه |
7 |
گردن اتصال |
چدن آلیاژی |
| 4 |
دیسک |
فولاد کربن + آلیاژ ویژه |
8 |
عملگر پنوماتیک آلومینیومی |
سیلندر آلومینیومی |
س: آیا میتوانید نمونههای رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغناتصالات فشار سنجو غیره.
س:چه نوع محصولاتی میتوانید بسازید؟پاسخ: ما میتوانیم انواع مختلفی از فولاد ضد زنگ بسازیم،
برنج، آلومینیومپردازش مواد. مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب/شیر پنوماتیک /سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول میتواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما میتوانیم بسازیم. ما سالهاست که تامین کننده OEM هستیم و در ساخت حرفهای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا میتوانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک و ابزار دقیق را تهیه کنید؟
پاسخ: بله، ما میتوانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.
اقدامات متقابل در محیط دمای بالا پاسخ:
رزوه G استوانهای است و خود آببندی نمیکند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگتر و تنگتر میشوند. آببندی از طریق تغییر شکل رزوه ها حاصل میشود و معمولاً از درزگیر یا نوار برای افزایش اثر آببندی استفاده میشود.
رزوه G یک لوله مستقیم استوانهای است که برای اتصالات غیر آببند استفاده میشود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آببندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه ۶۰ درجه است که عمدتاً در آمریکای شمالی استفاده میشود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟ پاسخ: ۱MPa=۱۰bar≈۱۴۵psi≈۱۰kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پیلوت، مشکل هسته شیر و فنر،
محیط
گرم، لرزش شدید و غیره.
س:در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید در مورد اجزای پنوماتیک رعایت شود؟ نقطه تمرکز
اقدامات متقابل در محیط دمای بالا اقدامات متقابل در محیط بسیار سرد
| آببندی ها |
فلورورابرب، PTFE |
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
| تصفیه منبع هوا |
خنکسازی را تقویت کنید، حذف آب کارآمد |
خشک کردن نقطه شبنم فوقالعاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
| قطعات فلزی |
فضای انبساط را رزرو کنید |
موادی با چقرمگی در دمای پایین انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
| اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
| نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپوشانید |
|
|
|
