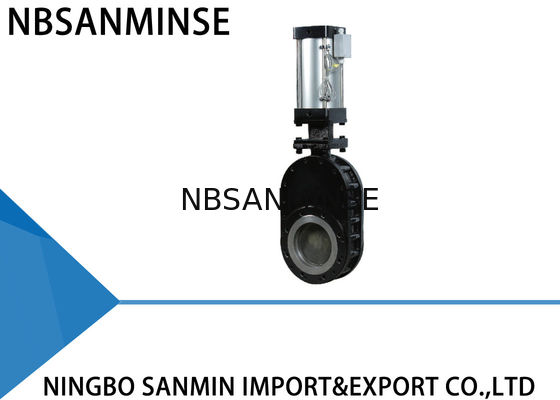

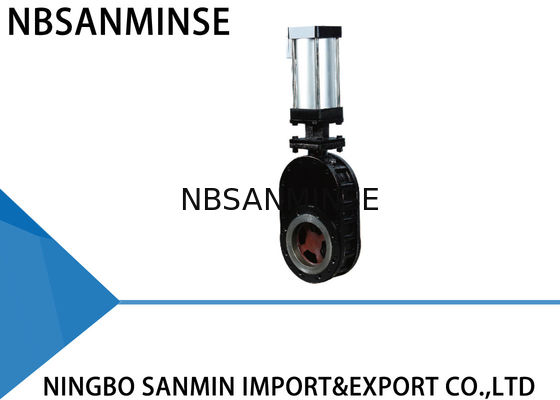

نوع سفارشی هوا نوع چک کردن شیر برای صنایع دارویی / شیمیایی

توضیحات محصول

نوع سفارشی هوا نوع چک کردن شیر برای صنایع دارویی / شیمیایی

عملکرد اصلی

دریچه دو دیسک مدل WZ644-10Q با استفاده از دو دیسک مستطیلی و سطوح آب بندی از آلیاژ مقاوم در برابر سایش یا سرامیک ساخته شده است. مهر و موم 100٪ هوادهی است و شیر عملکرد عمر طولانی دارد، به خصوص در برنامه های کاربردی. در نتیجه، قابلیت اطمینان سیستم به طور چشمگیری افزایش می یابد.

عملکرد عملیاتی

هنگامی که هوا به داخل بندر فوقانی سیلندر وارد می شود، میله پیستون دو دیسک پایین را پایین می آورد و دریچه بسته می شود. هنگامی که هوا به پورت سیلندر پایین وارد می شود، میله پیستون دو دیسک را بالا می برد و شیر باز می شود. محفظه فشرده بین دیسکها و مهر و موم قرار داده شده، دیسک ها را بر روی حلقه مهر و موم می کند و همچنین باعث حرکت عمودی دیسک ها می شود که کمک می کند تا انعطاف پذیری حرارتی و انقباض قطعات را جبران کند و در هر شرایطی مهر و موم هوادهی را تضمین کند. هنگامی که شیر را فعال می کنید، دیسک دو بار چرخش می دهد و سطوح آب بندی را له می کند. هنگامی که جریان محصول از طریق شیر جریان می یابد، هر ماده ای که وارد محفظه داخلی می شود، با عمل جریانی گرداب برداشته می شود. از این رو، شیر خود تمیز است. خنک کننده هوای اضافی می تواند برای اطمینان از عملکرد تمیز در محل ارائه شود. تمام این خصوصیات، خدمات طولانی برای شیر را تضمین می کنند و قابلیت اطمینان سیستم شما را افزایش می دهند.

برنامه های کاربردی

هر گونه گرد و غبار، پودر و محصولات دانه ای در نیروگاه های برق زغال سنگ، ذوب، آهن و فولاد، صنایع دارویی و شیمیایی.

پارامترهای فنی

حداکثر فشار عملیاتی: 1.0MPa

حداکثر فشار تست: 1.5MPa

دمای کار: 200 ℃

فشار آزمون نشت: 1.1MPa

نصب و کاربرد

1. قبل از نصب، اطمینان حاصل کنید که دستگاه پنوماتیک از هر گونه نقصی مانند شکستگی و مقعر نباشد.

2. اطمینان حاصل کنید که فلنج مشترک، طول ساختاری، حداکثر فشار کاری و قطر اسمی با شرایط مورد نیاز است.

3. در طول نصب، مجاز به تنظیم مجدد ستدس ها و آجیل هایی که در اصل نصب شده اند، مجاز نیست. مرکز دو خط لوله و قطر شیر را به هم متصل کنید. سطح فلنج را مسطح نگه دارید. به طور یکنواخت نیرو را برای تکان دادن پیچ اعمال کنید.

4. پس از نصب، هوا را از پورت های سیلندر بالا و پایین وارد کنید تا ببینید آیا شیر می تواند به طور معمول باز یا بسته شود.

5. کلید کنترل (اگر وجود دارد) را بزنید تا ببیند آیا آن قابل اعتماد بسته است یا خیر، آیا پارامتر آن با منبع قدرت دسترسی است و آیا می توان آن را در شرایط کامل باز و بسته شدن کامل کار کرد.

روش عیب یابی

ابعاد نصب، طراحی خلاصه

قطعات اصلی و مواد
