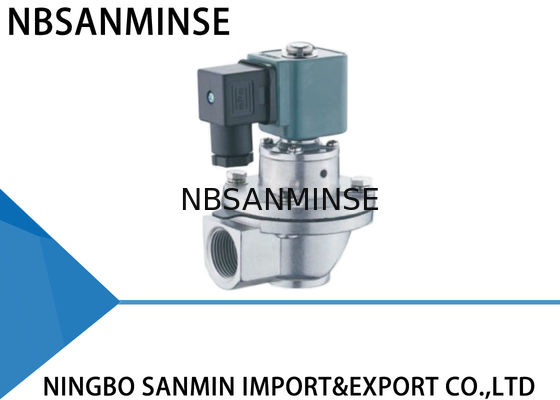

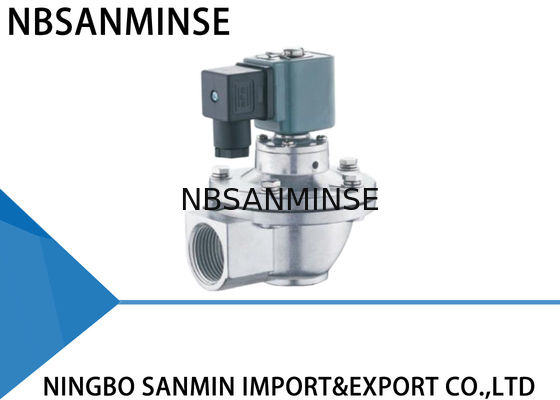

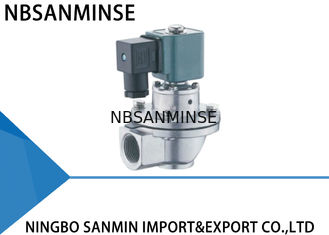

شیر پالس پنوماتیک با زاویه راست ، دریچه پالس الکترومغناطیسی QD-Z-20/25 سری سری SBFEC

سیگنال پالس از بین می رود و بهار آرماتور بلافاصله برای از سرگیری نوار متحرک کار می کند تا سوراخ تعادل بسته شود. گاز فشار در حفره عقب دیافراگم و فنر با هم کار می کنند تا دریچه را ببندیم تا تمیز شود.
سوراخ میرایی در دیافراگم برای خنک کردن جریان هوا در هنگام تحریک نوار متحرک برای تعادل و انتقال هوا به حفره عقب به محض بسته شدن سوراخ تعادل برای بسته شدن گذرگاه و متوقف کردن تمیز ، کار می کند.

عدم موفقیت و عیب یابی مشترک

در حین نصب و راه اندازی

پدیده شکست

1 همه دریچه ها نمی توانند باز شوند ، اما قسمت پیشرو عمل می کند.

2 برخی از دریچه ها کار نمی کنند ، اما برخی دیگر طبیعی هستند.

3 دریچه ها همه نمی توانند بسته شوند. نشتی وجود دارد. امکان ایجاد گنبد گازی وجود ندارد.

4 بعضی از دریچه ها نمی توانند بسته شوند. نشتی وجود دارد.

5 بستن دریچه به آرامی انجام می شود.

دلیل احتمالی

1 فشار گنبد گاز را بررسی کنید تا ببینید خیلی کم است.

2 اتصال سیم پیچ و سیم پیچ را بررسی کنید

3 (1) دریچه Y برخی دریچه ها برای همان گنبد گازی در حال نشت هستند و به این ترتیب نشتی برای همه دریچه ها ایجاد می شود.

3 (2) شیر Z. ورودی شیر و پوزه دمیده به عقب نصب می شود.

4 برخی غبارها یا بقایای غشاء وجود دارد ، بطوریکه هسته آهن در حال حرکت را مسدود می کند.

5 دیافراگم غشایی مسدود شده است.

عیب یابی

1 نشت را بررسی کنید

2 لوازم جانبی را تعویض کنید

3 (1) نشت را بررسی کنید

3 (2) دوباره نصب کنید

4 غشاء را تمیز کنید و بررسی کنید که غشای آن کامل است. هسته آهنی در حال حرکت و قفل هوا را بررسی کنید.

5 سوراخ غشایی را غرق کنید

در طول دوره استفاده

پدیده شکست

1 برخی دریچه ها در حال نشت است. غشاء نمی تواند محکم بسته شود و شیر همیشه باز است

مقدار کمی.

2 کوئل داغ است و در حال سوختن است.

3 ولتاژ وجود دارد اما شیر کار نمی کند.

4 دمای محیط زیر -20 است. شیر در حال نشت است و نمی تواند باز شود.

دلیل احتمالی

1 بر روی غشای خاکی یا زباله وجود دارد ، قسمت اصلی آسیب دیده است. هسته آهنی در حال مسدود است.

2 خیلی طولانی روشن شده است

3 غشای آسیب دیده و فضای باز مسدود شده است.

4 دمای محیط خیلی کم است و در اینجا یخچال در شیر است.

عیب یابی

1 غشاء را تمیز کنید و بررسی کنید که قطعه غشایی کامل است. هسته آهنی در حال حرکت و قفل هوا را بررسی کنید. لوازم جانبی را در صورت لزوم تعویض کنید.

2 وضعیت کار سیستم کنترل را بررسی کنید.

3 لوازم جانبی را به موقع تعویض کنید.

4 به عایق کاری و حفظ دمای مناسب توجه کنید.

ساخت مواد

غشاهای با کیفیت خوب باید از تمام شیرآلات انتخاب شده و مورد استفاده قرار گیرند که هر قسمت در هر روش تولید بررسی می شود و مطابق با تمام مراحل ، در مونتاژ قرار می گیرد. هر دریچه تمام شده باید آزمایش دمیدن الکتروفیس باشد.
