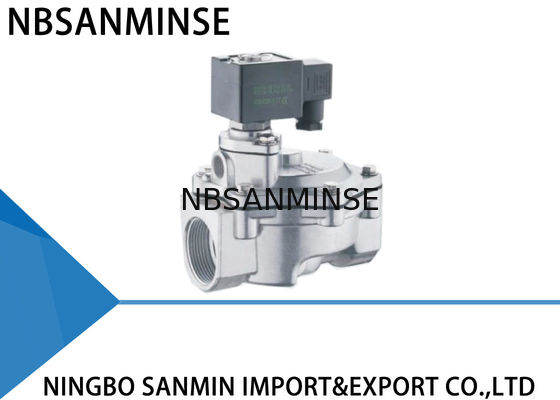

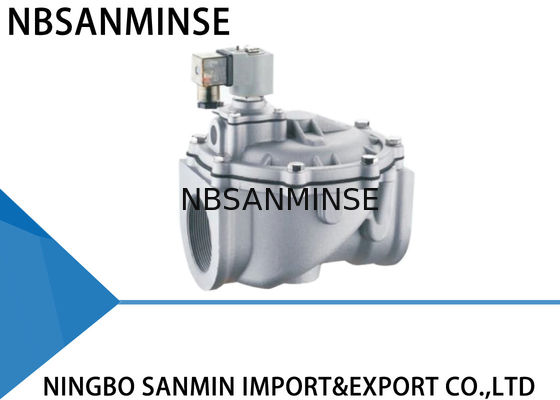

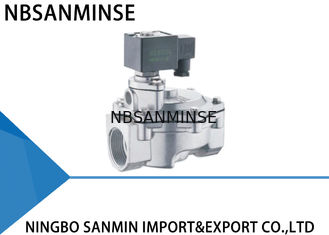

دریچه پنوماتیک پالس SANMIN دریچه ضد گرد و غبار هوای پاک 1 - 1 / 4 اینچ نوع ASCO

شیر پالس پنوماتیک SANMIN ضد گرد و غبار شیر هوای پاک 1 - 1/4 اینچ نوع ASCO

شیر پالس از سر خلبان، دیافراگم و بدنه آلومینیومی شیر تشکیل شده است. مساحت حفره پشتی دیافراگم بزرگتر از حفره جلویی است. دیافراگم به دلیل اثر فشار زیاد در موقعیت بسته نگه داشته می شود.

کنترل کننده پالس الکتریکی سیگنال های ورودی را ارسال می کند تا آرمیچر الکترومغناطیسی میله متحرک را جذب کند. سوراخ تعادل را برای آزادسازی سریع گاز فشار در حفره پشتی دیافراگم باز می کند؛ گاز فشار در حفره جلویی دیافراگم را بالا نگه می دارد تا مسیر را باز کند و شیر شروع به تمیز کردن می کند.

سیگنال پالس ناپدید می شود و فنر آرمیچر بلافاصله برای بازیابی میله متحرک کار می کند تا سوراخ تعادل را ببندد. گاز فشار در حفره پشتی دیافراگم و فنر با هم کار می کنند تا مسیر را ببندند و شیر تمیز کردن را متوقف می کند.
سوراخ دمپر در دیافراگم برای دمپ کردن جریان هوا هنگام بالا نگه داشتن میله متحرک آرمیچر برای تعادل و انتقال هوا به حفره پشتی به محض بسته شدن سوراخ تعادل برای بستن مسیر و توقف تمیز کردن عمل می کند.

ساختار مواد

غشاهای با کیفیت خوب برای تمام شیرها انتخاب و استفاده می شوند، با بررسی هر قسمت در هر مرحله تولید، و قرار دادن در خط مونتاژ مطابق با تمام مراحل. هر شیر تکمیل شده باید تست دمش الکتریکی را انجام دهد.

خرابی رایج و عیب یابی

در طول نصب و راه اندازی

پدیده های خرابی

1. همه شیرها باز نمی شوند، اما قسمت پیشرو عمل می کند.

2. برخی شیرها کار نمی کنند، اما بقیه عادی هستند.

3. همه شیرها بسته نمی شوند. نشتی وجود دارد. راهی برای ایجاد گنبد گاز وجود ندارد.

4. برخی شیرها بسته نمی شوند. نشتی وجود دارد.

5. بستن یک شیر کند است.

1. مقداری کثیفی یا زباله روی غشا وجود دارد، قسمت پیشرو آسیب دیده است. هسته آهنی متحرک مسدود شده است.

1. فشار گنبد گاز را بررسی کنید تا ببینید آیا خیلی کم است.

2. اتصال سیم پیچ شیر و سیم پیچ را بررسی کنید

3 (1). شیر Y. برخی شیرها برای همان گنبد گاز نشتی دارند، بنابراین باعث نشتی برای همه شیرها می شوند.

3 (2). شیر Z. ورودی شیر و نازل دمیدن به اشتباه نصب شده اند.

4. مقداری کثیفی یا زباله روی غشا وجود دارد، ii هسته آهنی متحرک را مسدود می کند.

5. سوراخ غشا مسدود شده است.

1. غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید.

1. نشتی را بررسی کنید

2. لوازم جانبی را تعویض کنید

3 (1). نشتی را بررسی کنید

3 (2). مجدداً نصب کنید

4. غشا را تمیز کنید و بررسی کنید که غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید.

5. سوراخ غشا را لایروبی کنید

در طول دوره استفاده

پدیده های خرابی

1. برخی شیرها نشتی دارند. غشا نمی تواند محکم بسته شود و شیر همیشه کمی باز است.

2. سیم پیچ داغ شده و سوخته است.

3. ولتاژ وجود دارد اما شیر کار نمی کند.

4. دمای محیط زیر -20 درجه سانتیگراد است. شیر نشتی دارد و باز نمی شود.

دلیل احتمالی

1. مقداری کثیفی یا زباله روی غشا وجود دارد، قسمت پیشرو آسیب دیده است. هسته آهنی متحرک مسدود شده است.

2. بیش از حد طولانی روشن بوده است.

3. غشا آسیب دیده و سوراخ مسدود شده است.

4. دمای محیط خیلی پایین است و در شیر یخ وجود دارد.

عیب یابی

1. غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید.

2. وضعیت کار سیستم کنترل را بررسی کنید.

3. لوازم جانبی را به موقع تعویض کنید.

4. به عایق بندی و حفظ دمای مناسب توجه کنید.

س: آیا می توانید نمونه های رایگان ارائه دهید؟

پاسخ: بله،

اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055 س: دامنه کسب و کار شما چیست؟

پاسخ: دامنه کسب و کار ما

خدمات قطعات اتوماسیون صادر کننده با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک،هوا و روغن  اتصالات, گیج فشار و غیره.س:

چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم,

برنج، آلومینیومپردازش مواد. مانند فشار بالاشیر / شیر برقی / شیر برقی /شیر آب/شیر پنوماتیک /سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟

پاسخ: بله، ما می توانیم Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را عرضه کنیم.

س:

آیا گارانتی موجود است؟

پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.

اقدامات متقابل در محیط دمای بالا پاسخ:

رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.

رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.

س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟ پاسخ: 1MPa=10bar≈145psi≈10kg

س: معمولاً چه چیزی باعث سوختن سیم پیچ های شیر برقی می شود؟

پاسخ: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود مایع به سر خلبان، مشکل هسته و فنر شیر،

محیط

داغ، لرزش شدید و غیره.

س:در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه نکاتی باید رعایت شود؟ نقطه تمرکز

اقدامات متقابل در محیط دمای بالا اقدامات متقابل در محیط سرد شدید
