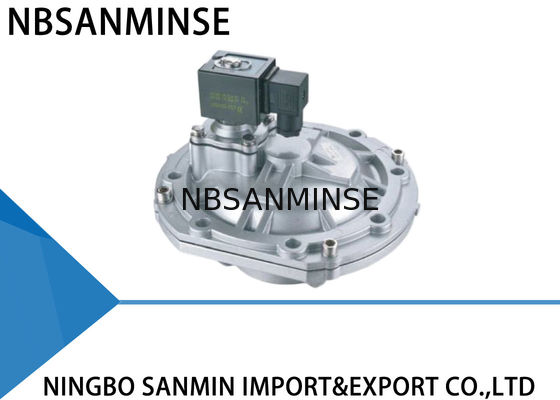

شیر پالس پنوماتیک QA-Y-76S نوع بزرگ غوطه ور دریچه ضد غبار نوع Asco

QA-Y- 76S دریچه پالس پنوماتیک مشابه دریچه پالس Asco 3 " اندازه پورت

استفاده

دریچه الکترومغناطیسی (همچنین به عنوان دریچه دیافراگم نامیده می شود) سوئیچ برای هوای فشرده در سیستم تنفس پاک کننده گرد و غبار فیلتر کیسه پالس است.توسط سيگنال هاي خروجي دستگاه کنترل پرتاب پالس کنترل مي شود, it makes dust clean to the filter bags cell by cell to keep the resistance of the baghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .

نوع Y دریچه های الکترومغناطیسی پالس یک فرعی برای موقعیت های کاری دریچه های جاسازی شده) ، به طور مستقیم در کیسه گاز نصب می شود، با ویژگی های جریان بهتر.که مناسب براي کار در موقعيت از دست دادن فشار گاز منبع خواهد بود .

اصل کار

دریچه دیافراگم الکترومغناطیسی از دو سلول گاز تشکیل شده وقتی هوا فشرده متصل می شهفشار در سلول گاز عقب، دیافراگم را به سمت خروجی شیر فشار می دهد و شیر الکترومغناطیسی در حالت بسته می ماند..

وقتی که شیر نبض الکترومغناطیسی به موقعیت اصلی اش برگردد

راه فرار هوا از سلول گاز عقب بسته می شود و فشار در سلول گاز عقب افزایش می یابد که دیافراگم را دوباره نزدیک می کند.

سيگنال هاي الکتريکي از دستگاه کنترل پرتاب پالس ، داراي فشار الکترومغناطيسي را حرکت ميده.خروجی هوا از سلول گاز عقب باز می شود و سلول گاز کیسه عقب به سرعت فشار خود را از دست می دهد.، به این ترتیب دیافراگم به عقب حرکت می کند و هوا فشرده از طریق خروجی دریچه بیرون می رود. دریچه پالس الکترومغناطیسی وارد حالت باز می شود.

دریچه پالس از سر خلبان، دیافراگم و بدن آلومینیومی دریچه تشکیل شده است. منطقه حفره پشت دیافراگم بزرگتر از جلو است.دیافراگم در موقعیت بسته به دلیل اثر فشار بزرگ نگه داشته می شود.
کنترل کننده پالس الکتریکی سیگنال های ورودی را ارسال می کند به طوری که آرماتور الکترومغناطیسی می تواند میله حرکت را جذب کند.باز کردن سوراخ تعادل به آزاد کردن گاز فشار در حفره پشت دیافراگم به سرعتگاز تحت فشار در حفره جلو دیافراگم را نگه می دارد تا گذرگاه را باز کند و شیر شروع به تمیز کردن می کند.
سیگنال پالس ناپدید می شود و بهار آرماتور بلافاصله کار می کند تا می تواند به حرکت بار بازگردد تا سوراخ تعادل را ببندد.گاز فشار در حفره پشت دیافراگم و بهار کار با هم برای بستن گذرگاه دریچه توقف تمیز کردن.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

دمای محیط: -25~60°C برای دمای پایین تر یا بالاتر سفارشی

رطوبت نسبی: ≤85%

محیط کاری: هوای تمیز

ولتاژ: AC220V/DC24V/AC110V/AC24V سفارشی

کلاس حفاظت: IP65

عمر دیافراگم: بیش از یک میلیون چرخه

CV / KV: برای جزئیات با ما تماس بگیرید

چرا ما رو انتخاب کردي؟

1: سبک های مختلف برای هر محصول و محصولات کاملا سری پنوماتیک.
2: ذخيره هاي زيادي براي حمل و نقل سريع
3: کیفیت بالا با قیمت رقابتی
4: سفارش نمونه و سفارش کمی قابل قبول است.

س: ميشه نمونه هاي مجاني رو ارائه بديد؟

جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چيه ؟

جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره

سوال:Wچه نوع محصولاتی می تونید درست کنید؟

ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره

س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟

جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.

س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟

ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.

سوال: گارانتی وجود داره؟

A: بله، معمولا محصولات یک سال تضمین کیفیت است.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟

الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود

رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود

سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟

A: 1MPa=10bar≈145psi≈10kg

سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟

A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره

سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
