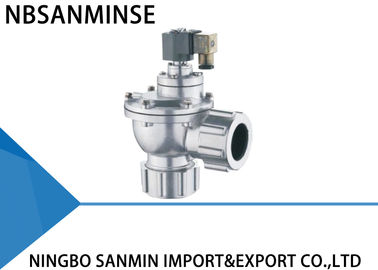

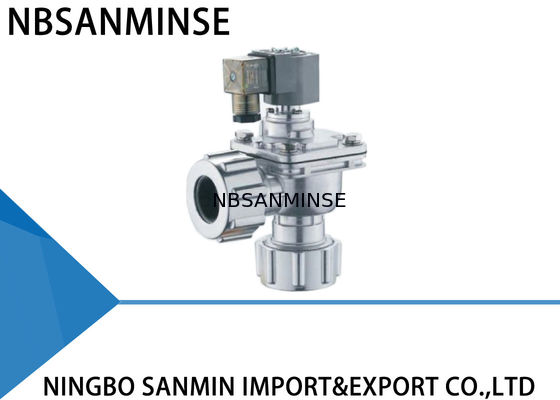

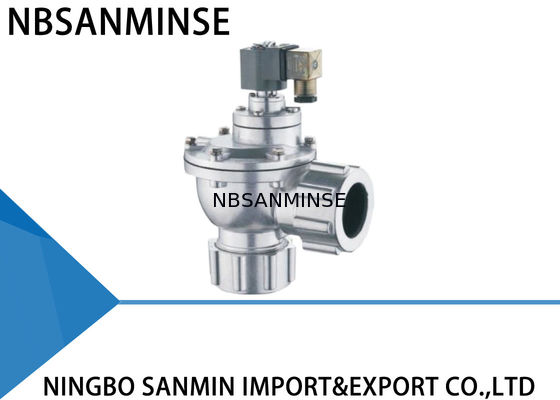

Sanmin Pneumatic Pulse Valve با عملکرد بالا با ADC12 که به صورت مدفوع ریخته می شود
GOYEN نوع مشابه
نوع زاویه راست
دریچه پالس از سر خلبان، دیافراگم و بدن آلومینیومی دریچه تشکیل شده است. منطقه حفره پشت دیافراگم بزرگتر از جلو است.دیافراگم در موقعیت بسته به دلیل اثر فشار بزرگ نگه داشته می شود.
سیگنال پالس ناپدید می شود و بهار آرماتور بلافاصله کار می کند تا می تواند به حرکت بار بازگردد تا سوراخ تعادل را ببندد.گاز فشار در حفره پشت دیافراگم و بهار کار با هم برای بستن گذرگاه دریچه توقف تمیز کردن.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
ساخت مواد
| بدن |
مدل ADC12 |
| زره |
430FR فولاد ضد زنگ |
| دیافراگم |
نیترل یا ویتون |
| بهار |
321 فولاد ضد زنگ |
| دستگاه های اتصال |
302 فولاد ضد زنگ |
پارامتر فنی
|
زاويه راست |
جاسازی شده |
خط داخلی |
پلگ |
| فشار طراحی |
0.3 ~ 0.8MPa |
0.2 ~ 0.8MPa |
0.3 ~ 0.8MPa |
0.2~1.0MPa |
| فشار کاری |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
| دمای محیط |
-25~60°C برای دمای پایین تر یا بالاتر سفارشی |
| رطوبت نسبی |
≤85% |
| روش کار |
هوای پاک |
| ولتاژ |
AC220V/DC24V/AC110V/AC24V سفارشی |
| کلاس حفاظت |
IP65 |
| عمر دیافراگم |
بیش از یک میلیون چرخه |
| Cv/Kv |
برای جزئیات با ما تماس بگیرید |
خرابی های رایج و رفع مشکل
| مدت استفاده |
پدیده های شکست |
علت احتمالی |
راه حل مشکل |
| در طول نصب و راه اندازی |
تمام دریچه ها نمی تونن باز بشن، ولی قسمت پیشرو کار میکنه. |
فشار گنبد گاز رو چک کن تا ببيني که خيلي کم شده. |
نشت رو چک کن |
| بعضی از شیرها کار نمیکنن ولی بقیه اش عادی هستن |
بررسی اتصال کویل شیر و کویل |
لوازم جانبی رو تعویض کن |
| تمام دریچه ها نمی تونن بسته بشن، یه نشت وجود داره، راهی برای ایجاد گنبد گاز وجود نداره |
چند تا از دریچه های یک گنبد گاز در حال نشت هستند و باعث نشت تمام دریچه ها می شوند. |
نشت رو چک کن |
| دریچه Z، ورودی دریچه و دهن تنفس به عقب نصب شده |
نصب مجدد |
| بعضی از شیرها نمی تونن بسته بشن. |
يه مقدار کثافت يا باقيمانده روي غشايش وجود داره که باعث مسدود شدن هسته ي آهن در حال حرکت ميشه |
غشا رو تميز کنيد و بررسي کنيد که غشا کامل شده |
| بسته شدن دریچه آهسته است. |
سوراخ غشا مسدود شده |
حفره غشا را خیس کنید |
| در طول دوره استفاده |
برخی از شیرها نشت دارند. غشا نمی تواند به طور محکم بسته شود و شیر همیشه باز است.
خیلی کم.
|
يه مقدار کثافت يا باقيمانده روي غشايش وجود داره قسمت جلويش آسيب ديده |
غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهن متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را جایگزین کنید. |
| کپسول داغ و سوخته است. |
خیلی وقته که روشن شده |
حالت کار سیستم کنترل را بررسی کنید. |
| ولتاژ وجود دارد اما شیر کار نمی کند. |
غشا آسیب دیده و سوراخ بسته شده |
لوازم جانبی رو به موقع عوض کن |
| دمای محیط زیر -20 درجه سانتیگراد است. شیر نشت دارد و نمی تواند باز شود. |
دمای محیط خیلی پایین است و اینجا یخ در شیر است. |
به عایق بندی و حفظ دمای مناسب توجه کنید. |
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
