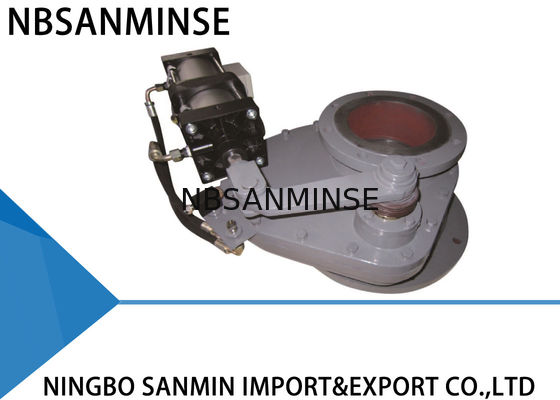

SMDF-DNB-J Double Disk Gate Valve کوچک بار شروع برای سیستم حمل و نقل خاکستری

شیر دروازه‌ای دیسک دوتایی SMDF-DNB-J بار راه‌اندازی کوچک برای سیستم انتقال خاکستر

اطلاعات تولید

شیر دیسک دوار از ساختار جفت اصطکاکی سرامیکی یا فلز سخت استفاده می‌کند که آن را سایشی‌تر و آب‌بندی بهتری می‌کند. به دلیل ساختار منحصر به فرد آن، فقط به یک بار راه‌اندازی کوچک نیاز دارد. علاوه بر این، خاکسترها به دلیل همین دلیل به سختی در بدنه شیر جمع می‌شوند. تمام این ویژگی‌ها شیر دیسک دوار را بادوام می‌کند.

اصل کار

کاربردها

شیر دیسک دوار را می‌توان در سیستم انتقال خاکستر در نیروگاه‌های حرارتی استفاده کرد. همچنین می‌توان آن را در معادن، کارخانه‌های سیمان، کارخانه‌های آهک، کارخانه‌های متالورژی، کارخانه‌های شیمیایی و سایر زمینه‌هایی که نیاز به انتقال خاکستر خورنده یا ساینده دارند، اعمال کرد.

پارامترهای فنی

. حداکثر فشار کاری: 1.0 مگاپاسکال

. حداکثر فشار تست: 1.5 مگاپاسکال

. دمای کارکرد: ≤ 200℃

. فشار تست نشتی: 1.1 مگاپاسکال

نصب

1. قبل از نصب، لطفاً این دفترچه راهنما را با دقت مطالعه کنید و وضعیت عملگر پنوماتیکی را بررسی کنید.

2. اطمینان حاصل کنید که ابعاد فلنج، حداکثر فشار کاری و قطر اسمی داخلی الزامات را برآورده می‌کند.

3. پیچ و مهره‌ها را تنظیم نکنید. و مطمئن شوید که مرکز دو خط لوله و مرکز شیر هم محور هستند. سطح فلنج باید صاف باشد و بدون شیب نسبتاً زیاد افقی بماند تا اطمینان حاصل شود که شیر می‌تواند محکم شود و به خوبی کار کند. علاوه بر این، پیچ‌ها باید متقارن بسته شوند.

4. پس از نصب، هوا را به دو ورودی هوای عملگر پنوماتیکی پمپ کنید و مطمئن شوید که صفحه شیر به درستی کار می‌کند.

5. اگر کلید کنترل نصب شده است، اطمینان حاصل کنید که پارامترهای آن می‌تواند منبع تغذیه خارجی را برآورده کند و می‌تواند به درستی در حالت کاملاً باز یا کاملاً بسته کار کند.

روش عیب‌یابی

ابعاد نصب و طرح کلی
