درب آلومینیومی ضد انفجار شیر پالس سولینوئید 55°C 0.3-0.7Mpa 19W
جزئیات محصول:
|
|
محل منبع: | Ningbo |
---|---|
نام تجاری: | NBSANMINSE |
گواهی: | ISO9001 |
شماره مدل: | QG - Y - 89S 102SA |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | 20 |
قیمت: | Negotiation |
جزئیات بسته بندی: | کیسه های پلاستیکی، جعبه، کارتن، پالت و یا به عنوان مشاوره مشتری |
زمان تحویل: | مذاکره |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | مذاکره |
اطلاعات تکمیلی |
|||
فشار: | <i>0 .</i> <b>0 .</b> <i>2 - 0 .</i> <b>2 - 0</b> <i>6MPa</i> <b>6 مگا پاسکال</b> | درجه حرارت: | - 25 ~ 60 ℃ |
---|---|---|---|
رطوبت نسبی: | ≤ 85٪ | متوسط: | هوای پاک |
ولتاژ: | AC220V / DC24V / AC110V / AC24V | دیافراگم: | دیافراگم دوتایی |
قطر: | 3 | بدن: | ADC 12 Die Cast |
برجسته: | ,,pulse jet solenoid valve |
توضیحات محصول

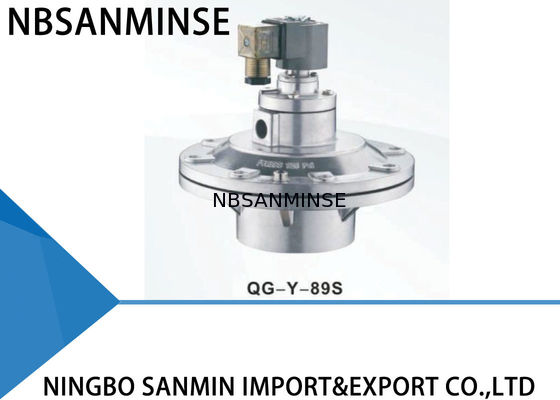

شیر پالس الکترومغناطیسی سری QG - Y - 89S GOYEN نوع مشابه دریچه پالس هوا نوع تعبیه شده
GOYEN نوع مشابه
تعبیه شده است
شیر پالس از سر پیلوت، دیافراگم و بدنه آلومینیومی شیر تشکیل شده است.ناحیه حفره پشتی دیافراگم بزرگتر از قسمت جلویی است.دیافراگم به دلیل تأثیر فشار زیاد در موقعیت بسته نگه داشته می شود.
سیگنال پالس ناپدید می شود و فنر آرمیچر بلافاصله کار می کند تا میله متحرک را از سر بگیرد تا سوراخ متعادل کننده بسته شود.گاز فشار در حفره پشتی دیافراگم و فنر با هم کار می کنند تا گذرگاهی را ببندند که تمیز کردن شیر متوقف می شود.
سوراخ میرایی در دیافراگم برای خنثی کردن جریان هوا هنگامی که میله متحرک آرمیچر برای بالانس نگه داشته می شود و به محض بسته شدن سوراخ تعادل، هوا را به حفره پشتی منتقل می کند تا راهرو بسته شود و تمیز کردن متوقف شود.
ساخت و ساز مواد
بدن | قالب ADC12 |
آرماتور | فولاد ضد زنگ 430FR |
دیافراگم | نیتریل یا ویتون |
بهار | فولاد ضد زنگ 321 |
اتصال دهنده ها | فولاد ضد زنگ 302 |
پارامتر فنی
زاویه راست | تعبیه شده است | درون خطی | دوشاخه | |
فشار طراحی | 0.3 ~ 0.8MPa | 0.2 ~ 0.8MPa | 0.3 ~ 0.8MPa | 0.2 ~ 1.0MPa |
فشار کاری | 0.3 تا 0.6 مگا پاسکال | 0.2 تا 0.6 مگا پاسکال | 0.3 تا 0.6 مگا پاسکال | 0.2 تا 0.6 مگا پاسکال |
دمای محیط | -25 ~ 60 ℃ برای دمای پایین تر یا بالاتر سفارشی شده است | |||
رطوبت نسبی | ≤85% | |||
محیط کار | هوای پاک | |||
ولتاژ | AC220V/DC24V/AC110V/AC24V سفارشی شده است | |||
کلاس حفاظت | IP65 | |||
عمر دیافراگم | بیش از یک میلیون چرخه | |||
Cv/Kv | برای جزئیات با ما تماس بگیرید |
خرابی و عیب یابی رایج
در حین نصب و راه اندازی
پدیده های شکست
1 .دریچه ها را نمی توان همه باز کرد، اما قسمت پیشرو عمل می کند.
2 .برخی از شیرها کار نمی کنند، اما بقیه طبیعی هستند.
3 .دریچه ها نمی توانند همه بسته شوند.نشتی وجود دارد.هیچ راهی برای ایجاد گنبد گازی وجود ندارد.
4 .برخی از شیرها را نمی توان بسته کرد.نشتی وجود دارد.
5 .یک سوپاپ به آرامی بسته می شود.
دلیل احتمالی
1 .فشار گنبد گاز را بررسی کنید تا ببینید خیلی کم است یا خیر.
2 .اتصال سیم پیچ شیر و سیم پیچ را بررسی کنید
3 ( 1 ) .دریچه Y.برخی از شیرهای مربوط به همان گنبد گاز نشتی دارند، بنابراین باعث نشتی برای همه شیرها می شود.
3 ( 2 ) .شیر Z.ورودی سوپاپ و پوزه دمنده به سمت عقب نصب می شوند.
4 .مقداری کثیفی یا زباله روی غشاء وجود دارد، ii، هسته آهنی متحرک را مسدود می کند.
5 .دهانه غشاء مسدود شده است.
عیب یابی
1 .نشتی را بررسی کنید
2 .لوازم جانبی را تعویض کنید
3 ( 1 ) .نشتی را بررسی کنید
3 ( 2 ) .دوباره نصب کنید
4 .غشا را تمیز کنید و بررسی کنید که غشا کامل است.هسته متحرک آهنی و قفل هوا را بررسی کنید.
5 .دهانه غشاء را لایروبی کنید
در طول دوره استفاده
پدیده های شکست
1 .برخی از شیرها نشتی دارند.غشا نمی تواند محکم بسته شود و شیر همیشه باز است
مقدار کمی.
2 .کویل داغ است و سوخته است.
3 .ولتاژ وجود دارد اما شیر کار نمی کند.
4 .دمای محیط زیر 20- درجه سانتیگراد است.دریچه نشتی دارد و نمی تواند باز شود.
دلیل احتمالی
1 .مقداری کثیفی یا زباله روی غشاء وجود دارد، قسمت پیشرو آسیب دیده است.هسته متحرک آهن مسدود شده است.
2 .مدت زیادی است که روشن شده است.
3 .غشاء آسیب دیده و دهانه مسدود شده است.
4 .دمای محیط خیلی پایین است و اینجا یخ زدگی در شیر است.
عیب یابی
1 .غشا را تمیز کنید و بررسی کنید که قطعه ممبران کامل شده باشد.هسته آهنی متحرک و قفل هوا را بررسی کنید.در صورت لزوم لوازم جانبی را تعویض کنید.
2 .وضعیت کار سیستم کنترل را بررسی کنید.
3 .لوازم جانبی را به موقع تعویض کنید.
4 .به عایق کاری و حفظ دمای مناسب توجه کنید.
