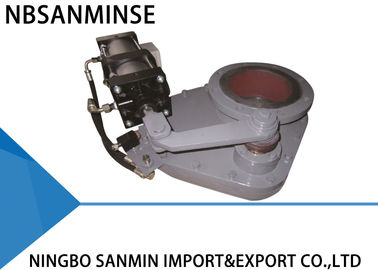

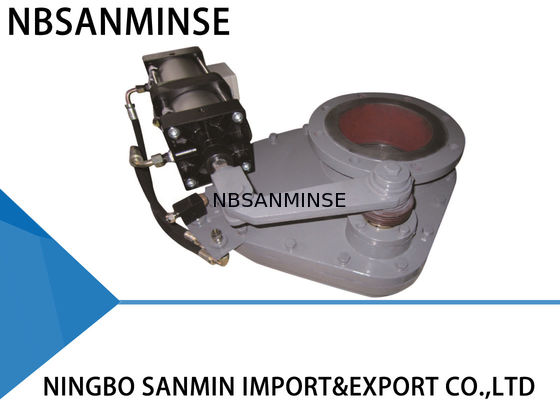

SMDF-DNB دریچه چرخش دیسک ، دریچه چک سوئیچ دو صفحه ای فشار 1.0 MPa
اطلاعات تولید
. دریچه چرخش دار از ساختار جفت اصطکاک سرامیکی یا فلزی سخت استفاده می کند که باعث می شود آن را خیس کننده تر و محکم تر کند. فقط به یک بار شروع کوچک نیاز دارد زیرا ساختار منحصر به فرد است.علاوه بر اين، خاکستری به سختی در بدن شیر به همین دلیل جمع می شود.همه این ویژگی ها باعث می شود که شیر دیسک چرخان دوام داشته باشد.
اصول عملیاتی
محرک ستون و بازو اهرم را به یک چهارم دور حرکت می دهد که دیسک را حرکت می دهد.تمام سطح مهر و موم دیسک به طور مداوم با صندلی یا پد در تماس است از طریق نیروی اعمال شده توسط فواره های پیچیده . اين بهارها اجازه ميدن که ديسک عمودي حرکت کنهاین باعث تعویض گسترش حرارتی و انقباض قطعات شیر نیز غلبه بر اثر هر فشار عقب که برای آن طراحی شده است و بین سطوح مهر و موم.. تفاوت در قدرت اصطکاک دیسک به صندلی باعث می شود که دیسک در صندلی خود به عنوان چرخه های شیر چرخش کند ، در نتیجه هر گونه ماده فرآیند را که ممکن است جمع شود ، برش می دهد و پاک می کند.تمام اين ويژگي ها باعث ميشه که دریچه چرخنده دوام داشته باشه. اين به سيستم شما حمايت قابل اعتماد ميده
درخواست ها
. دریچه چرخش می تواند در سیستم انتقال خاکستری در نیروگاه های حرارتی استفاده شود. همچنین می تواند در معدن، کارخانه سیمان، کار سنگ آهک، کارخانه فلزات،کارخانه های شیمیایی و سایر زمینه هایی که نیاز به انتقال خاکستری خیس یا خیس دارند..
پارامترهای فنی
حداکثر فشار کار: 1.0 MPA
حداکثر فشار آزمایش: 1.5 MPA
دمای کار: ≤ 200°C
فشار آزمایش نشت: 1.1 MPA
نصب
1. قبل از نصب، لطفاً این راهنما را با دقت بخوانید و وضعیت محرک پنوماتیک را بررسی کنید.
2مطمئن شوید که ابعاد فلنج، حداکثر فشار عملیاتی و قطر اسمی داخلی مطابق با الزامات است.
3. بولت ها و مغز ها را تنظیم نکنید. و مطمئن شوید که مرکز دو خط لوله و مرکز شیر هم محوری هستند. سطح فلنج باید صاف باشد و افقی بدون شیب نسبتا بزرگ باشد ،برای مطمئن شدن که شیر می تواند محکم شود و به خوبی کار کندبعلاوه ، بولت ها بايد به طور تقسيمي بسته بشن
4بعد از نصب، هوا را به دو ورودی هوا از محرک پنوماتیک پمپ کنید و مطمئن شوید که صفحه شیر به درستی کار می کند.
5اگر سوئیچ کنترل نصب شده باشد، مطمئن شوید که پارامترهای آن می تواند منبع برق خارجی را برآورده کند و می تواند به درستی در کاملا باز یا کاملا بسته کار کند.
روش رفع مشکل
| مشکلات |
علت |
روش رفع مشکل |
| نشت |
جسم خارجی |
بدن غريبه رو از بدن خارج کن |
| شستشوي مهر ناقص است |
جاروبرقی را عوض کنید |
| سایش هسته شیر |
قلب شیر را جایگزین کنید |
| شیر نمی تونه باز و بسته بشه |
قطعات چرخش پذیر انعطاف پذیر یا بی اثر می شوند |
تنظیم یا تعویض قطعات نسبی |
| فشار یا نشت ناکافی |
کنترل و تعمیر خطوط هوایی |
| اجزای پنوماتیک پیر می شوند یا بی اثر می شوند |
تعویض اجزای پنوماتیک مربوطه |
ابعاد و طرح نصب
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
اجزای اصلی و مواد
| نه |
ماده |
مواد |
نه |
ماده |
مواد |
| 1 |
بدن بالینی شیر |
آهن رسوب دوکتیل |
5 |
زیر بدن شیر |
آهن رسوب دوکتیل |
| 2 |
حلقه مهر |
مواد سرامیکی یا آلیاژ |
6 |
داربست چرخان |
45# فولاد |
| 3 |
صفحه شیر |
مواد سرامیکی یا آلیاژ |
7 |
بازوی چرخان |
آهن رسوب دوکتیل |
| 4 |
بازوی تکان دهنده |
آهن رسوب دوکتیل |
8 |
دستگاه های الکتریکی |
آلومینیوم |
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
