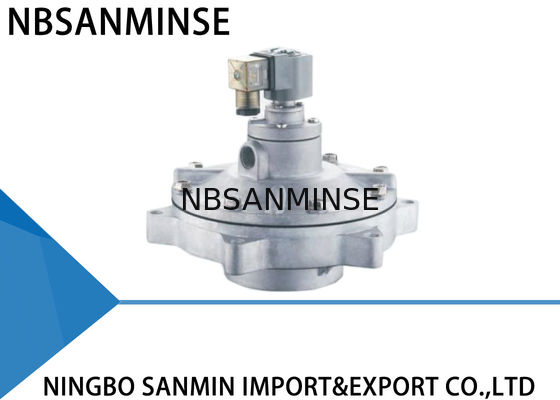

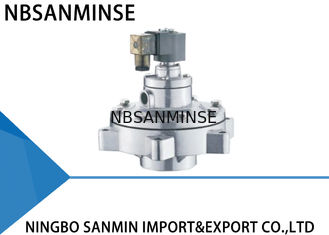

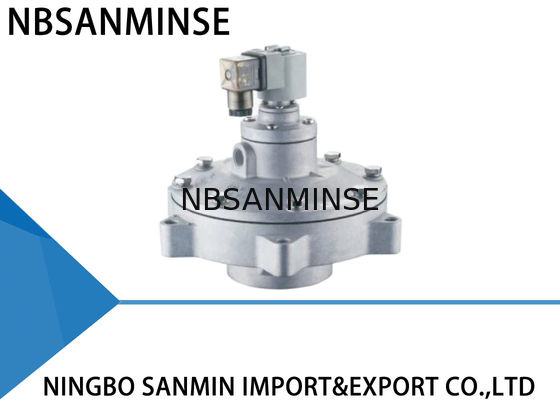

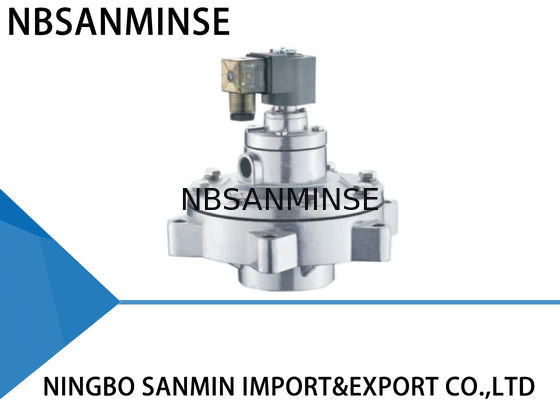

شیر برقی پالس Sanmin فشار سفارشی 0.2MPa - 0.6MPa شیر کیسه ضد گرد و غبار نوع GOYEN
نوع مشابه GOYEN
نوع توکار
کنترل کننده پالس الکتریکی سیگنال های ورودی را ارسال می کند تا آرمیچر الکترومغناطیسی میله متحرک را جذب کند. سوراخ تعادل را باز می کند تا گاز فشار در حفره پشتی دیافراگم به سرعت آزاد شود؛ گاز فشار در حفره جلویی دیافراگم را بالا نگه می دارد تا مسیر را باز کند و شیر شروع به تمیز کردن می کند.
سیگنال پالس ناپدید می شود و فنر آرمیچر بلافاصله برای بازگرداندن میله متحرک کار می کند تا سوراخ تعادل را ببندد. گاز فشار در حفره پشتی دیافراگم و فنر با هم کار می کنند تا مسیر را ببندند و شیر تمیز کردن را متوقف می کند.
سوراخ دمپر در دیافراگم برای دمپ کردن جریان هوا هنگام بالا نگه داشتن میله متحرک آرمیچر برای تعادل و انتقال هوا به حفره پشتی به محض بسته شدن سوراخ تعادل برای بستن مسیر و توقف تمیز کردن عمل می کند.
پارامتر فنی
|
زاویه راست |
توکار |
خطی |
دوشاخه |
| فشار طراحی |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| فشار کاری |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| دمای محیط |
-25~60℃ سفارشی برای دمای پایین تر یا بالاتر |
| رطوبت نسبی |
≤85% |
| محیط کاری |
هوای تمیز |
| ولتاژ |
AC220V/DC24V/AC110V/AC24V سفارشی |
| کلاس حفاظت |
IP65 |
| عمر دیافراگم |
بیش از یک میلیون چرخه |
| Cv/Kv |
برای جزئیات با ما تماس بگیرید |
ساختار موادبدنه: ریخته گری ADC12
آرمیچر: فولاد ضد زنگ 430 FR
دیافراگم: نیتریل یا ویتون
فنر: فولاد ضد زنگ 321
بست ها: فولاد ضد زنگ 302
عیب یابی و رفع اشکال رایج
در طول نصب و راه اندازیپدیده های خرابی
1. شیرها نمی توانند کاملاً باز شوند، اما قسمت پیشرو عمل می کند.
2. سیم پیچ داغ شده و سوخته است.
3. شیرها نمی توانند کاملاً بسته شوند. نشتی وجود دارد. هیچ راهی برای ایجاد گنبد گاز وجود ندارد.
4. برخی شیرها نمی توانند بسته شوند. نشتی وجود دارد.
5. بستن یک شیر کند است.
دلیل احتمالی
1. فشار گنبد گاز را بررسی کنید تا ببینید آیا خیلی کم است.
3. غشا آسیب دیده و سوراخ مسدود شده است.
3 (1). شیر Y. برخی شیرها برای همان گنبد گاز نشتی دارند، بنابراین باعث نشتی برای همه شیرها می شوند.
3 (2). شیر Z. ورودی شیر و نازل دمنده به اشتباه نصب شده اند.
4. مقداری کثیفی یا زباله روی غشا وجود دارد، که هسته آهنی متحرک را مسدود می کند.
5. سوراخ غشا مسدود شده است.
عیب یابی
1. نشتی را بررسی کنید.
3. لوازم جانبی را به موقع تعویض کنید.
3 (1). نشتی را بررسی کنید.
3 (2). دوباره نصب کنید.
4. غشا را تمیز کنید و بررسی کنید که غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید.
5. سوراخ غشا را باز کنید.
در طول دوره استفاده
پدیده های خرابی
1. برخی شیرها نشتی دارند. غشا نمی تواند محکم بسته شود و شیر همیشه کمی باز است.
2. سیم پیچ داغ شده و سوخته است.
3. ولتاژ وجود دارد اما شیر کار نمی کند.
4. دمای محیط زیر -20℃ است. شیر نشتی دارد و نمی تواند باز شود.
دلیل احتمالی
1. مقداری کثیفی یا زباله روی غشا وجود دارد، قسمت پیشرو آسیب دیده است. هسته آهنی متحرک مسدود شده است.
2. بیش از حد طولانی روشن بوده است.
3. غشا آسیب دیده و سوراخ مسدود شده است.
4. دمای محیط خیلی پایین است و در شیر یخ زدگی وجود دارد.
عیب یابی
1. غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید.
2. وضعیت کار سیستم کنترل را بررسی کنید.
3. لوازم جانبی را به موقع تعویض کنید.
4. به عایق بندی و حفظ دمای مناسب توجه کنید.
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله،
اما بستگی به محصولات دارد،
لطفا با ما تماس بگیرید
ina@pneuhydr.com یا واتساپ 0086 15168536055 س: دامنه کسب و کار شما چیست؟ پاسخ: دامنه کسب و کار ما خدمات قطعات اتوماسیون صادر کننده با کانتینر کامل، و فروش
سیلندر هوا، تصفیه منبع هوا، شیر برقی،
شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک،اتصالات هوا و روغناتصالات، فشار سنجو غیره. س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیمبرنج، آلومینیوم
پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر برقی /
شیر آب/شیر پنوماتیک /سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره. س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:آیا گارانتی موجود است؟پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن سیم پیچ های شیر برقی می شود؟
پاسخ: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط داغ، لرزش شدید و غیره.
س:
در محیط های با دمای بالا یا بسیار سرد چه نکاتی باید برای قطعات پنوماتیک رعایت شود؟
نقطه تمرکز
اقدامات متقابل در محیط دمای بالا
اقدامات متقابل در محیط بسیار سردمهر و موم ها فلوروکربن، PTFE
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان روانکاری
| گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
| خنک کننده را تقویت کنید، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
| فضای انبساط رزرو کنید |
مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترل |
| سیم پیچ های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
| از منابع گرما دور نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
|
|
|
|
|
