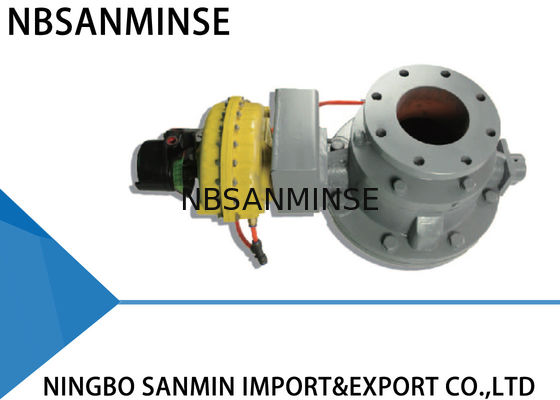

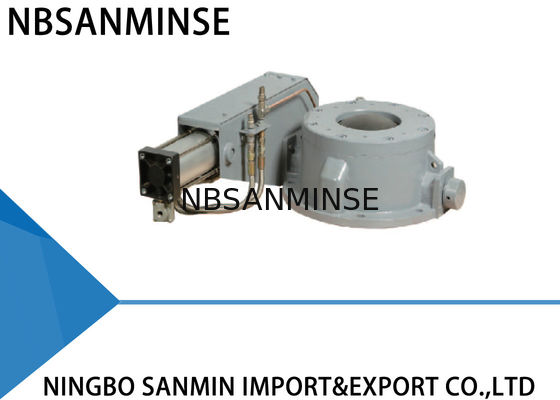

شیر حرفه ای ورودی / توازن SMDF شیر گنبد دو دیسک

دریچه گنبدی حرفه ای ورودی / تعادل SMDF، شیر یکطرفه دیسکی دوتایی

اطلاعات تولید

دریچه‌های گنبدی به عنوان یک دستگاه قطع و وصل در سیستم‌های انتقال پنوماتیک مواد فله با عملکرد سوئیچینگ روشن و خاموش در کانتینر یا خط لوله طراحی شده‌اند. این دریچه‌ها در سیستم‌های انتقال پنوماتیک مواد فله که خشک، روان، غیر چسبنده و سیال هستند، کاربرد دارند. به طور خاص، در نیروگاه‌های حرارتی برای دفع خاکستر به خوبی استفاده می‌شوند.

دریچه‌های گنبدی با استفاده از یک هسته دریچه نیمکره‌ای و یک واشر آب‌بند هوادهی شده روشن و خاموش می‌شوند. در طول فرآیند روشن و خاموش شدن که در محیط بدون فشار انجام می‌شود، هیچ اصطکاکی بین هسته و واشر آب‌بند وجود ندارد.

بسته به محیط عملیاتی متفاوت، هسته دریچه گنبدی از مواد و سخت‌کاری‌های سطحی متفاوتی استفاده می‌کند. این امر اطمینان حاصل می‌کند که واشر آب‌بند آب‌بندی پایدار و عالی را ارائه می‌دهد. واشر آب‌بند لاستیکی به دلیل اجزای خاص خود می‌تواند در برابر دمای بالا، سایش، پیری و سایر تأثیرات نامطلوب مقاومت کند. در نتیجه، واشر آب‌بند لاستیکی بادوام است.

کاربرد دریچه گنبدی: گاز، مایع، نیمه مایع و پودر جامد.

اصل عملکرد

دریچه گنبدی یک گنبد نیمکره‌ای است. در طول عملیات روشن و خاموش شدن، فاصله‌ای ۰.۲ تا ۰.۴ میلی‌متر بین هسته و واشر آب‌بند حفظ می‌شود که به آن‌ها اجازه می‌دهد بدون تماس با یکدیگر حرکت کنند. این طراحی برای دستیابی به حداقل سایش انجام شده است زیرا هیچ اصطکاکی بین هسته و واشر آب‌بند وجود ندارد. عملگر پنوماتیک یک سیلندر خطی از نوع دوطرفه است. هنگامی که دریچه گنبدی بسته می‌شود، واشر آب‌بند باد می‌شود و متعاقباً به هسته نیمکره‌ای فشار می‌آورد که یک حلقه آب‌بند کاملاً هوابند تشکیل می‌دهد. بنابراین نقص مواد در خط لوله مسدود می‌شود.

دریچه‌ها در چرخه‌های زیر کار می‌کنند: بسته (واشر آب‌بند باد می‌شود) → بسته (واشر آب‌بند تخلیه می‌شود) → هسته می‌چرخد → کاملاً باز (واشر آب‌بند در حالت عدم باد شدن) → هسته می‌چرخد → بسته (واشر آب‌بند در حالت عدم باد شدن) → بسته (واشر آب‌بند باد می‌شود)

شرایط عادی: هسته دریچه در وضعیت بسته قرار دارد، زمانی که پیچ تنظیم در بازوی چرخشی، ساقه سوئیچ حد هوا را پایین نگه می‌دارد و هوای فشرده به واشر آب‌بند شارژ می‌شود. فشار علیه واشر آب‌بند در فشارسنج نشان داده می‌شود.

شرایط باز: سیلندر خطی شروع به حرکت می‌کند، زمانی که پیچ تنظیم در بازوی چرخشی از سوئیچ حد هوا از طریق شیر تخلیه سریع جدا می‌شود. سپس هسته دریچه همراه با آن می‌چرخد. در طول دوره چرخش هسته، هیچ تماسی بین هسته و واشر آب‌بند وجود ندارد.

شرایط بسته: پس از دستور خاموش شدن، سیلندر شروع به برگشت می‌کند، زمانی که هسته در جهت معکوس تا وضعیت کاملاً بسته می‌چرخد و پیچ تنظیم در بازوی چرخشی ساقه سوئیچ حد هوا را پایین نگه می‌دارد. سپس منبع هوا برای تغذیه واشر آب‌بند روشن می‌شود. (زمان از بسته شدن کامل تا شارژ مجدد هوا توسط پیچ تنظیم کنترل می‌شود.)

پارامترهای فنی

حداکثر فشار عملیاتی: ۱.۰ مگاپاسکال

حداکثر فشار تست: ۱.۵ مگاپاسکال

دمای عملیاتی: ≤ ۲۵۰ درجه سانتی‌گراد

فشار تست نشتی: ۱.۱ مگاپاسکال

فشار عملیاتی سیلندر ۰.۴ مگاپاسکال تا ۰.۶ مگاپاسکال است. با این حال، فشار باد شدن واشر آب‌بند ۰.۴ مگاپاسکال تا ۰.۶ مگاپاسکال است که بالاتر از فشار تغذیه ۰.۱۵ مگاپاسکال است. لطفاً از هوای فشرده تمیز، خشک و بدون روغن استفاده کنید.

نصب

۱. قبل از نصب، لطفاً این دفترچه راهنما را به دقت مطالعه کرده و مدل دریچه، DN و پارامترهای فنی را بررسی کنید.

۲. دریچه گنبدی را پس از تخلیه هوای فشرده باز کنید.

۳. دریچه گنبدی باید دور از آب و مواد مرطوب نگهداری شود.

۴. پس از اتمام نصب، فلنج را جوش ندهید، در غیر این صورت ممکن است واشر آب‌بند آسیب ببیند.

۵. مرکز دو خط لوله و مرکز دریچه باید هم‌محور باشند. سطح فلنج باید صاف و افقی بدون شیب نسبتاً زیاد باشد تا اطمینان حاصل شود که دریچه به خوبی بسته شده و کار می‌کند. علاوه بر این، پیچ‌ها باید به طور متقارن بسته شوند.

۶. وضعیت عملیاتی دریچه گنبدی را به طور منظم بررسی کنید. شرایط غیرعادی را به درستی و فوراً حل کنید.

۷. لطفاً هنگام مشارکت در فرآیند بالابری، نصب، عملیات، اشکال‌زدایی یا تعمیر، قوانین مربوط به عملیات ایمنی را رعایت کنید.

۸. هر دریچه گنبدی تست دینامیکی و تنظیمات مربوطه را تکمیل کرده است.
