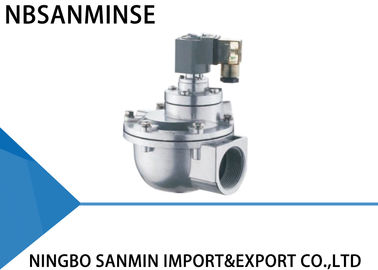

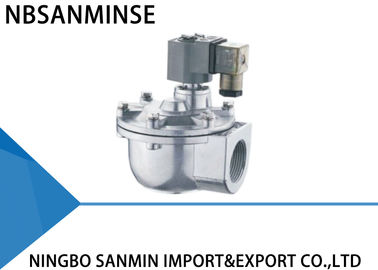

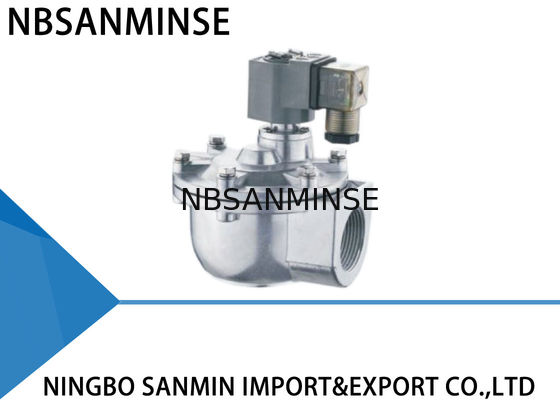

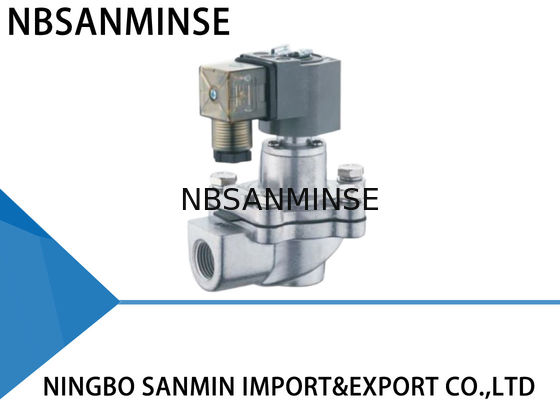

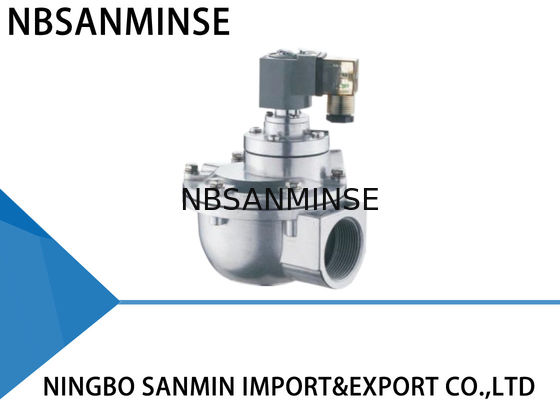

نایتریل / ویتون دریچه جریان پالس دیافراگم IP65 رطوبت نسبی ≤ 85٪ نوع GOYEN
GOYEN نوع مشابه
نوع زاویه راست
دریچه پالس از سر خلبان، دیافراگم و بدن آلومینیومی دریچه تشکیل شده است. منطقه حفره پشت دیافراگم بزرگتر از جلو است.دیافراگم در موقعیت بسته به دلیل اثر فشار بزرگ نگه داشته می شود.
کنترل کننده پالس الکتریکی سیگنال های ورودی را ارسال می کند به طوری که آرماتور الکترومغناطیسی می تواند میله حرکت را جذب کند.باز کردن سوراخ تعادل به آزاد کردن گاز فشار در حفره پشت دیافراگم به سرعتگاز تحت فشار در حفره جلو دیافراگم را نگه می دارد تا گذرگاه را باز کند و شیر شروع به تمیز کردن می کند.
سیگنال پالس ناپدید می شود و بهار armature بلافاصله کار می کند تا بار حرکت را از سر بگیرد تا سوراخ تعادل را ببندد.گاز فشار در حفره پشت دیافراگم و بهار کار با هم برای بستن گذرگاه دریچه توقف تمیز کردن.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
پارامتر فنی
|
زاويه راست |
جاسازی شده |
خط داخلی |
پلگ |
| فشار طراحی |
0.3 ~ 0.8MPa |
0.2 ~ 0.8MPa |
0.3 ~ 0.8MPa |
0.2~1.0MPa |
| فشار کاری |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
| دمای محیط |
-25~60°C برای دمای پایین تر یا بالاتر سفارشی |
| رطوبت نسبی |
≤85% |
| روش کار |
هوای پاک |
| ولتاژ |
AC220V/DC24V/AC110V/AC24V سفارشی |
| کلاس حفاظت |
IP65 |
| عمر دیافراگم |
بیش از یک میلیون چرخه |
| Cv/Kv |
برای جزئیات با ما تماس بگیرید |
ساخت مواد
| بدن |
مدل ADC12 |
| زره |
430FR فولاد ضد زنگ |
| دیافراگم |
نیترل یا ویتون |
| بهار |
321 فولاد ضد زنگ |
| دستگاه های اتصال |
302 فولاد ضد زنگ |
خرابی های رایج و رفع مشکل
در طول نصب و راه اندازی:
پدیده های شکست
1- تمام دریچه ها نمیتوانند باز شوند، اما قسمت پیشرو عمل می کند.
2. بعضی از شیرها کار نمی کنند اما بقیه ی شیرها عادی هستند
3. تمام دریچه ها نمیتوانند بسته شوند. نشت وجود دارد. هیچ راهی برای ایجاد گنبد گاز وجود ندارد.
4- بعضی از شیرها نمی تونن بسته بشن، درز دارن
5- بسته شدن شیر آهسته است.
علت احتمالی
1- فشار گنبد گاز را چک کنید تا ببینید که آیا خیلی پایین است یا نه.
2، کنتاکتور ولتاژ ولتاژ و ولتاژ ولتاژ را بررسی کنید
3 (۱). دریچه Y. برخی از دریچه ها برای یک گنبد گاز نشت دارند، بنابراین باعث نشت برای تمام دریچه ها می شود.
3 (۲). Z-valve. دریچه ورودی شیر و دهانه تنفس به عقب نصب می شود.
4- در غشايش مقداري کثافت يا باقيمانده وجود دارد و هسته ي حركت فولادي را مسدود مي كند.
5- سوراخ غشا بسته شده
راه حل مشکل
1، رطوبت رو چک کن
2. لوازم جانبی رو تعویض کنید
۳ (۱) ، خروجی رو چک کنید
3 (۲) نصب مجدد
۴- غشا را تمیز کنید و بررسی کنید که غشا کامل است.
5، سوراخ غشا را خیس کنید
در طول دوره استفاده
پدیده های شکست
۱. برخی از شیرها نشت دارند. غشا نمی تواند محکم بسته شود و شیر همیشه باز است.
خیلی کم.
2، کویل داغ و سوخته است.
ولتاژ وجود دارد اما شیر کار نمی کند.
دمای محیط زیر -20 درجه سانتیگراد است. شیر نشت دارد و نمی تواند باز شود.
علت احتمالی
۱- در غشا مقداری کثافت یا باقیمانده وجود دارد، قسمت جلو آسیب دیده است. هسته آهن متحرک مسدود شده است.
۲- خیلی وقته که روشن شده
غشا آسیب دیده و سوراخ بسته شده است.
دمای محیط خیلی پایین است و اینجا یخ در شیر است.
راه حل مشکل
1. غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهن متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید.
۲) حالت کار سیستم کنترل را بررسی کنید.
سه- لوازم جانبی را به موقع تعویض کنید
توجه به عایق و حفظ دمای مناسب داشته باشید.
