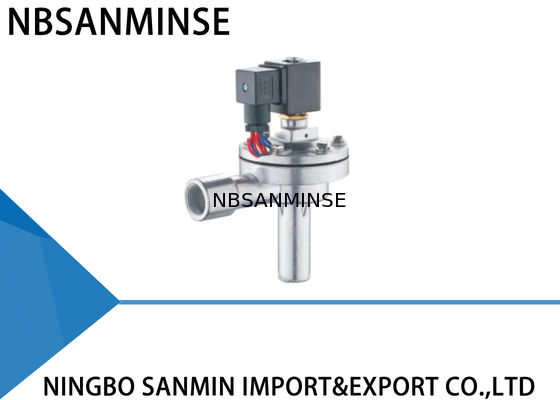

QG-Z-20A سری شیر پالس پنوماتیک زاویه راست نوع 220VAC / 24VDC / 110VAC نوع GOYEN
پارامتر فنی
|
زاويه راست |
جاسازی شده |
خط داخلی |
پلگ |
| فشار طراحی |
0.3 ~ 0.8MPa |
0.2 ~ 0.8MPa |
0.3 ~ 0.8MPa |
0.2~1.0MPa |
| فشار کاری |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
| دمای محیط |
-25~60°C برای دمای پایین تر یا بالاتر سفارشی |
| رطوبت نسبی |
≤85% |
| روش کار |
هوای پاک |
| ولتاژ |
AC220V/DC24V/AC110V/AC24V سفارشی |
| کلاس حفاظت |
IP65 |
| عمر دیافراگم |
بیش از یک میلیون چرخه |
| Cv/Kv |
برای جزئیات با ما تماس بگیرید |
بدنه: ADC12
قفل: 430 FR فولاد ضد زنگ
دیافراگم: نیتریل یا ویتون
بهار: 321 فولاد ضد زنگ
مواد اتصال: 302 فولاد ضد زنگ
غشا هاي با کيفيت خوب براي تمام دریچه ها انتخاب و استفاده مي شوند و هر قطعه در هر روش توليد مورد بررسي قرار مي گيره و با تمام روش ها در مجمع قرار مي گيرههر دریچه ای که تمام شده باید آزمایش الکتریکی شود..
در طول نصب و راه اندازی
پدیده های شکست
1- تمام دریچه ها نمیتوانند باز شوند، اما قسمت پیشرو عمل می کند.
2. بعضی از شیرها کار نمی کنند اما بقیه ی شیرها عادی هستند
3. تمام دریچه ها نمیتوانند بسته شوند. نشت وجود دارد. هیچ راهی برای ایجاد گنبد گاز وجود ندارد.
4- بعضی از شیرها نمی تونن بسته بشن، درز دارن
5- بسته شدن شیر آهسته است.
علت احتمالی
1- فشار گنبد گاز را چک کنید تا ببینید که آیا خیلی پایین است یا نه.
2، کنتاکتور ولتاژ ولتاژ و ولتاژ ولتاژ را بررسی کنید
3 (۱). دریچه Y. برخی از دریچه ها برای یک گنبد گاز نشت دارند، بنابراین باعث نشت برای تمام دریچه ها می شود.
3 (۲). Z-valve. دریچه ورودی شیر و دهانه تنفس به عقب نصب می شود.
4- در غشايش مقداري کثافت يا باقيمانده وجود دارد و هسته ي حركت فولادي را مسدود مي كند.
5- سوراخ غشا بسته شده
راه حل مشکل
1، رطوبت رو چک کن
2. لوازم جانبی رو تعویض کنید
۳ (۱) ، خروجی رو چک کنید
3 (۲) نصب مجدد
۴- غشا را تمیز کنید و بررسی کنید که غشا کامل است.
5، سوراخ غشا را خیس کنید
در طول دوره استفاده
پدیده های شکست
۱. برخی از شیرها نشت دارند. غشا نمی تواند محکم بسته شود و شیر همیشه باز است.
خیلی کم.
2، کویل داغ و سوخته است.
ولتاژ وجود دارد اما شیر کار نمی کند.
دمای محیط زیر -20 درجه سانتیگراد است. شیر نشت دارد و نمی تواند باز شود.
علت احتمالی
۱- در غشا مقداری کثافت یا باقیمانده وجود دارد، قسمت جلو آسیب دیده است. هسته آهن متحرک مسدود شده است.
۲- خیلی وقته که روشن شده
غشا آسیب دیده و سوراخ بسته شده است.
دمای محیط خیلی پایین است و اینجا یخ در شیر است.
راه حل مشکل
1. غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهن متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید.
۲) حالت کار سیستم کنترل را بررسی کنید.
سه- لوازم جانبی را به موقع تعویض کنید
توجه به عایق و حفظ دمای مناسب داشته باشید.
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
