جزئیات محصول:
|
| رسانه ها: | گاز | نصب و راه اندازی: | هر موقعیتی |
|---|---|---|---|
| IP دارای امتیاز: | IP66 | حالت کنترل: | کنترل برقی تک |
| اتصال هوایی: | نوع لوله 1/2G | سطح قدرت: | 3.5 وات |
معرفي کن:

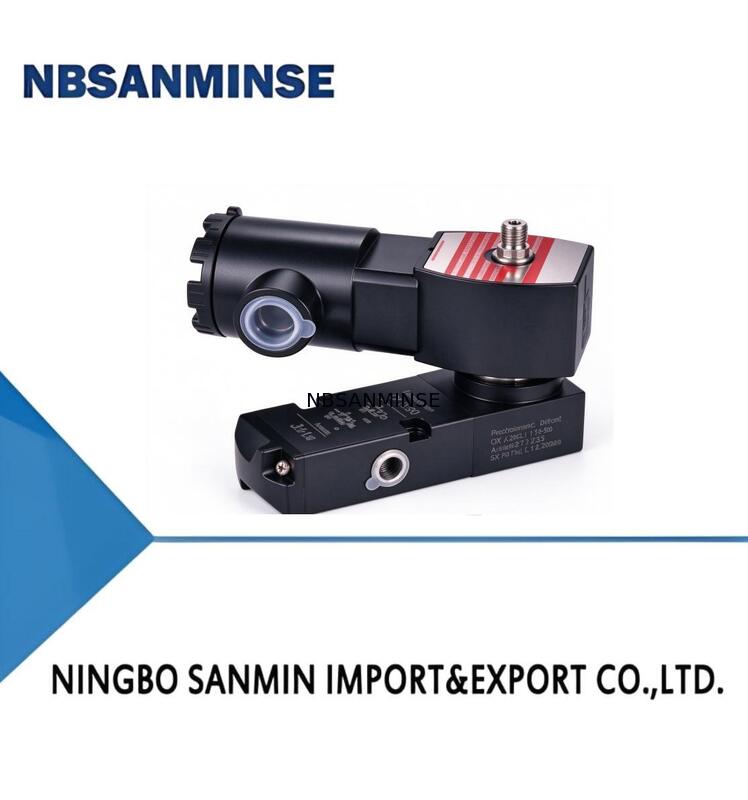

لوله سولینوئید سری LV600، لوله سولینوئید مناسب برای استفاده در ارتباط با لوله کنترل پنوماتیک و محرک پیستون در اکثر تولید فرآیند است.دریچه سولنویدی فقط یک عملکرد کمکی دارد.، اما بسیار مهم است. به خصوص در زنجیره تولید فرآیند، شیر سولنویدی نقش بسیار مهمی ایفا می کند،مانند خرابی منبع گاز کنترل حالت باز و بسته شدن شیر فرآیند. هنگامی که ایمنی تولید فرآیند نیاز به عمل دریچه، اکثر آنها نیاز به کنترل توسط دریچه های سولنئود. آن را به طور گسترده ای در نفت استفاده می شود،صنعت گاز طبیعی و شیمی و همچنین می تواند نیازهای کاربردی پاسخ سریع و طول عمر فرکانس بالا را در سیستم های کنترل اتوماسیون صنعتی برآورده کند..
ویژگی ها:
انطباق با استاندارد ایمنی عملکردی IEC61508، گواهینامه TÜV سطح ایمنی SIL3
ساختارهای یک و دو سولناید
طراحی مهر و موم استاتیک
خط ایمنی ذاتی
مصرف برق کم در دسترس
جهت آزاد برای عامل سولناید یا چهار جهت ثابت
کاربری دستی در دسترس است
آزمایش خارجی/داخلی در دسترس است
اتصالات بندر رشته ای و رابط NAMUR
عملکرد:
![]()
![]()
مشخصات فنی
| ماده | کپسول واحد/کپسول دوگانه |
| گروه خلبان | خلبان داخلی / خارجی |
| رسانه ها | گاز |
| محدوده ی دمای محیط | -60°C~+60°C |
| دمای رسانه | -60°C~+60°C |
| فشار عملیاتی | 29 تا 145 psi ((2.0 تا 10 بار) |
| ضریب جریان | 1.11Cv ((1.06m3/h,592K/min) -1/4" 3.85Cv ((3.30m3/h)555.00K/دقيقه) -1/2" |
| ساخت و ساز شیر | ساختار اسپول یا ساختار ژاکت |
| مواد بدن | آلومینیوم/فولاد ضد زنگ |
| محیط کاربرد | محیط داخلی/خارج |
| نصب | هر موقعیت |
| رتبه IP | IP66 |
| ضد انفجار و تایید | Ex db IC T6 گیگابایت Ex m b ⅢIC T80°C |
عاملان سولینوئید:
| کلاس عایق بندی | مصرف قدرت نامی وات | |
| واتهای DC | AC WATTS | |
| (VA) VA HOLDING | ||
| H | 1.8 تا 6.5W | 1.8 تا 4W |
| ولتاژ استاندارد | 24 ولت، 36 ولت، 48 ولت، 110 ولت | 24 ولت، 110 ولت، 220 ولت AC/50 هرتز، 60 هرتز |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| سری محصولات | DLV600 | LV600 |
| شکل و ماده بدن شیر | PBA | مواد نوع آزمایشی از آلیاژ آلومینیوم |
| PBS | مواد فولاد ضد زنگ از نوع آزمایشی | |
| دسته ای از کویل ها | PSFCA | جعبه اتصال آلومینیومی با مهر ریختن |
| PSFCS | جعبه اتصال فولاد ضد زنگ با مهر ریختن | |
| حالت کنترل | sc | کنترل الکتریکی واحد |
| دی سی | کنترل الکتریکی دوگانه | |
| رابط الکتریکی | N | 1/2"NPT |
| G | 1/2 گرمي | |
| 14NG | M20*1.5 | |
| اتصال هوایی | 14NG | نوع لوله 1/4"NPT |
| 14NN | 1/4"NPT نوع نامور | |
| 38NG | 3/8"نوع لوله NPT | |
| 38NN | 3/8"NPT نوع نامور | |
| 12NG | نوع لوله 1/2"NPT | |
| 12NN | 1/2"NPT نوع نامور | |
| 14GB | نوع لوله 1/4G | |
| 14GB | 1/4G نوع نامور | |
| 38GB | نوع لوله 3/8G | |
| 38GB | 3/8G نوع نامور | |
| 12GG | نوع لوله 1/2G | |
| 12GB | 1/2G نوع نامور | |
| نوع تابع | 3 | موقعیت بندر 2 |
| 5 | 5 موقعیت بندر 2 | |
| 35 | مرکز فشار 5/3 | |
| 35E | مرکز خروجی 5/3 | |
| 35C | 5/3 مرکز بسته | |
| سطح قدرت | P | 3.5W |
| LP | 3W | |
| کارگردانی دستی | 1 | بدون کار دستی |
| 2 | با کار دستی | |
| درجه حرارت | ST | [-20°°C~+60°C][-20°C~+60°°C] |
| OL | [-40°C~+60°°C]I-40°C~+60°°C] | |
| ویژه | * | مخصوص به درخواست |
| ولتاژ | 24VDC 110VDC 24VAC 220VAC |
گزینه های ویژه ای روی تجهیزات در دسترس هستند.
برای اطلاعات بیشتر به ورق اطلاعات محصول مراجعه کنید.
