جزئیات محصول:
|
| دما: | (-20℃~+60℃) | سطح قدرت: | <0.8W |
|---|---|---|---|
| نوع تابع: | 3 پورت 2 موقعیت | اتصال هوایی: | نوع لوله 1/4G |
| نصب و راه اندازی: | هر موقعیتی | رسانه ها: | هوا + گاز lnert |
معرفی:

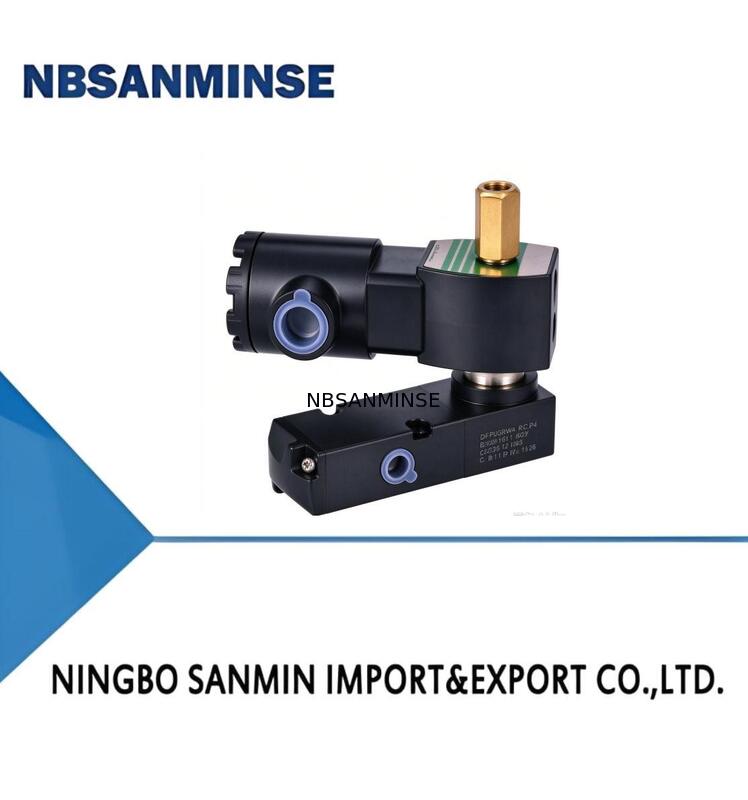

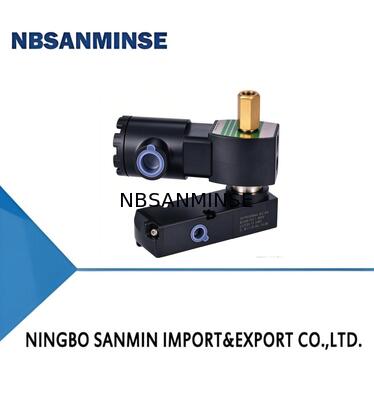

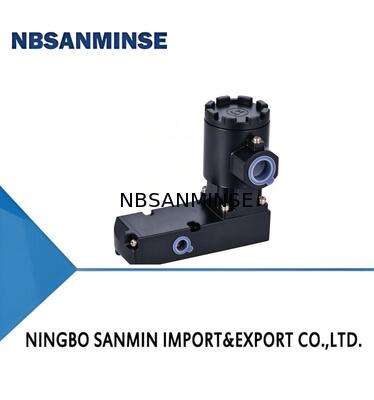

شیر برقی سری LV600، شیرهای برقی برای استفاده همراه با شیر کنترل پنوماتیک و عملگر پیستونی در اکثر فرآیندهای تولید مناسب هستند. در این شرایط، شیر برقی فقط نقش کمکی ایفا میکند، اما بسیار مهم است. به خصوص در زنجیره تولید فرآیند، شیر برقی نقش بسیار مهمی ایفا میکند، مانند کنترل وضعیت باز و بسته شیر فرآیند در صورت قطع منبع گاز. هنگامی که ایمنی تولید فرآیند نیاز به عملکرد شیر دارد، بیشتر آنها باید توسط شیرهای برقی کنترل شوند. این محصول به طور گسترده در صنایع نفت، گاز طبیعی و شیمیایی استفاده میشود و همچنین میتواند نیازهای کاربردی پاسخ سریع و عمر سرویس فرکانس بالا را در سیستمهای کنترل اتوماسیون صنعتی برآورده کند.
ویژگیها:
مطابقت با استاندارد ایمنی عملکرد IEC61508، سطح یکپارچگی ایمنی SIL3 تایید شده توسط TÜV
ساختارهای تک و دوگانه شیر برقی
طراحی آببندی استاتیک
کویل ایمنی ذاتی
مصرف برق کم موجود است
جهت آزاد برای اپراتور شیر برقی یا چهار جهت ثابت
اپراتورهای دستی موجود است
پایلوت خارجی/داخلی موجود است
اتصالات پورت رزوه دار و رابط NAMUR
عملکرد:
![]()
مشخصات فنی
| مورد | کویل تکی/کویل دوگانه |
| دسته بندی پایلوت | نوع پایلوت |
| رسانه | هوا + گاز نجیب |
| محدوده دمای محیطی نامی | -60درجه سانتیگراد ~60درجه سانتیگراد |
| دمای رسانه | -60درجه سانتیگراد ~ 60درجه سانتیگراد |
| اختلاف فشار عملیاتی | 0 تا 145 psi (0 تا 10 بار) |
| ضریب جریان | 1.11Cv (1.06Kv) متر مکعب بر ساعت 15.92Kw/m-in1/4" 3.85Cv (3.30Kv) متر مکعب بر ساعت 55.00Kw/m-in1/2" 1.11Cv (1.06Kv) متر مکعب بر ساعت 15.92Kw/m-in1/4" 3.85Cv (3.30Kv) متر مکعب بر ساعت 55.00Kw/m-in1/2" |
| ساختار شیر | ساختار اسپول یا ساختار ژاکت |
| جنس بدنه | آلومینیوم/برنج/فولاد ضد زنگ |
| محیط کاربرد | داخل/خارج |
| نصب | هر موقعیتی |
| رتبه IP | IP65 |
| اپراتور دستی | به طور پیش فرض شامل میشود |
اپراتورهای شیر برقی
| توان نامی مصرف برق | وات DC | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| سری محصول | LV600 | سری LV600 |
| فرم و جنس بدنه شیر | PBA | جنس آلیاژ آلومینیوم نوع پایلوت |
| PBS | جنس فولاد ضد زنگ نوع پایلوت | |
| دسته بندی کویل | PSFBA | جعبه اتصال آلیاژ آلومینیوم با آببندی ریختهگری |
| PSFBS | جعبه اتصال فولاد ضد زنگ با آببندی ریختهگری | |
| FBA | آلومینیوم ضد انفجار | |
| FBS | فولاد ضد زنگ ضد انفجار | |
| حالت کنترل | SC | کنترل الکتریکی تکی |
| DC | کنترل الکتریکی دوگانه | |
| رابط الکتریکی | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| اتصال هوا | 14NG | نوع لوله 1/4NPT |
| 14NB | نوع نامور 1/4NPT | |
| 38NG | نوع لوله 3/8NPT | |
| 38NB | نوع نامور 3/8NPT | |
| 12NG | نوع لوله 1/2NPT | |
| 12NB | نوع نامور 1/2NPT | |
| 14G | نوع لوله 1/4G | |
| 14GB | نوع نامور 1/4G | |
| 38G | نوع لوله 3/8G | |
| 38GB | نوع نامور 3/8G | |
| 12G | نوع لوله 1/2G | |
| 12GB | نوع نامور 1/2G | |
| نوع عملکرد | 3 | 3 پورت 2 موقعیت |
| 5 | 5 پورت 2 موقعیت | |
| 35P | مرکز فشار 5/3 | |
| 35C | مرکز بسته 5/3 | |
| 35E | مرکز تخلیه 5/3 | |
| سطح توان | P | <0.8W |
| LP | <3W | |
| اپراتور دستی | 1 | بدون عملکرد دستی |
| 2 | با عملکرد دستی | |
| دما | ST | (-20 درجه سانتیگراد ~ +60 درجه سانتیگراد) |
| OL | (- 40 درجه سانتیگراد ~ +60 درجه سانتیگراد) | |
| ویژه | * | ویژه بر اساس درخواست |
| ولتاژ | 24VDC |
گزینههای ویژه بر اساس تجهیزات موجود است.
برای جزئیات به دیتاشیت محصول مراجعه کنید.
