جزئیات محصول:
|
| دما: | دما | ولتاژ: | 24VDC |
|---|---|---|---|
| سطح قدرت: | 3.5W~6W | نصب و راه اندازی: | هر موقعیتی |
| محیط کاربردی: | داخلی/خارجی | رسانه ها: | گاز |
معرفی:

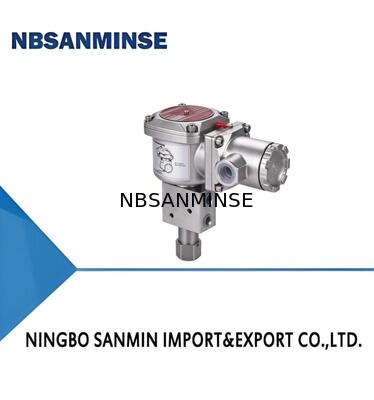

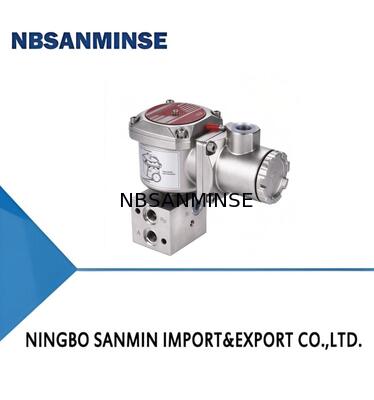

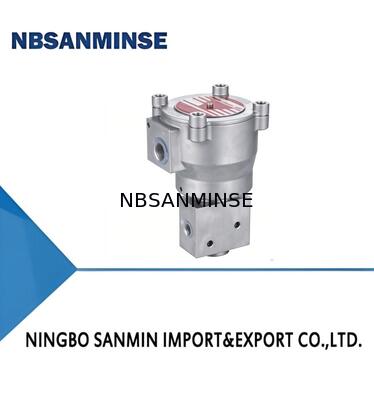

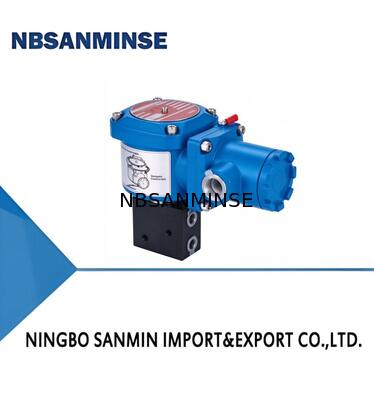

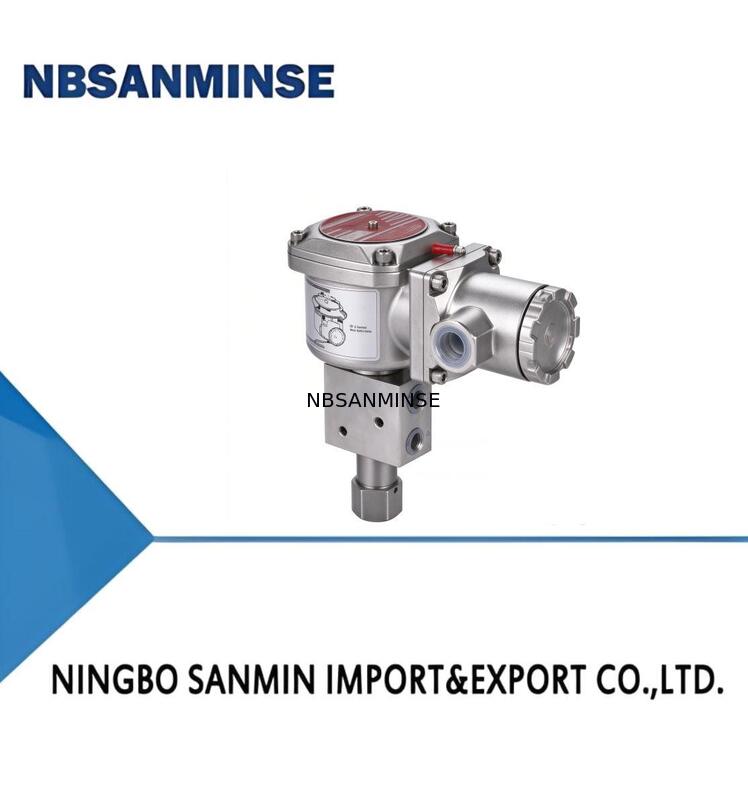

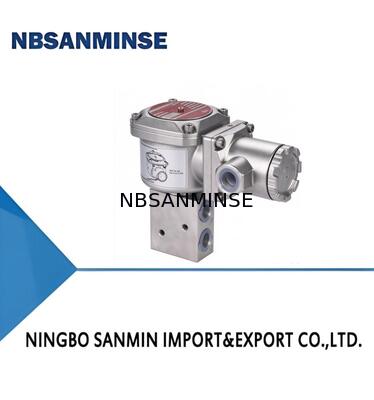

شیر برقی سری LV600، شیر برقی برای استفاده همراه با شیر کنترل پنوماتیک و محرک پیستونی در اکثر فرآیندهای تولید مناسب است. در این شرایط، شیر برقی تنها نقش کمکی ایفا می کند، اما بسیار مهم است. به خصوص در زنجیره تولید فرآیند، شیر برقی نقش بسیار مهمی ایفا می کند، مانند وضعیت باز و بسته شدن شیر فرآیند در زمان قطع منبع گاز. هنگامی که ایمنی تولید فرآیند نیازمند عملکرد شیر باشد، بیشتر آنها باید توسط شیرهای برقی کنترل شوند. این محصول به طور گسترده در صنایع نفت، گاز طبیعی و شیمیایی استفاده می شود و همچنین می تواند الزامات کاربردی پاسخ سریع و عمر کاری فرکانس بالا را در سیستم اتوماسیون صنعتی برآورده کند.
ویژگی ها:
انطباق با استاندارد ایمنی عملکرد IEC61508، گواهینامه TÜV سطح یکپارچگی ایمنی SIL3
ساختار پاپت با عملکرد مستقیم
طراحی متعادل
جهت اتصال کابل آزاد
مصرف برق کم موجود است
محرک ضد انفجار و غیر ضد انفجار
محدوده فشار گسترده و بدون حداقل فشار عملیاتی مورد نیاز
جهت جریان دوگانه موجود است
عملکرد:
![]()
مشخصات فنی:
| مورد | کنترل الکترونیکی تکی/کنترل الکترونیکی دوگانه |
| پایلوت دسته بندی | نوع عملکرد مستقیم |
| رسانه | گاز |
| محدوده دمای محیط | -60 درجه سانتیگراد ~ 60 درجه سانتیگراد |
| دمای رسانه | -60 درجه سانتیگراد ~ 60 درجه سانتیگراد |
| اختلاف فشار عملیاتی | 29 تا 145 psi (2.0 تا 10 بار) |
| ضریب جریان | 1.11Cv(1.06Kv)m³/h 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| ساختار شیر | نوع عملکرد مستقیم |
| جنس بدنه | فولاد ضد زنگ/آلومینیوم/فولاد ضد زنگ |
| محیط کاربرد | داخل/خارج |
| نصب | هر موقعیتی |
| رتبه IP | IP65/IP67 |
| تأییدیه های ضد انفجار | Ex db IIC T6~T3Gb |
محرک های شیر برقی:
| کلاس عایق بندی | توان مصرفی وات | |
| وات DC | وات AC | |
| نگهدارنده VA (VA) | ||
| H | 1.8~6.5W | 1.8~4W |
| ولتاژ استاندارد | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| سری محصول | LV600 | سری LV600 |
| شکل و جنس بدنه شیر | BS | عملکرد مستقیم جنس فولاد ضد زنگ |
| DFDA | محفظه دوگانه آلیاژ آلومینیوم ضد انفجار |
|
| دسته بندی کویل | FDA | ضد انفجار آلومینیوم |
| FDS | فولاد ضد زنگ ضد انفجار فولاد |
|
| حالت کنترل | TC | کنترل الکتریکی تکی |
| رابط الکتریکی | N | 1/2NPT" |
| G | G1/2 | |
| M | M20×1.5 | |
| 14NG | نوع لوله 1/4NPT | |
| 12NG | نوع لوله 1/2NPT | |
| 14G | نوع لوله 1/4G | |
| 12G | نوع لوله 1/2G | |
| اتصال هوا | 14NB | نوع نامور 1/4NPT |
| 14GB | نوع نامور 1/4G | |
| 12NB | نوع نامور 1/2NPT | |
| 12GB | نوع نامور 1/2G | |
| نوع عملکرد | 3 | سه راهی دو موقعیتی |
| سطح توان | بدون عملکرد دستی | 3.5W~6WL |
| Tبدون عملکرد دستی | Wاپراتور دستی | |
| P | بدون عملکرد دستی | S |
| T(-40 درجه سانتیگراد ~ +60 درجه سانتیگراد) | دما | |
| L | T(-40 درجه سانتیگراد ~ +60 درجه سانتیگراد) | L |
| T(-40 درجه سانتیگراد ~ +60 درجه سانتیگراد) | CL (-60 درجه سانتیگراد ~ +60 درجه سانتیگراد) | |
| ویژه | * | |
| ویژه بر اساس درخواست | ولتاژ | 24VDC |
| 110VDC | 220VAC گزینه های ویژه بر اساس تجهیزات موجود است. برای جزئیات به دیتاشیت محصول مراجعه کنید. |
