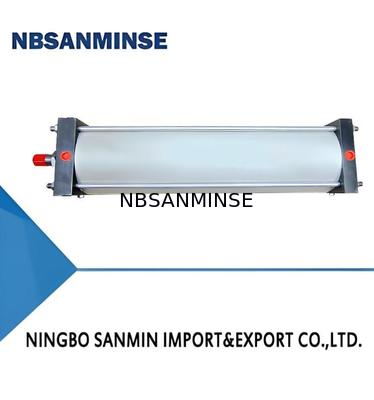

10A-2 سیلندر هوا پنوماتیک ISO Bore Φ125, Φ160, Φ200, Φ250 سیلندر بزرگ سنگین

I. ویژگی‌ها

1. ابعاد نصب مطابق با استاندارد ISO (استاندارد بین‌المللی) است.
2. روانکاری بدون روغن (روغن‌کاری اختیاری) از آلودگی روغن و گاز جلوگیری می‌کند و روان‌کننده مه روغن را می‌توان حذف کرد.
3. قطعات اصلی از فولاد کربن با کیفیت بالا ساخته شده‌اند، محکم و بادوام، مناسب برای کار در شرایط سخت.

II. نمادهای گرافیکی و ظاهر

III. مدل

IV. پارامترهای فنی اصلی

1. قطر سیلندر: Φ125، Φ160، Φ200، Φ250 (میلی‌متر)
2. کورس ضربه‌گیر: 20، 23، 23، 25 (میلی‌متر)
3. حداکثر کورس: 2000 میلی‌متر
4. محدوده فشار کاری: 1 تا 10 بار
5. فشار تست: 15 بار
6. محدوده سرعت کاری: 50 تا 700 میلی‌متر بر ثانیه
7. محدوده دمای کاری: -25 تا +80 درجه سانتی‌گراد (در شرایط عدم یخ‌زدگی)
8. محیط کاری: هوای فشرده تصفیه شده
9. روانکاری: لازم نیست (روغن‌کاری اختیاری)

V. ابعاد کلی و نصب

1. نوع پایه (نوع SD) ISO

VI. ابعاد کلی و اتصالات انتهای میله

• نوع T (میله اتصال تک گوشواره)
•
• نوع Y (میله اتصال دوشاخه با پین)
•
•

• س: آیا می‌توانید نمونه‌های رایگان ارائه دهید؟

  پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

  س: دامنه کسب و کار شما چیست؟

  پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن اتصالات، گیج فشارو غیره.

  س:چه نوع محصولاتی را می‌توانید بسازید؟پاسخ: ما می‌توانیم انواع مختلفی از فولاد ضد زنگ بسازیم

  ،برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب/ شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می‌تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می‌توانیم بسازیم. ما سال‌هاست که تامین کننده OEM هستیم و در ساخت حرفه‌ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.

  س: آیا می‌توانید کالاهای برند اصلی معروف پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟

  پاسخ: بله، ما می‌توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.

  س:

  آیا گارانتی موجود است؟

  نقطه تمرکز س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟

  پاسخ:

  رزوه G استوانه‌ای است و خود آب‌بندی نمی‌کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ‌تر و تنگ‌تر می‌شوند. آب‌بندی از طریق تغییر شکل رزوه ها حاصل می‌شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب‌بندی استفاده می‌شود.

  رزوه G یک لوله مستقیم استوانه‌ای است که برای اتصالات بدون آب‌بندی استفاده می‌شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب‌بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می‌شود. س: چگونه واحدهای فشار را تبدیل کنیم: MPa، بار، psi، کیلوگرم بر سانتی‌متر مربع؟

  پاسخ: 1MPa=10bar≈145psi≈10kg

  س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟

  پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،

  محیط

  گرم، لرزش شدید و غیره.س: در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید در مورد قطعات پنوماتیک رعایت شود؟

  نقطه تمرکز اقدامات متقابل در محیط دمای بالا

• اقدامات متقابل در محیط بسیار سرد	آب‌بندها	فلورورابرب، PTFE
  نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان	روانکاری	گریس مصنوعی دمای بالا (فراریت کم)
  گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین)	تصفیه منبع هوا	تقویت خنک کننده، حذف آب کارآمد
  خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی	قطعات فلزی	فضای انبساط رزرو کنید
  مواد با چقرمگی دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید	قطعات کنترل	کویل های درجه حرارت بالا، اتلاف حرارت، مصرف برق کم
  جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید	نصب	دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید
  از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید
