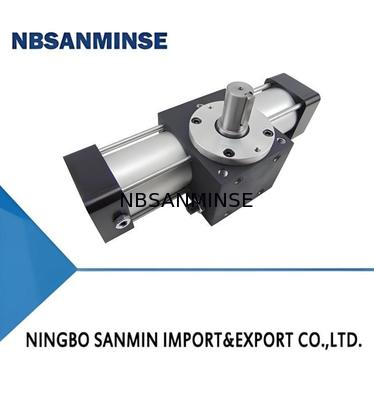

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد

شرح
فشار: 10 (نوار) زاویه نوسان: 90180 (درجه)
زاویه تنظیم: ± 5 (درجه) زاویه بالشتک: 20 (درجه)
مواد: آلومینیوم محدوده دمای عملیاتی (℃): -25+70
برجسته کردن:

شیر برقی فشار ثابت 10 بار

,

دریچه هوای زاویه نوسان 90-180 درجه

,

شیر برقی پنوماتیکی زاویه تنظیم ± 5 درجه

I. ویژگی ها:
  1. حجم کم، ساختار جدید و عملکرد خوب.
  2. گیربکس قفسه دنده را می پذیرد و گشتاورهای بزرگ و کوچک را تولید می کند.
  3. بدون نیاز به روغن کاری عرضه روغن، بدون آلودگی اگزوز.
  4. مجهز به مکانیزم تنظیم دقیق زاویه که امکان کنترل دقیق زاویه را فراهم می کند.
  5. سوئیچ های مغناطیسی را می توان نصب کرد و محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد.
  6. مجهز به مکانیزم بالشتک قابل تنظیم، بدون ضربه در انتهای حرکت نوسان.
  7. فرم های نصب متعدد، آسان برای نصب و به طور گسترده استفاده می شود.

II. مدل

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 0

① فرم نصب SD، FA، FB
② سوراخ سیلندر QGK-2 φ20. φ25. φ32. φ40
QGK-1 φ63,φ80,φ100,φ125
③ زاویه نوسان 90 درجه، 180 درجه
④ سوئیچ کد مدل
جی FD-21R
اچ FD-19RV
الف SR1
⑤ تعداد سوئیچ ها  2 برای محصولات استاندارد
⑥ فرم شفت خروجی تی تک شفت
تی₂ دو شفت

توجه: کلید SR1 فقط برای سیلندرهای چرخ دنده با اندازه کوچک با Φ20 × Φ40 قابل استفاده است. سوئیچ‌های FD-21R و SR401 فقط برای سیلندرهای چرخ دنده‌ای با اندازه متوسط ​​با Φ63 × Φ125 قابل استفاده هستند.

1. پارامترهای فنی اصلی سیلندر

مورد نوع پایه (QGK-1) نوع پایه (QGK-1R) با نوع سوئیچ (QGK-2) با نوع سوئیچ (QGK-2R)
مدل QGK-1 QGK-1R QGK-2 QGK-2R
سوراخ سیلندر (میلی متر) φ63,φ80,φ100,φ125 φ20,φ25,φ32,φ40
محدوده فشار کاری (بار) 1 تا 7 1 تا 10
فشار ثابت (بار) 10  15
زاویه چرخش (درجه) 90,180
زاویه تنظیم (درجه) ± 5
گشتاور نامی (N·m) (در 5 بار) Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7
محدوده دمای عملیاتی (℃) -25+70 (در شرایط یخ زدگی)
مکانیزم بالشتک بالشتک قابل تنظیم در هر دو طرف بالشتک قابل تنظیم در یک طرف
زاویه بالشتک (درجه) 20  Φ20،Φ25،Φ32:35;Φ40:32
روغن کاری {غیر روغن کاری (روغکاری اختیاری)

توجه: برای جلوگیری از ضربه ناشی از انرژی ضربه بیش از ظرفیت جذب دستگاه بالشتک سیلندر، لطفاً از یک دمپر جداگانه برای جذب انرژی ضربه استفاده کنید.

2. پارامترهای سوئیچ مغناطیسی

مدل (با کابل انعطاف پذیر 1.5 متری) FD-21R FD-19RV
محدوده ولتاژ عملیاتی (V) 5 تا 240 DC/AC 5 تا 240 DC/AC
محدوده جریان عملیاتی (mA) 100 (حداکثر)
حداکثر ظرفیت تماس 10 وات (حداکثر) 50 وات (حداکثر)
زمان عملیات
زمان ریکاوری
Ⅳ. طرح کلی و ابعاد نصب

سیلندر نوسانی رک و پینیون نوع 1.QGK-1

SD (نوع پایه)

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 1

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 2

QGKG-1T (نوع استاندارد شفت تک خروجی)

توجه:روش تنظیم زاویه چرخش: برای سیلندرهای نوسان 90 درجه، پیچ های ① و ③ را تنظیم کنید. برای سیلندرهای نوسان 180 درجه، پیچ های ① و ② را تنظیم کنید.

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 3

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 4

شفت تک خروجی QGK-1RT (با نوع سوئیچ)

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 5

QGK-1T2 (شفت خروجی دوگانه)

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 6

  1. سیلندر نوسانی رک و پینیون نوع QGK-2

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 7

طرح کلی سیلندر نوسانی رک و پینیون با اندازه کوچک نوع شفت خروجی

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 8

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 9

طرح کلی از نوع شفت خروجی دوگانه سیلندر نوسانی رک و پینیون با اندازه کوچک

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 10

توجه:در جدول، L، L1، و □N ابعاد نصب برای شفت های خروجی دوگانه هستند.

جدول ابعاد لوازم جانبی سیلندر نوسانی رک و پینیون نوع QGK-2

سوئیچ های مغناطیسی سیلندر چرخشی QGK را می توان نصب کرد محدوده زاویه نوسان را می توان خودسرانه تنظیم کرد 11
