I. ویژگی ها:

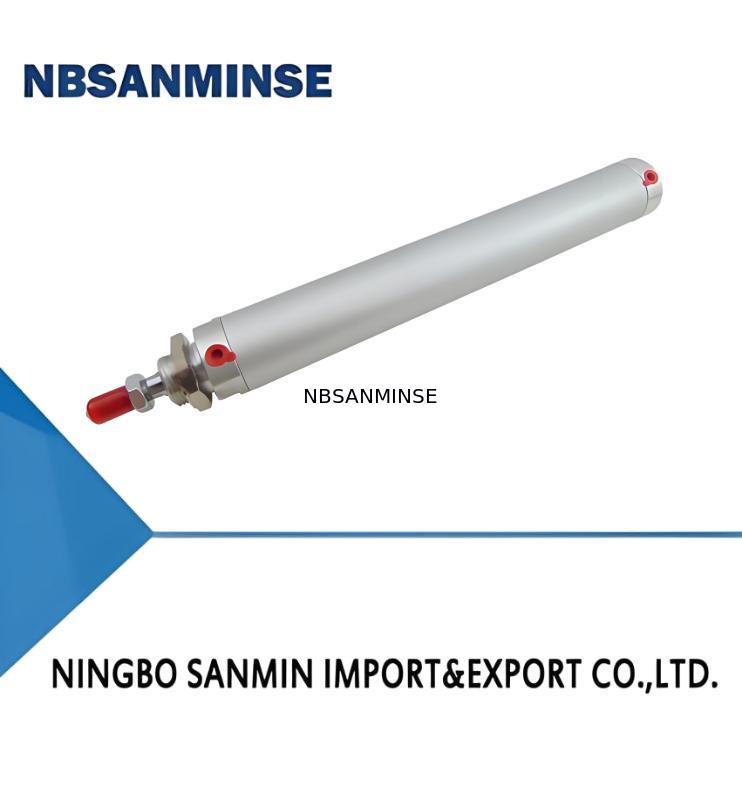

1قطعات از آلیاژ آلومینیوم ساخته شده اند، دارای وزن سبک و حجم کوچک هستند. سوراخ داخلی بشکه سیلندر سخت آنودیزه شده است، به ویژه مقاوم به لباس، با عمر طولانی.
2ابعاد نصب مطابق با استاندارد بین المللی (ISO) است.
3روغن بدون روغن (همچنین روغن روان کننده نیز در دسترس است) ، جلوگیری از آلودگی گاز نفت و روغن دود روان کننده را می توان حذف کرد.
4انواع و مشخصات زیادی وجود دارد و سیلندر های ترکیبی با سوئیچ ها و شیرها در دسترس هستند.
صرفه جویی در زمان اتصال لوله و آسان کردن نگهداری و کار
II. نمادهای گرافیکی و ظاهر
III. مدل
| ① |
مدل سیلندر |
برای جزئیات، جدول عملکرد سیلندر را ببینید. |
| ② |
فرم نصب |
برای جزئیات، به نمودار در صفحه بعدی مراجعه کنید |
| ⑤ |
فرم پوشش عقب |
برای جزئیات، به نمودار در صفحه بعدی مراجعه کنید |
| کد |
S |
P |
K |
| نام |
نوع پایه |
پورت محوری |
FD-13RV |
| ⑥ |
حالت عملکرد شیر |
A: فشار دادن نوع زمانی که انرژی |
| ب: نوع کشش در صورت انرژی |
| ⑦ |
ولتاژ عملیاتی شیر |
5:AC220V 50HZ |
| 8:DC24V |
| ⑧ |
مدل سوئیچ |
برای جزئیات، جدول عملکرد سوئیچ را ببینید. |
| کد |
K |
H |
| نام |
FD-03R |
FD-13RV |
| ⑨ |
تعداد سوئیچ ها |
| ⑩ |
لوازم جانبی اتصال انتهای میله |
برای جزئیات، به نمودار 10Y-1 مراجعه کنید. |
IV. پارامترهای فنی اصلی
1پارامترهای فنی اصلی سیلندر
| انواع |
نوع استاندارد |
با نوع سوئیچ |
با نوع شیر |
با نوع شیر و سوئیچ |
| مدل |
10Y-2 |
10Y-2R |
10Y-2V |
10Y-2K |
| سوراخ شدن سیلندر (ملی متر) |
|
φ20,φ25,Φ32,φ40,φ50 |
| حداکثر ضربه (ملی متر) |
Φ20:300،Φ25:400;Φ32:500Φ40:600Φ50:700 |
| حداکثر ضربه (ملی متر) |
هیچ محدودیتی نیست |
37 |
هیچ محدودیتی نیست |
37 |
| محدوده فشار عملیاتی (بار) |
0.5 ¥10 |
1.5 ¥10 |
| فشار ثابت (بار) |
15 |
| محدوده سرعت عملیاتی (mm/s) |
50 ¢ 700 |
50 ¢ 500 |
| محدوده دمای کار (°C) |
-25 +80 (در شرایط غیر منجمد) |
| روش کار |
هوای فشرده خشک و تمیز |
| فرم پوشاندن |
پد بالش |
| عرضه نفت |
مورد نیاز نیست (همچنین روغن روغن نیز در دسترس است) |
| مدل |
FD-03R |
| محدوده ولتاژ کار |
5-240 ولت DC/AC |
| محدوده جریان عملیاتی |
100mA ((حداکثر) |
| حداکثر ظرفیت تماس |
10W ((حداکثر) |
| زمان کار |
|
| زمان بهبود |
|
| پارامتر |
2/5 راه واحد سولینوئید مورد استفاده دریچه جهت |
| انواع |
A: فشار دادن نوع زمانی که انرژی |
ب: نوع کشش در صورت انرژی |
| ولتاژ نامی |
AC220V،50Hz؛DC24V |
| نوسانات مجاز ولتاژ |
±10% |
| جریان شروع |
AC220V،50Hz؛0.028A |
| جریان نگهدارنده |
AC220V،50Hz:0.015A؛ DC24V:0.09A |
| مصرف برق |
AC220V،50Hz:1.8W |
| DC24V:2.2W |
| کلاس عایق بندی |
ب |
| محدوده فشار عملیاتی |
1.5 ∙ 10 بار |
يادداشت:
1ابعاد لوازم جانبی سیلندر برای سیلندر های سری 10Y-2 مشابه ابعاد سیلندر های 10Y-1 با Φ20 Φ50 است.هنگام محاسبه ابعاد نصب سیلندر های 10Y-2، آنها را می توان با مراجعه به این جدول و ابعاد لوازم جانبی سیلندر برای سری 10Y-1 محاسبه کرد.
2فرم های نصب SD، FA و LS برای بطری های 10Y-2 (نوع استاندارد) با اندازه های سوراخ Φ20 و Φ25 با ISO مطابقت دارند.
3لطفاً برای فرم های نصب و فرم های اتصال انتهای میله سری 10Y-1 برای فرم های نصب و فرم های اتصال انتهای میله 10Y-2 با Φ20 Φ50 مراجعه کنید.
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
