I.ویژگیها:

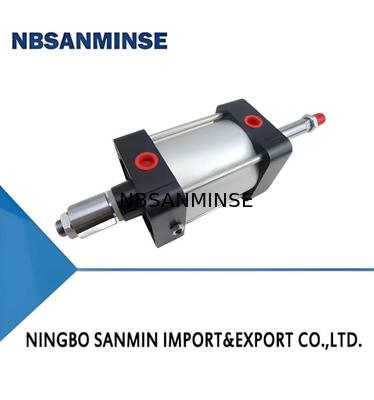

این محصول بر اساس سیلندر میله پیستون دوگانه سری QGEW-2 توسعه یافته است. این محصول با افزایش طول رزوه در انتهای میله پیستون و نصب یک بوش پیچ تنظیم، تشکیل شده است. تنظیم بوش پیچ تنظیم کننده کورس، می تواند کورس افزایش سیلندر را به طور موثر تنظیم کند.
II.مدل:
SD:
| فرم نام |
کد |
فرم نام |
کد |
| نوع پایه افقی |
LA |
نوع فلنج جلو |
FA |
| نوع پایه محوری |
LB |
نوع فلنج عقب |
FB |
| نوع لولا میانی |
TC |
نوع نشیمنگاه لولا میانی |
TCC |
| نوع پایه |
SD |
|
|
RY-T:
| نصب فرم نام |
کد |
| شعاع نوع چنگکی III. پارامترهای فنی اصلی: RY-T قطر داخلی سیلندر D (میلیمتر) |
انتهای |
| III. پارامترهای فنی اصلی: نوع چنگکی RY-T III. پارامترهای فنی اصلی: قطر داخلی سیلندر D (میلیمتر) |
φ32 |
φ40
| φ50 |
φ63 |
φ80 |
φ100 |
φ125 |
φ160 |
φ200 |
حداکثر کورس S (میلیمتر) |
500 |
800 |
| 1600 |
محدوده فشار کاری |
1~10 بار |
فشار تست |
| 15 بار |
محدوده سرعت کاری |
| 50-700 میلیمتر بر ثانیه |
محدوده دمای کاری |
| -25-+80 درجه سانتیگراد (در شرایط عدم یخزدگی) |
محیط کاری |
| هوای فشرده تصفیه شده |
روانکاری |
| لازم نیست (روانکاری اختیاری است) |
ضربهگیر |
| فضای انبساط را رزرو کنید |
کورس ضربهگیر (میلیمتر) |
| 25 |
25 |
| 28 |
نوع استاندارد |
نوع استاندارد |
SD (نوع پایه) |
جدول ابعاد:
س: آیا میتوانید نمونههای رایگان ارائه دهید؟
پ: بله،
اما بستگی به محصولات دارد،
لطفاً با ما تماس بگیرید
ina@pneuhydr.com یا واتساپ 0086 15168536055 س: دامنه کسب و کار شما چیست؟ پ: دامنه کسب و کار ما خدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروش
سیلندر هوا، تصفیه منبع هوا، شیر برقی،
شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک،اتصالات هوا و روغن، گیج فشارو غیره. س:چه نوع محصولاتی را میتوانید بسازید؟پ: ما میتوانیم انواع مختلفی از فولاد ضد زنگ بسازیم،برنج، آلومینیوم
پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /
شیر آب/شیر پنوماتیک /سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره. س: آیا محصول را میتوان با لوگو و برند ما ساخت؟پ: بله، البته، ما میتوانیم بسازیم. ما سالهاست که تامین کننده OEM هستیم و در ساخت آن حرفهای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا میتوانید کالاهای برندهای معروف اصلی پنوماتیک و هیدرولیک، ابزار دقیق را ارائه دهید؟پ: بله، ما میتوانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:آیا گارانتی موجود است؟پ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پ:
رزوه G استوانهای است و خود آببندی نمیکند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگتر و تنگتر میشوند. آببندی از طریق تغییر شکل رزوه ها حاصل میشود و معمولاً از درزگیر یا نوار برای افزایش اثر آببندی استفاده میشود.
رزوه G یک لوله مستقیم استوانهای است که برای اتصالات غیر آببند استفاده میشود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آببندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده میشود.
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان پ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،
محیط گرم، لرزش شدید و غیره.
س:
در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای قطعات پنوماتیک رعایت شود؟
نقطه تمرکز
اقدامات متقابل در محیط دمای بالا
اقدامات متقابل در محیط بسیار سردآببندها فلورورابرب، PTFE
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان روانکاری
| گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
| تقویت خنک کننده، حذف موثر آب |
خشک کردن نقطه شبنم فوقالعاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
| فضای انبساط را رزرو کنید |
موادی با چقرمگی در دمای پایین انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترلی |
| کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
| دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپوشانید |
|
|
|
|
|
|
|
