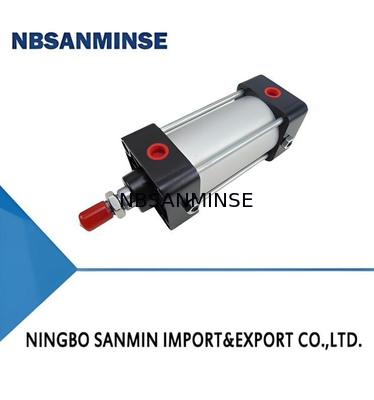

جزئیات محصول:
|
| فشار: | 15 (نوار) | محیط کار: | هوا، هوای خشک |
|---|---|---|---|
| روغن کاری: | لازم نیست | کوسن استروک: | 20 (میلی متر) |
| مواد: | آلومینیوم | مقاومت در برابر شوک: | 30 گرم |
| برجسته کردن: | 15 بار دریچه سولینوئید ضد فشار,دریچه هوای متوسط کار با هوای خشک,ابعاد نصب ISO شیر سولینوئید پنوماتیک,Dry Air Working Medium Air Valve,ISO Mounting Dimensions Pneumatic Solenoid Valve |
||
نوع استاندارد
![]()
با سوئیچ تایپ کنید
![]()
با Valve تایپ کنید
![]()
با سوپاپ و سوئیچ تایپ کنید
![]()
| مورد | توضیحات |
| ①مدل سیلندر | |
| ②فرم نصب: نمودار را در صفحه بعد ببینید | |
| ③ سوراخ سیلندر: جدول زیر را ببینید | |
| ④ ضربه سیلندر: جدول زیر را ببینید | |
| ⑤ حالت سوئیچ | |
| کد | نام |
| جی | FD-21R |
| اچ | FD-19RV |
| L | FD-43RV |
| ⑥تعداد سوئیچ ها | |
| ⑦ حالت عملکرد سوپاپ | |
| شیر برقی تک | شیر برقی دوبل |
| A: نوع فشار پرانرژی | د: نوع خود نگهدارنده |
| ج: نوع مرکز بسته 3 موقعیت | |
| ب: نوع کشش با انرژی | E: نوع مرکز اگزوز 3 موقعیت |
| P: نوع مرکز فشار 3 موقعیت | |
| ⑧ولتاژ عملیاتی شیر | 5: AC 220 ولت 50 هرتز 8: DC 24 ولت |
| ⑨فرم اتصال | نمودار را در صفحه بعد ببینید |
| اظهارات | FD-19RV برای φ32~φ125 است FD-43RV برای φ160 ~ φ200 است |
II. نمادهای گرافیکی و ظاهر
نوع استاندارد
با سوئیچ تایپ کنید
نوع مجهز به سوپاپ - نوع فشار زمانی که انرژی دارد
نوع مجهز به شیر - نوع مرکز بسته 3 موقعیت
با Valve تایپ کنید
نوع مجهز به سوپاپ - نوع کششی در هنگام انرژی
نوع مجهز به سوپاپ - نوع مرکز اگزوز 3 موقعیت
با سوپاپ و سوئیچ تایپ کنید
نوع مجهز به شیر - نوع خود نگهدارنده
نوع مجهز به شیر - نوع مرکز فشار 3 موقعیت
1. اجزای اصلی از آلیاژ آلومینیوم ساخته شده است، بنابراین وزن آن سبک است.
دیواره سیلندر تحت اکسیداسیون آندی سخت قرار می گیرد، که آن را به ویژه در برابر سایش مقاوم می کند و عمر طولانی را تضمین می کند.
2. ابعاد نصب مطابق با ISO (سازمان بین المللی استاندارد).
3. روانکاری بدون روغن را اتخاذ می کند (روغنکاری روغن نیز موجود است)
جلوگیری از آلودگی نفت و گاز و رفع نیاز به روان کننده مه روغن.
4. دارای تنوع گسترده ای از انواع و مشخصات.
سیلندرهای ترکیبی با سوئیچ و سوپاپ موجود است،
که باعث صرفه جویی در زمان لوله کشی و تعمیر و نگهداری و بهره برداری آسان می شود
| پارامتر | 10A-5 (نوع استاندارد) 10A-5R (نوع با سوئیچ) | 10A-5V (نوع با سوپاپ) 10A-5K (نوع با سوپاپ و سوئیچ) | |||||||||||||||||
| سوراخ سیلندر D (میلی متر) | Φ32 | ①40φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | Φ250 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | |
| حداکثر ضربه S (میلی متر) | 500 | 800 | 1000 | 1500 | 500 | 800 | 1000 | 1500 | |||||||||||
| محدوده فشار عملیاتی (بار) | 0.5~10 | 1.5~8 | |||||||||||||||||
| فشار ثابت (بار) | 15 | 12 | |||||||||||||||||
| محدوده سرعت عملیاتی (mm/sec) | 50~700 | 50~500 | |||||||||||||||||
| محدوده دمای عملیاتی (℃) | -25~+80 (در شرایط یخ زدگی) | -25~+80 (در شرایط یخ زدگی) | |||||||||||||||||
| محیط کار | هوا، هوای خشک | ||||||||||||||||||
| روغن کاری | لازم نیست (روغنکاری اختیاری) | ||||||||||||||||||
| کوسن | کوسن قابل تنظیم در هر دو طرف | ||||||||||||||||||
| کوسن استروک (میلی متر) | 20 | 25 | 28 | 30 | 20 | 25 | 28 | ||||||||||||
| نصب و راه اندازی | مدل سیلندر | 10A-5R | 10A-5V | 10A-5K | |||||||||||||||
| حداقل ضربه (میلی متر) - نصب TC | ①32~φ125 | 125 | 75 | 125 | |||||||||||||||
| ①160 ~ Φ200 | 120 | 165 | 165 | ||||||||||||||||
| حداقل ضربه (میلی متر) - سایر نصب | Φ32~φ125 | 30 | 50 | 50 | |||||||||||||||
| ①160 ~ Φ200 | 110 | 165 | 165 | ||||||||||||||||
1. هنگام نصب یک کلید در موقعیت وسط یک سیلندر از نوع کلیددار،
حداکثر سرعت سیلندر باید در 300 میلی متر بر ثانیه باشد،
به طوری که سرعت پاسخگویی بارهایی مانند رله ها مطابقت داشته باشد و عملکرد در شرایط خوبی باشد.
2. سوئیچ باید با بار استفاده شود. در غیر این صورت، اتصال مستقیم به هر منبع تغذیه باعث سوختن آن می شود.
3. هنگامی که حداقل کورس یک سیلندر از نوع کلیددار کمتر از مقدار مشخص شده در جدول بالا باشد،
یک سوئیچ وارداتی قابل نصب است. لطفاً هنگام ثبت سفارش عبارت «(سوئیچ وارداتی)» را بعد از مدل اضافه کنید تا قیمت اضافه شود.
2. پارامترهای فنی اصلی شیر
| علامت گذاری کنید | الف | ب | D | سی | E | پ | |||||
| تایپ کنید | شیر برقی تک | شیر برقی دوبل | |||||||||
| 2-موقعیت | 3-موقعیت | ||||||||||
| فشار نوع هنگامی که انرژی | Pull Type هنگامی که انرژی دارد | نوع خود نگهدارنده | نوع مرکز بسته | نوع مرکز اگزوز | نوع مرکز فشار | ||||||
| ولتاژ نامی | AC 220 ولت 50 هرتز | ||||||||||
| DC 24 ولت | |||||||||||
| نوسان ولتاژ مجاز | ±10% | ||||||||||
| سوراخ سیلندر با سوپاپ (mm) | Φ32،①40،φ50،Φ63،Φ80،Φ100،Φ125 | φ160،Φ200،Φ250 | |||||||||
| جریان هجومی | AC220V | 45 میلی آمپر | 100 میلی آمپر | ||||||||
| نگه داشتن جریان | AC220V | 34 میلی آمپر | 75 میلی آمپر | ||||||||
| DC24V | 295 میلی آمپر | 300 میلی آمپر | |||||||||
| مصرف برق | AC220V | 7.5 VA | 16.5 VA | ||||||||
| DC24V | 7 وات | 7.2 وات | |||||||||
| کلاس عایق | ب | ||||||||||
| محیط کار | هوا، هوای خشک | ||||||||||
| روغن کاری | لازم نیست (روغنکاری اختیاری) | ||||||||||
| محدوده فشار عملیاتی | 1.5~8 بار | ||||||||||
| فشار اثبات | 12 بار | ||||||||||
3. پارامترهای فنی اصلی سوئیچ
| علامت گذاری کنید | جی | اچ | L | ||||||||
| مدل (با کابل انعطاف پذیر 1.5 متری) | FD-21R | (Φ32~125)FD-19RV | (φ160 × 200) FD-43RV | ||||||||
| محدوده ولتاژ عملیاتی | 5 تا 240 ولت DC/AC | 5 تا 240 ولت DC/AC | |||||||||
| محدوده جریان عملیاتی | 100 میلی آمپر (حداکثر) | 1000 میلی آمپر | |||||||||
| حداکثر ظرفیت تماس | 10 وات (حداکثر) | 50 وات (حداکثر) | |||||||||
| جریان نشتی | 0 | 0 | |||||||||
| چراغ نشانگر | LED قرمز | LED زرد | |||||||||
| زمان عملیات | |||||||||||
| زمان انتشار | |||||||||||
| مقاومت در برابر ضربه | 30 گرم | 30 گرم | |||||||||
| محدوده دمای عملیاتی | -10 ~ +70 ℃ (در شرایط یخ زدگی) | ||||||||||
| محدوده دمای ذخیره سازی | -20 ~ +80 ℃ (در شرایط یخ زدگی) | ||||||||||
| بار قابل اجرا | ترتیب دهنده ها، رله های کوچک، رله های زیر مینیاتوری | رله های کوچک، رله های عمومی، سیم پیچ های برقی کوچک، چراغ های نشانگر و ترتیب دهنده ها | |||||||||
1.SD (نوع پایه)
![]()
![]()
10A-5V (نوع با سوپاپ)
![]()
![]()
![]()
![]()
![]()
1. هنگامی که سیلندر Φ160 در نصب TC یا TCC است، VT = 180.
2. ابعاد نصب سیلندر با مراجعه به این جدول و ابعاد جانبی سیلندرهای سری 10A-5 قابل محاسبه است.
LA (کوه پای افقی)
LB (پایه محوری)
FA (نصب فلنج جلو)
FB (قرار فلنج عقب)
CA، CC (Single Lug Mount)
CB (دولوگ مانت)
TC (Center Trunnion Mount)
CBB (پایه پایه دو لنگه)
TCC (Trunnion Pedestal Mount)
VI. فرم های اتصال
نوع چنگال انتهای میله ای (RT-Y)
نوع سوکت میله انتهای میله (RT-CB)
نوع میله چنگال انتهای میله (RY-T)
نوع چنگال تکی (HCA-Y)
نوع سوکت تکی (HCA-CB)
نوع سوکت چنگال انتهای میله (RY-CA)
نوع میله دولاگ (HCB-T)
نوع سوکت دو جداره (HCB-CA)
نوع سوکت چنگال انتهای میله (RY-CBB)
1. برای ابعاد مربوطه، لطفاً به جدول ابعاد لوازم جانبی سیلندرهای سری 10A-5 مراجعه کنید.
2. گیره میانی TC (Center Trunnion Type) را می توان در هر موقعیتی بر روی بشکه سیلندر بین وجه های انتهایی داخلی درپوش های انتهایی جلو و عقب نصب کرد.
VII. میز ابعاد لوازم جانبی
براکت پا افقی LA:
![]()
براکت پایه محوری LB:
![]()
فلنج جلو FA، فلنج عقب FB:
![]()
CA Single Lug، CC Single Lug:
![]()
CB Double Lug:
![]()
TC Center Trunnion QTCI Front Trunnion:
![]()
پایه تکی CBB:
![]()
پایه TCC Trunnion:
![]()
شاتون تک لاگ T،میله اتصال چنگال شکل Y با پین،
میله اتصال تک لنگه کروی S،F میله اتصال یونیورسال
![]()
1. در این سری سیلندر، شیر به صورت صاف نصب می شود.
کویل در هنگام حمل و نصب به راحتی آسیب نمی بیند و فضای کمتری را اشغال می کند.
2. اجزای اصلی این سری سیلندر از آلیاژ آلومینیوم ساخته شده است، بنابراین سبک وزن است.
بشکه سیلندر تحت اکسیداسیون آندی سخت قرار می گیرد، که آن را به ویژه مقاوم در برابر سایش و عمر طولانی می کند.
3. ابعاد نصب این سری سیلندر مطابق با استانداردهای ISO (سازمان استاندارد بین المللی) است.
4. این سری سیلندر بدون روغن روغن کاری می شود (روغنکاری روغن نیز اختیاری است)، از آلودگی روغن - هوا جلوگیری می کند و اجازه می دهد روانکار حذف شود.
5. لوازم جانبی نصب این سری سیلندر مانند سیلندر 10A - 2 است.
II. نمادهای گرافیکی:
نوع مجهز به سوپاپ - نوع فشار زمانی که انرژی دارد
نوع مجهز به سوپاپ - نوع کششی در هنگام انرژی
نوع مجهز به شیر - نوع خود نگهدارنده
3-وضعیت نوع مرکز بسته
نوع مرکز اگزوز 3 موقعیت
نوع مرکز فشار 3 موقعیت
نوع مجهز به سوپاپ و سوئیچ - نوع فشار زمانی که انرژی دارد
III. روش نمایش مدل:
نوع مجهز به شیر
![]()
FA:
| نصب و راه اندازی فرم | |||
| نوع SD | نوع پایه | نوع LB | نوع براکت پا |
| نوع CA | نوع تکی | نوع TC | سیلندر جلو نوع Trunnion مرکزی |
| نوع CB | نوع دولاگ | نوع TCC | سیلندر جلو وسط نوع پایه پایه |
| نوع CBB | نوع پایه پایه دوبل | نوع TA | نوع Trunnion جلو |
| نوع HCA-CB | نوع Single-DoubleLug | TACTtype | نوع پایه ترانیون جلو |
| نوع FA | نوع فلنج جلو | نوع سل | نوع ران عقب |
| نوع FB | نوع فلنج عقب | نوع TBC | نوع پایه ران عقب |
125: A: 5:
| قطر سوراخ | حالت عملیات | ولتاژ شیر | |||
| 32 | نوع A | 5 | AC220V | ||
| 40 | نوع B | 8 | DC220V | ||
| 63 | نوع C | ||||
| 80 | نوع D | ||||
| 100 | نوع E | ||||
| 125 | TypeF | ||||
| 160 | |||||
Y:
| فرم های اتصال انتهای میله | نوع پایه |
| TSingle LugCcnecting Rlad Type | |
| Y | شاتون Y چنگال شکل با نوع پین |
| RY-T | نوع میله چنگال انتهای میله RY-T |
| RT-Y | نوع چنگال RT-Y راد انتهای میله |
| 5 | SSpherical Single Lug Connecting RadType |
| اف | نوع شاتون اتصال FUninersl |
| RT-CB | نوع سوکت میله انتهای میله RT-CB |
| RY-CA | نوع سوکت چنگال انتهای میله ای RY-CA |
| RY-CBB | نوع سوکت چنگال انتهای میله ای RY-CBB |
نوع مجهز به سوپاپ و سوئیچ
![]()
FA:
| نصب و راه اندازی فرم | |||
| نوع SD | نوع پایه | نوع LB | نوع براکت پا |
| نوع CA | نوع تکی | نوع TC | سیلندر جلو نوع Trunnion مرکزی |
| نوع CB | نوع دولاگ | نوع TCC | سیلندر جلو وسط نوع پایه پایه |
| نوع CBB | نوع پایه پایه دوبل | نوع TA | نوع Trunnion جلو |
| نوع HCA-CB | نوع Single-DoubleLug | TACTtype | نوع پایه ترانیون جلو |
| نوع FA | نوع فلنج جلو | نوع سل | نوع ران عقب |
| نوع FB | نوع فلنج عقب | نوع TBC | نوع پایه ران عقب |
1. پارامترهای فنی اصلی سیلندر
| نوع سیلندر 10A-5V(Ⅱ)10A-5V(Ⅱ) | ||||||||
| قطر سوراخ سیلندر (میلی متر) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| حداکثر ضربه (میلی متر) | 500 | 800 | 1000 | |||||
| محدوده فشار عملیاتی (بار) | 2-8 | |||||||
| فشار ثابت (بار) | 12 | |||||||
| محدوده سرعت عملیاتی (mm/sec) | 50-500 | |||||||
| محدوده دمای عملیاتی (℃) | -25~+80 (در شرایط یخ زدگی) | |||||||
| محیط کار | هوای فشرده تمیز، خشک و روغن کاری شده | |||||||
| روغن کاری | لازم نیست (روغکاری اختیاری است) | |||||||
| کوسن | بالشتک قابل تنظیم در دو طرف | |||||||
| کوسن استروک (میلی متر) | 20 | 25 | 28 | |||||
زمانی که حرکت سیلندر از حداکثر طول جدول بالا بیشتر شود، می توان آن را نیز تولید کرد. با این حال، برای عملکرد قابل اعتماد، ساختار داخلی باید به طور جداگانه بسته به ماهیت بار طراحی شود. در این حالت، ثابت طول سیلندر متناسب با آن افزایش می یابد.
| نماد | الف | ب | سی | D | E | اف | |
| نوع سوپاپ | کنترل تک شیر برقی | کنترل شیر برقی دوبل | |||||
| شیر 2/2 | شیر 3/3 | ||||||
| فشار نوع هنگامی که انرژی | Pull Type هنگامی که انرژی دارد | نوع خود نگهدارنده | نوع مرکز بسته | نوع مرکز اگزوز | نوع مرکز فشار | ||
| ولتاژ نامی | AC220V 50Hz | ||||||
| DC24V | |||||||
| نوسان ولتاژ مجاز | ± 10% | ||||||
| قطر سوراخ سیلندر مجهز به سوپاپ (میلی متر) | φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 | ||||||
| شروع جریان | AC220V | 45 میلی آمپر | |||||
| DC24V | 350 میلی آمپر | ||||||
| نگه داشتن جریان | AC220V | 34 میلی آمپر | |||||
| DC24V | 295 میلی آمپر | ||||||
| مصرف برق | AC220V | 7.5 VA | |||||
| DC24V | 7 وات | ||||||
| کلاس عایق | ب | ||||||
| محیط کار | هوای فشرده تمیز، خشک و روغن کاری شده | ||||||
| روغن کاری | لازم نیست (روغکاری اختیاری است) | ||||||
| محدوده فشار عملیاتی | 2--8 (نوار) | ||||||
| فشار ثابت (بار) | 12 بار | ||||||
| نماد | جی | اچ | L | ||||
| مدل (با کابل 1 متری) | FD-21R | (φ32--125)FD-19RV | (φ160--200)FD-43RV | ||||
| محدوده ولتاژ عملیاتی | 5--240 ولت DC/AC | 5--240 ولت DC/AC | |||||
| محدوده جریان عملیاتی | 100 میلی آمپر (حداکثر) | 1000 میلی آمپر (حداکثر) | |||||
| حداکثر ظرفیت تماس | 10 وات (حداکثر) | 50 وات (حداکثر) | |||||
| جریان نشتی | 0 | 0 | |||||
| افت فشار باقیمانده | 2.5 ولت حداکثر @ 100 میلی آمپر DC | 1.8 ولت حداکثر @ 1000 میلی آمپر DC | |||||
| چراغ نشانگر | LED قرمز | LED زرد | |||||
| زمان عملیات | ≤1 میلی ثانیه | ≤1 میلی ثانیه | |||||
| زمان ریکاوری | ≤1 میلی ثانیه | ≤1 میلی ثانیه | |||||
| مقاومت در برابر ضربه | 30 گرم 30 گرم | ||||||
| محدوده دمای عملیاتی | -10--+70℃ (در شرایط یخ زدگی) | ||||||
| محدوده دمای ذخیره سازی | -20--+80℃ (در شرایط یخ زدگی) | ||||||
| بار قابل اجرا | کنترل کننده منطقی قابل برنامه ریزی (PLC)، رله کوچک، شیر برقی کم مصرف | ||||||
| کلاس حفاظت | IP67 | ||||||
V. طرح کلی و ابعاد نصب:
نوع مجهز به سوپاپ - نوع فشار زمانی که انرژی دارد
![]()
نوع مجهز به سوپاپ - نوع کششی در هنگام انرژی
![]()
نوع مجهز به شیر - نوع خود نگهدارنده
![]()
نوع مجهز به شیر با شیر 3/3
![]()
![]()
![]()
