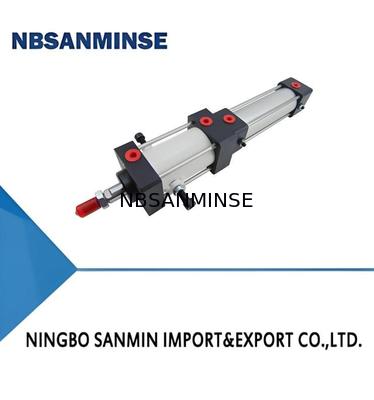

سیلندر قفل‌شونده QGSJ، قفل و توقف در هر موقعیت در میانه کورس حرکتی

I. ویژگی ها

1. این سری مشتق شده از سیلندرهای سری 10A-5 است و بسیاری از قطعات آن قابل تعویض هستند.
2. از بشکه سیلندر و درپوش های انتهایی آلیاژ آلومینیوم استفاده می کند که ظاهری جذاب و وزن سبکی دارد.
3. می تواند در هر موقعیتی در میانه کورس قفل و متوقف شود و تکرارپذیری بالایی دارد.
4. از یک مکانیسم قفل منطقی استفاده می کند. نیروی قفل مستقل از جهت حرکت پیستون است و قفل قابل اطمینانی را تضمین می کند.
5. روانکاری بدون روغن (روانکاری با روغن اختیاری) از آلودگی روغن و گاز جلوگیری می کند و می توان از روغن زن مه آلود صرف نظر کرد.

III. مدل

نوع استاندارد

نوع با سوئیچ





①	مدل سیلندر
②	فرم نصب		به یادداشت در بخش "V" مراجعه کنید
③	قطر سیلندر		به جدول زیر مراجعه کنید
④	کورس سیلندر		به جدول زیر مراجعه کنید
⑤	کد	J		H
	مدل سوئیچ	FD-21R		FD-19RV
⑥	تعداد سوئیچ ها
⑦	لوازم جانبی اتصال		به یادداشت در بخش "V" مراجعه کنید

IV. پارامترهای فنی اصلی



قطر سیلندر (میلی متر)		Φ40	Φ50	Φ63	Φ80	Φ100
حداکثر کورس (میلی متر)		800			1000
محیط کاری		هوای فشرده خشک و تمیز
محدوده فشار کاری (بار)		3.5～10
دمای محیط کاری (℃)		-25 ～ +60 (در شرایط غیر انجمادی)
محدوده سرعت عملکرد (میلی متر بر ثانیه)		50～300
جهت ترمز		دو طرفه
فشار آزاد کردن قفل (بار)		≥3.5	≥4	≥4	≥4.5	≥4
دقت موقعیت یابی مجدد (میلی متر)		≤±2 (در حداکثر سرعت و حداکثر بار جابجایی)
حداکثر بار جابجایی (کیلوگرم)		34	53	85	138	215
نیروی رانش (N) (در η=0.8, P=5bar)		502	769	1221	1970	3078
نیروی کشش (N) (در η=0.8, P=5bar)		422	620	1072	1778	2886



V. ابعاد کلی و نصب

نقشه شماتیک سیلندر قفل کننده سری QGSJ (نوع پایه)
