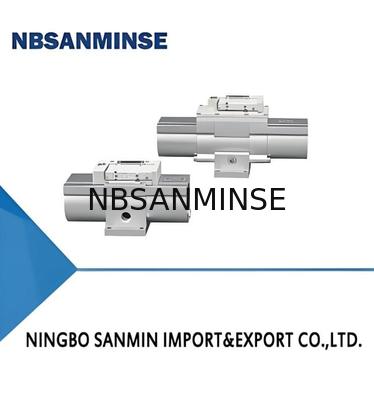

| VBA |
10A |
02 |
□ |
X3145 |
| کد مشخصات |
شیراندازه بدنه |
اندازه پورت |
گزینه |
|
|
10A: استاندارد 1/4 |
02: RC 1/4" |
نماد |
لوازم جانبی |
مناسب برای اندازه بدنه شیر |
|
|
20A: استاندارد 1/2 |
04: RC 1/2" |
هیچ |
بدون
|
10A, 20A |
|
|
|
|
G |
گیج فشار خارجی |
10A, 20A |
|
|
|
|
B |
پیچ های نصب سیلندر گاز |
20A |
|
|
|
|
GB |
گیج فشار خارجی+
پیچ های نصب سیلندر گاز
|
20A |
|
| مشخصات استاندارد |
مدل |
VBA10A-02 |
VBA20A-03 |
VBA40A-04 |
VBA22A-03 |
VBA42A-04 |
VBA43A-04 |
VBA11A-02 |
| سیال مورد استفاده |
|
multicolumn{7}{c}{هوای فشرده} |
|
|
|
|
|
|
| نسبت فشار |
|
multicolumn{5}{c}{2 برابر} |
multicolumn{2}{c}{2-4 برابر} |
|
|
|
|
|
| عملکرد پایلوت |
|
multicolumn{3}{c}{با عملکرد پایلوت
نوع عملکرد دستی (1)} |
multicolumn{2}{c}{نوع هوای عمل کننده} |
multicolumn{2}{c}{با عملکرد پایلوت
نوع عملکرد دستی (1)} |
|
|
|
|
| مکانیزم تنظیم فشار |
|
multicolumn{3}{c}{1000} |
1000 |
1000 |
1000 |
70 |
|
|
| حداکثر نرخ جریان (5) (L/min(ANR)) |
|
230 |
1000 |
1000 |
1000 |
1000 |
1000 |
70 |
| محدوده فشار تنظیم شده (MPa) |
|
0.2-2.0 |
0.2-1.0 |
0.2-1.0 |
0.2-1.0 |
0.2-1.6 |
0.2-2.0 |
0.2-2.0 |
| حداقل محدوده فشار (MPa) |
|
multicolumn{3}{c}{—} |
0.1-1.0 |
multicolumn{2}{c}{2-4} |
— |
|
|
|
| فشار اثبات (MPa) |
|
3 |
3 |
3 |
1.5 |
2.4 |
3 |
3 |
| اندازه اتصال (پورت های ورودی، خروجی، اگزوز) (Rc) |
|
1/4 |
3/8 |
1/2 |
3/8 |
1/2 |
1/2 |
1/4 |
| (2 پورت ورودی/خروجی) (Rc) |
|
multicolumn{3}{c}{—} |
multicolumn{3}{c}{1/8} |
— |
|
|
|
|
| دمای محیط و دمای سیال در حین استفاده (°C) |
|
multicolumn{6}{c}{2-50 (بدون یخ زدگی)} |
— |
|
|
|
|
|
| روش نصب |
|
multicolumn{7}{c}{افقی} |
|
|
|
|
|
|
| اجزای فلزی |
|
multicolumn{7}{c}{بدون روغن (بدون روانکاری)} |
|
|
|
|
|
|
| جرم (کیلوگرم) |
|
0.84 |
3.9 |
8.8 |
3.9 |
8.6 |
8.6 |
0.89 |
با فرض فشار ورودی 0.5MPA و نیاز به افزایش فشار به 0.8MPA، با میانگین نرخ جریان هوای 500 لیتر در دقیقه، بر اساس نسبت افزایش و نرخ جریان از پیش انتخاب شده VBA20A، مقایسه مشخصات جریان 20A، فشار ورودی P1=0.5MPA. هنگامی که مصرف هوا برابر با 500 لیتر در دقیقه است، فشار ورودی حدود 0.85MPA است که بالاتر از 0.8MPA تعیین شده است و الزامات طراحی را برآورده می کند. بنابراین، مدل VBA20A برای استفاده انتخاب شده است.
با فرض اینکه فشار ورودی 0.5MPA باشد، لازم است فشار به 0.8MPA افزایش یابد و میانگین نرخ جریان هوا 500 لیتر در دقیقه باشد. فشار خروجی نباید نوسان داشته باشد.
بر اساس نتایج انتخاب مثال 1، مدل VBA20A انتخاب شد زیرا شیر تقویت کننده بر اساس اصل تقویت کننده پیستونی است و فشار خروجی دارای نوسانات دوره ای خواهد بود. بنابراین، یک مخزن ذخیره هوای کوچک برای فیلتر کردن نوسانات انتخاب شد. از آنجایی که الزامات خاصی وجود ندارد، مخزن ذخیره هوا را می توان بر اساس وضعیت سایت انتخاب کرد. اکنون، یک مخزن ذخیره هوای 10 لیتری به عنوان مخزن تطبیقی انتخاب شده است.
موارد انتخاب دیگر
اگر شیر تقویت کننده برای مصرف دوره ای گاز استفاده شود، یا اگر الزامات زمان پر شدن هنگام پر کردن ظروف مهر و موم شده وجود داشته باشد، می توانید برای کمک در انتخاب مرجع با خدمات مشتری تماس بگیرید.
عملکرد سیلندرهای گاز
نوسانات فشار را در خروجی شیر تقویت کننده فشار کاهش دهید
در شرایطی که حرکات متناوب باعث می شود مصرف هوا از ظرفیت تامین بیشتر شود، می توان از تمرکز استفاده کرد.
مقدار هوای مصرف شده در یک مخزن گاز برای استفاده ذخیره می شود. اگر ناشی از اقدامات مداوم باشد
اگر مصرف هوا از ظرفیت تامین بیشتر شود، استفاده از سیلندرهای گاز موثر نخواهد بود.
اقدامات احتیاطی برای استفاده از سیلندرهای گاز
یک
یک جداکننده مه روغن باید در سمتی نزدیک به شیر تقویت کننده نصب شود. اگر کیفیت هوای فشرده تضمین نشود، منجر به عملکرد ضعیف شیر تقویت کننده (عدم توانایی تقویت) و کاهش دوام می شود.
دو
در شرایطی که از هوای خشک استفاده می شود (نقطه شبنم اتمسفر زیر 17 درجه سانتیگراد)، طول عمر ممکن است به دلیل تبخیر روانکاری داخلی کوتاه شود.
سه
تامین در سمت ورودی تقریباً 2 برابر (نسبت تقویت 2) یا 4 برابر (نسبت تقویت 4) مصرف در سمت خروجی است، زیرا شیر تقویت کننده با فشار هوا تغذیه می شود. بنابراین، تامین در سمت ورودی باید مجموع نرخ جریان در سمت خروجی و بخشی از تخلیه از پورت E باشد.
چهار
تنظیم فشار خروجی باید بیش از 0.1MPA بالاتر از فشار ورودی باشد. اگر اختلاف فشار کمتر از 0.1MPA باشد، باعث حرکت ناپایدار و عملکرد ضعیف می شود.
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن و غیره.س:چه نوع محصولاتی می توانید بسازید؟
پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیمبرنج، آلومینیومپردازش مواد.
مانند فشار بالاشیر / شیر برقی / شیر الکتریکی / شیر آب /شیر پنوماتیک/ سیلندر هوا/ شیر هیدرولیک / انباشتگر هیدرولیک و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
فلورورابر، PTFE س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر، محیط
گرم، لرزش شدید و غیره.
س:
در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای اجزای پنوماتیک رعایت شود؟
نقطه تمرکز
اقدامات متقابل در محیط با دمای بالااقدامات متقابل در محیط بسیار سرد مهر و موم ها
فلورورابر، PTFE نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان
| روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
| تصفیه منبع هوا |
تقویت خنک کننده، حذف موثر آب |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
| اجزای فلزی |
فضای انبساط رزرو کنید |
موادی با چقرمگی در دمای پایین انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
| اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
نصب جعبه های عایق، گرمایش موضعی، جلوگیری از تراکم سرما |
| نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
|
|
|
|
