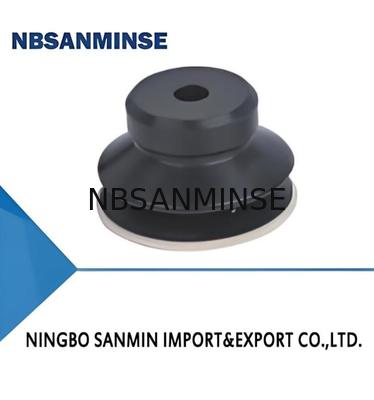

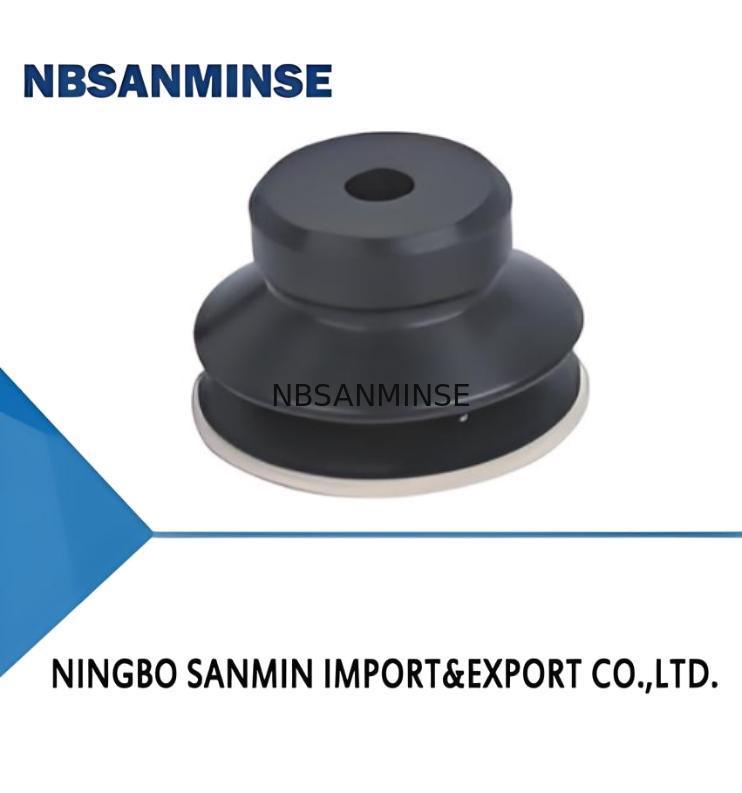

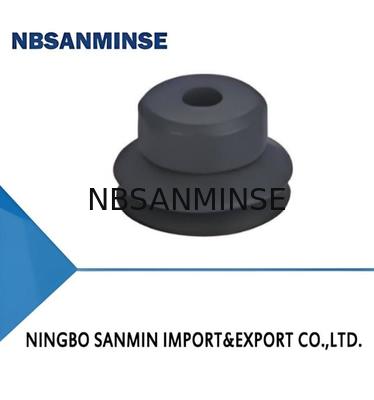

لیوان مکش سری SPJ Bellows

مقدار حداقل تعداد سفارش :	100 تا	جزئیات بسته بندی :	کیسه پلاستیکی
زمان تحویل :	5-30 روز	قابلیت ارائه :	10000 عدد

محل منبع:	چین	نام تجاری:	NBSANMINSE
شماره مدل:	SPJ4

اطلاعات تکمیلی
Diameter:	4 - φ4mm	Material & Hardness:	N- NBR
Connection thread:	Nil - Suction cup only	Pull-out force N:	0.6
DIA شیلنگ توصیه شده. مگنی:	4

توضیحات محصول

ویژگی ها

• 1.5 پرده

• لب های نرم و مخروطی

• پلاگین بدون علامت اختیاری

کاربردها

مزایا

• جبران اختلاف ارتفاع و بافر خوب هنگام تماس با قطعات کار

• آب بندی خوب برای جابجایی قطعات کار با سطح ناهموار

• موجود در اندازه های مختلف

کاربردها

• جابجایی قطعات کار با سطح ناهموار مانند کارتن، کاغذ

تخته و ورق، قطعات کار با سطح منحنی

• جابجایی قطعات کار شکننده مانند قطعات الکترونیکی و

قطعات قالب گیری تزریقی

• فنجان مکش با پلاگین بدون علامت برای جابجایی حساس مناسب است

مواد الکترونیکی یا صفحه نمایش. برای مواقعی که

الزامات بالایی برای علامت روی سطح جذب وجود دارد

ساختار

• اتصالات پلاگین برای فنجان مکش

• فنجان های مکش با قطر کمتر از 50 میلی متر ساختار شکافی را برای سهولت

جایگزینی اتخاذ می کنند

• ساختار یک تکه برای فنجان مکش با قطر 60 میلی متر - 80 میلی متر

اتصال جانبی-پاگوداخلاء	نیرو N داخلی	حجم cm³ حداقل شعاع	از قطعه کار میلی متر وزن عدد	توصیه شده شیلنگ	قطر میلی متر MPQ عدد	SPJ4 0.6
<0.1	4	0.3		10		SPJ20
<0.1	6	0.3		0.8		SPJ20
<0.1	3.0	0.3	•	10		SPJ20
اتصال جانبی-پاگودا0.2	12	0.8	4	10		SPJ20
اتصال جانبی-پاگودا0.5	•	1.0	35.6	10		SPJ20
اتصال جانبی-پاگودا1.1	27	1.8	6	5		SPJ40
اتصال جانبی-پاگودا2.2	40	3.0	63.0	5		SPJ40
اتصال جانبی-پاگودا3	55	5.3	6	5		SPJ40
اتصال جانبی-پاگودا4.5	65	8.0	6	5		SPJ40
اتصال جانبی-پاگودا6	80		6	1		توجه: سطح خلاء آزمایش -60 کیلو پاسکال، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
اتصال جانبی-پاگودا11.7	95	21.0	8	1	•	توجه: سطح خلاء آزمایش -60 کیلو پاسکال، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
اتصال جانبی-پاگودا20	125	35.6	8	1	•	توجه: سطح خلاء آزمایش -60 کیلو پاسکال، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
اتصال جانبی-پاگودا30	150	52.5	8	1	•	توجه: سطح خلاء آزمایش -60 کیلو پاسکال، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
اتصال جانبی-پاگودا40	140	63.0	8	1	•	توجه: سطح خلاء آزمایش -60 کیلو پاسکال، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.

داده ها ممکن است با توجه به سطوح مختلف قطعه کار متفاوت باشد. توصیه می شود طول شیلنگ خلاء تا حد امکان کوتاه باشد، حداکثر 2 متر.ساختار

• متشکل از فنجان مکش جایگزین و اتصالات قفل کننده

• اتصالات پلاگین برای فنجان مکش

• پورت خلاء عمودی، اتصالات پاگودا یا اتصالات یک لمسی برای اتصال،

رزوه نر برای نصب

• پورت خلاء جانبی، اتصالات پاگودا برای اتصال، رزوه ماده برای

نصب

• لطفاً برای انتخاب فنجان مکش به صفحه 131 مراجعه کنید

مدل

جهت پورت خلاء

خلاء	اتصال جانبی-پاگودا SPJ6□	SPJ6□-B6-M8M
SPJ6□-FE10B6-M9	SPJ8□	SPJ8□-B6-M8M
SPJB□-FE10B6-M9	SPJ10□	SPJ10□-B6-M8M
SPJ10□-FE10B6-M11	SPJ15□	SPJ15□-B6-M8M
SPJ15□-FE10B6-M11	SPJ20□	SPJ20□-B6-M8M
SPJ20□-FE10B6-M11	SPJ25□	SPJ25□-B6-M10M
SPJ25□-FE15B6-M14	SPJ30□	SP30□-B6-M10M
SPJ30□-FE15B6-M14	SPJ35□	SP35□-B6-M10M
SPJ35□-FE15B6-M14	SPJ40□	SP40□-B6-M10M
SPJ40□-FE15B6-M14	SPJ50□	SPJ50□-B6-M10M
SPJ50□-FE15B6-M14	SPJ60□	SPJ60□-R1-M16M
SPJ60□-FE10LR1-M16	SPJ70□	SPJ70□-R1-M16M
SPJ70□-FE10LR1-M16	SPJ80□	SPJ80□-R1-M16M
SPJ80□-FE10LR1-M16	ساختار	• متشکل از فنجان مکش جایگزین (3) و جبران کننده سطح

• اتصالات پلاگین برای فنجان مکش

• پورت خلاء عمودی (1)، رزوه نر برای نصب

• پورت خلاء جانبی (2)، رزوه نر برای نصب

مدل

خلاء	اتصال جانبی-پاگوداجهت اتصال عمودی-پاگودا اتصال جانبی-پاگوداSPJ6□		SPJ6□-FE3B6-M9
SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9	SPJ8□	SPJB□-FE3B6-M9
SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9	SPJ10□	SPJi0□-FE4B6-M11
SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11	SPJ15□	SPJ15□-FE4B6-M11
SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11	SPJ20□	SPJ20□-FE4B6-M11
SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11	SPJ25□	SPJ25□-FE6B6-M14
SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14	SPJ30□	SPJ30□-FE6B6-M14
SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14	SPJ35□	SPJ35□-FE6B6-M14
SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14	SPJ40□	SPJ40□-FE6B6-M14
SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14	SPJ50□	SPJ50□-FE6B6-M14
SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14	SPJ60□	-
SPJ60□-FE10LR1-M16	SPJB0□-FE30LB6-M16		SPJ70□	-
SPJ70□-FE10LR1-M16	SPJB0□-FE30LB6-M16		SPJ80□	-
SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
