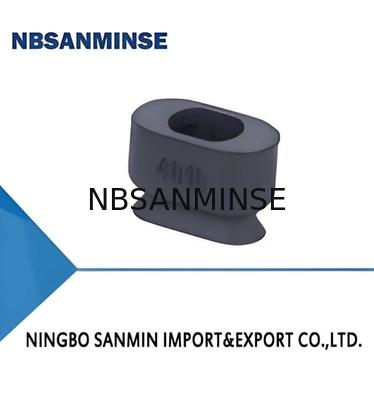

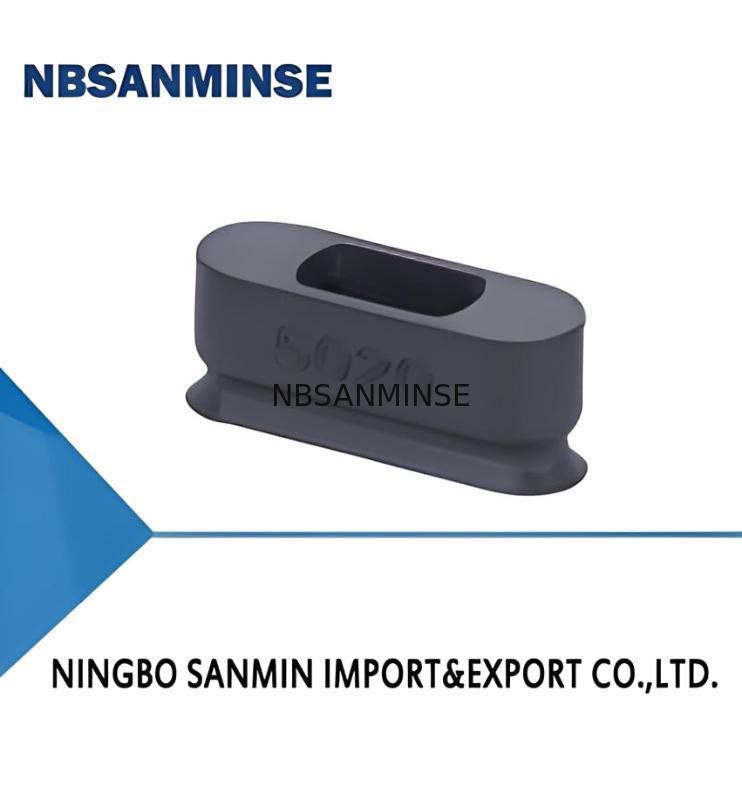

لیوان مکش صاف بیضوی سری SAO

لیوان مکش صاف بیضوی سری SAO
SAO Series Oval Flat Suction Cup
لیوان مکش صاف بیضوی سری SAO لیوان مکش صاف بیضوی سری SAO لیوان مکش صاف بیضوی سری SAO

تصویر بزرگ :  لیوان مکش صاف بیضوی سری SAO

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SAO3.5×7
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: T/T ، L/C
قابلیت ارائه: 10000 عدد
مخاطب

لیوان مکش صاف بیضوی سری SAO

شرح
بکش بیرون: 0.9force n حجم داخلی: <0.1 سانتی متر مربع
حداقل شعاع منحنی: 6 میلی متر DIA شیلنگ توصیه شده: 4 میلی متر
مواد و سختی 55: n- nbr
برجسته کردن:

فنجان مکش تخت بیضی,شیر برقی پنوماتیک و فنجان مکش,فنجان مکش سری SAO

,

pneumatic solenoid valve suction cup

,

SAO series suction cup

ویژگی ها
ساختار بیضی و تخت
مواد رسانا موجود است
اندازه های مختلف موجود است
مزایا
اندازه های کوچک، نیروی مکش زیاد، مناسب برای جابجایی قطعات کار بلند
و باریک
تخلیه الکتریسیته ساکن به آرامی برای محافظت از قطعات کار در برابر
آسیب
مناسب برای قطعات کار با اندازه ها و اشکال مختلف
کاربردها
جابجایی قطعات کار بلند و باریک با سطح صاف
جابجایی قطعات الکترونیکی
مواد رسانا برای صنعت 3C مناسب است
لیوان مکش صاف بیضوی سری SAO 0
ساختار
ساختار تقسیم شده برای تعویض آسان قطعات فرسوده
لیوان مکش صاف بیضوی سری SAO 1
نحوه سفارش
لیوان مکش صاف بیضوی سری SAO 2
پارامترهای فنی
مدل نیروی بیرون کشیدن
N		 داخلی حجم
cm³		 حداقل شعاع انحنا از قطعه کار
mm		 وزن
g		 توصیه شده شیلنگ قطر
mm		 MPQ
عدد
SAO3.5×7 0.9  <0.1 6  0.5  4  10
SAO4×10 1.6  <0.1 7  0.4  4  10
SAO5×10 2  <0.1 9  0.4  4  10
SAO6×10 2.4  <0.1 13  0.5  4  10
SAO4×20 3.2  <0.1 8  0.8  4  10
SAO5×20 4.2  <0.1 11  0.7  4  10
SAO6×20 5  <0.1 14  0.9  4  10
SAO8×20 6.5  <0.1 16  0.9  4  10
SAO4×30 5.2  <0.1 8  1.3  4  10
SAO5×30 6.5  <0.1 10  1.1  4  10
SAO6×30 7.8  <0.1 14  1.2  4  10
SAO8×30 10.2  0.1  18  1.3  4  10
توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی بیرون کشیدن همانطور که در بالا نشان داده شده است بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
داده ها ممکن است با توجه به سطوح مختلف قطعه کار متفاوت باشد. توصیه می شود طول شیلنگ خلاء تا حد امکان کوتاه باشد، حداکثر 2 متر.
ابعاد (میلی متر)
لیوان مکش صاف بیضوی سری SAO 3
ابعاد (میلی متر)
لیوان مکش صاف بیضوی سری SAO 4
توجه: تلرانس ابعادی با استاندارد تلرانس ابعادی محصول لاستیکی GBT 3672.1-2002-1 M3 مطابقت دارد
ساختار
متشکل از فنجان مکش جایگزین و اتصالات قفل کننده
اتصال پلاگین برای فنجان مکش
درگاه خلاء عمودی، رزوه مادگی برای نصب
درگاه خلاء جانبی، رزوه نر و مادگی برای نصب
لیوان مکش صاف بیضوی سری SAO 5
نحوه سفارش
لیوان مکش صاف بیضوی سری SAO 6
لطفاً برای انتخاب فنجان مکش به صفحه 87 مراجعه کنید
انتخاب
  اتصال رزوه
  M-نر رزوه
F-مادگی رزوه

  SAO3.5×7□-LA4-M5M SAO3.5×7□-LA6-M5M SAO3.5×7□-LA4-M5F SAO3.5×7□-LA6-M5F SAO3.5×7□-M5F
  SAO4×10□-LA4-M5M SAO4×10□-LA6-M5M SAO4×10□-LA4-M5F SAO4×10□-LA6-M5F SAO4×10□-M5F
  SAO5×10□-LA4-M5M SAO5×10□-LA6-M5M SAO5×10□-LA4-M5F SAO5×10□-LA6-M5F SAO5×10□-M5F
  SAO6×10□-LA4-M5M SAO6×10□-LA6-M5M SAO6×10□-LA4-M5F SAO6×10□-LA6-M5F SAO6×10□-M5F
  SAO4×20□-LA4-M5M SAO4×20□-LA6-M5M SAO4×20□-LA4-M5F SAO4×20□-LA6-M5F SAO4×20□-M5F
  SAO5×20□-LA4-M5M SAO5×20□-LA6-M5M SAO5×20□-LA4-M5F SAO5×20□-LA6-M5F SAO5×20□-M5F
  SAO6×20□-LA4-M5M SAO6×20□-LA6-M5M SAO6×20□-LA4-M5F SAO6×20□-LA6-M5F SAO6×20□-M5F
  SAO8×20□-LA4-M5M SAO8×20□-LA6-M5M SAO8×20□-LA4-M5F SAO8×20□-LA6-M5F SAO8×20□-M5F
  SAO4×30□-LA4-M5M SAO4×30□-LA6-M5M SAO4×30□-LA4-M5F SAO4×30□-LA6-M5F SAO4×30□-M5F
  SAO5×30□-LA4-M5M SAO5×30□-LA6-M5M SAO5×30□-LA4-M5F SAO5×30□-LA6-M5F SAO5×30□-M5F
  SAO6×30□-LA4-M5M SAO6×30□-LA6-M5M SAO6×30□-LA4-M5F SAO6×30□-LA6-M5F SAO6×30□-M5F
  SAO8×30□-LA4-M5M SAO8×30□-LA6-M5M SAO8×30□-LA4-M5F SAO8×30□-LA6-M5F SAO8×30□-M5F
ابعاد (میلی متر)
لیوان مکش صاف بیضوی سری SAO 7
ساختار
متشکل از فنجان مکش جایگزین (3) و جبران کننده سطح
اتصال پلاگین برای فنجان مکش
درگاه خلاء عمودی (1)، رزوه نر برای نصب
درگاه خلاء جانبی (2)، رزوه نر برای نصب
لیوان مکش صاف بیضوی سری SAO 8
نحوه سفارش
لیوان مکش صاف بیضوی سری SAO 9
ابعاد (میلی متر)
لیوان مکش صاف بیضوی سری SAO 10
