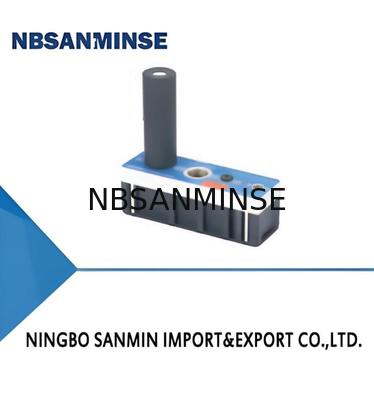

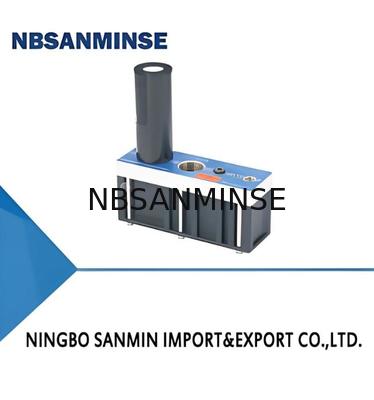

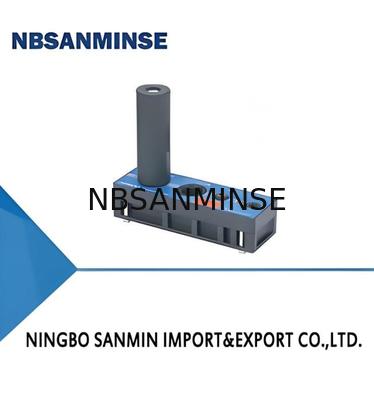

مولد خلاء چند مرحله ای سری AM/AL/AH

مولد خلاء چند مرحله ای سری AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
مولد خلاء چند مرحله ای سری AM/AL/AH مولد خلاء چند مرحله ای سری AM/AL/AH مولد خلاء چند مرحله ای سری AM/AL/AH مولد خلاء چند مرحله ای سری AM/AL/AH

تصویر بزرگ :  مولد خلاء چند مرحله ای سری AM/AL/AH

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: am25l
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

مولد خلاء چند مرحله ای سری AM/AL/AH

شرح
فشار: 6.0 بار حداکثر قسمت خلاء: 81 kPa
حداکثر جریان خلاء: 360 NL در دقیقه مصرف هوا: 105 nl/min
سطح نویز dB(A): 81 گارانتی: 1 سال
برجسته کردن:

مولنویید مولد خلاء چند مرحله ای

,

خلاء دریچه سولنوئید پنوماتیک

,

ژنراتور خلاء سری AM

ویژگی ها
◇ طراحی نوزل های چند مرحله ای که صرفه جویی در مصرف انرژی دارند
◇ قدرت جذب بسیار بالایی دارد
◇ مشخصات مختلف دروازه ی هوا و دروازه ی خلاء
◇ سیستم صرفه جویی در انرژی (ES) اختیاری است
مزایا
◇ تخلیه سریع در محدوده سطح خلاء پایین،کم کردن هزینه و کوتاه کردن
چرخه کار
◇ می تواند جریان خلاء زیادی را تولید کند، تمام قطعات متخلخل را به سرعت دستکاری کند
و با امنيت
◇ می توان از مشخصات مختلف رشته استفاده کرد
◇ هنگام دست زدن به قطعات ضد هوا، مصرف هوا فشرده را کاهش دهید
درخواست ها
◇ ژنراتور خلاء چند مرحله ای برای کار با کارتن مناسب است.
مواد بسته بندی و مواد متخلخل
◇ برای شرایط کاری مورد استفاده قرار می گیرد که نیاز به جریان خلاء بزرگ، تخلیه سریع دارند
و مصرف کمتر هوا
مولد خلاء چند مرحله ای سری AM/AL/AH 0
ساختار
◇(1) بدن اصلی
◇ (2) پورت تشخیص خلاء
◇ (3) خاموش کننده صدا
◇ (4) Aبندر تامین
◇ (5) براکت نصب
◇ (6) ESسیستم صرفه جویی انرژی
مولد خلاء چند مرحله ای سری AM/AL/AH 1
AM 25 لیتر -دستور -نه -نه -ES
① ② ③ ④ ⑤ ⑥
1سری مشخصات صفحه اتصال ۴۵دستکاری 5بند غیر برگشت 6 دستگاه کنترل
نوع AM-Universaltype
(-92kPa)

25L 50L 75L


100 لیتری 125 لیتری 150 لیتری

D


ب

N-NBR


E-EPDM

 صفر - پیش فرض، بدون دریچه بازگشت
A- بدون بازگشت

صفر - پیش فرض، بدون

کنترل دستگاه
نوع جریان ال-بسیار ووکوم
(-81kPa)		 25 50 75 AD F-Fuoine مسواکبر


B-سیستم صرفه جویی در انرژی
100 125 150 E

فقط برای AM-25L/50L
نوع AH- سطح خلاء بالا

(-100.8kPa)
40 120		 (به جدول ۱ مراجعه کنید)

AL-25/50


AH-40
جدول صفحه اتصال1
ارتباط
 صفحه		 هوا عرضه بندر (( ) خلاء بندر (( () خروجی بندر (( ارتباط
صفحه مواد		 قابل استفاده خلاء ژن موش خرما
D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
ب NPSF1/8 NPT3/4 NPT3/4 PPS
AD G1/4 G3/4 G3/4 آلیاژ آلومینیوم
E NPT1/4 NPT3/4 NPT3/4 آلیاژ آلومینیوم
D G1/4 G1" G1" PPS AM125-150,AL125-150
ب NPT1/4 NPT1 NPT1 PPS
AD G1/4 G1" G1" آلیاژ آلومینیوم
E NPT1/4 NPT1 NPT1 آلیاژ آلومینیوم
انتخاب - سری AM
مدل/
 مشخصات		 25 لیتر 50 لیتر ۷۵ لیتر 100 لیتر 125 لیتر 150 لیتر
AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
AM□-D-N-A AM25L-DNA AM50L-D-N-A AM75L-D-N-A AM100L-DNA AM125L-D-N-A AM150L-D-N-A
AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES - - ... -
AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-BN-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES - - - -
AM□-E-N AM25L-E-N AM50L-E-N AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
سری Selection-AL
مدل/
مشخصات		 25 50 75 100 125 150
AL□-D-N AL25-D-N AL50-D-N AL75-D-N AL100-D-N AL125-D-N AL150-D-N
AL□-D-N-A AL25-DNA AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES - - - -
AL□-B-N AL25-B-N AL50-B-N AL75-B-N AL100-B-N AL125-B-N AL150-B-N
AL□-B-N-A AL25-B-N-A AL50-B-N-A AL75-BN-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES - - - -
AL□-E-N AL25-E-N AL50-E-N AL75-E-N AL100-E-N AL125-E-N AL150-E-N
AL□-E-N-A AL25-E-N-A AL50-E-N-A AL75-E-N-A AL100-E-N-A AL125-E-N-A AL150-E-N-A
انتخاب - سری AH
مدل/
مشخصات		 40 120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-D-N-A AH120-D-N-A
AH□-D-N-A-ES AH40-D-N-A-ES -
AH□-B-N AH40-B-N AH120-B-N
AH□-B-N-A AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-N-A AH40-AD-N-A AH120-AD-N-A
AH□-AD-N-A-ES AH40-AD-N-A-ES -
AH□-E-N AH40-E-N AH120-E-N
AHO-E-N-A AH40-E-N-A AH120-E-N-A
پارامترهای فنی
مدل رتبه بندی شده هوا
عرضه فشار
بار		 مکس
سطح خلاء
-کرا		 مکس
خلاء جریان
NL/دقيقه		 هوا
مصرف
NL/دقيقه		 سر و صدا
سطح
dB ((A)		 کار کردن
درجه حرارت
°C		 وزن
g		 توصیه می کنم
(شلوار) خارج زودباش
تامین هوا بندر		 اصلاح شده لوله روز
(بسته به سیم) لوله درونی)
خلاء بندر
AL25 6.0 81 360 105 81 -10 تا 80 675 φ8 φ19
AL50 6.0 81 640 215 81 -10 تا 80 675 φ10 φ19
AL75 6.0 81 850 320 81 -10 تا 80 837 φ10 φ25
AL100 6.0 81 990 390 82 -10 تا 80 837 φ10 φ25
AL125 6.0 81 1,170 480 82 -10 تا 80 1,075 φ12 φ32
AL150 6.0 81 1,230 620 81 -10 تا 80 1,075 φ12 φ32
AH40 6.0 99.8 150 155 81 -10 تا 80 675 φ10 φ19
AH120 6.0 100.8 530 440 81 -10 تا 80 837 φ12 φ19
پارامترهای فنی
مدل هواپیمایی
فشار عرضه
بار		 مکس
خلاء سطح
-کپا		 مکس
خلاء جریان
NL/دقيقه		 هوا
مصرف
NL/دقيقه		 سر و صدا
سطح
dB ((A)		 کار کردن
دما
°C		 وزن
g		 توصیه می کنم
(هوی) روز بعد
فرودگاه تامین هوایی		 "منددوسدا"
(مردخوسنر) روز)
درب خلاء
AM25L 3.4 92 360 116 80 -10 تا 80 675 φ8 φ19
AM50L 3.4 92 600 230 81 -10 تا 80 675 φ8 φ19
AM75L 3.4 92 760 365 81 -10 تا 80 837 φ10 φ25
AM100L 3.4 92 850 445 81 -10 تا 80 837 φ10 φ25
AM125L 3.4 92 1,150 545 82 -10 تا 80 1,075 φ12 φ32
AM150L 3.4 92 1,200 655 82 -10 تا 80 1,075 φ12 φ32
AM25L 6.0 89 420 185 80 -10 تا 80 675 φ8 φ19
AM50L 6.0 89 700 370 81 -10 تا 80 675 φ8 φ19
AM75L 6.0 89 950 610 81 -10 تا 80 837 φ10 φ25
AM100L 6.0 89 1,010 720 81 -10 تا 80 837 φ10 φ25
AM125L 6.0 89 1,400 780 82 -10 تا 80 1,075 φ12 φ32
AM150L 6.0 89 1,500 810 82 -10 تا 80 1,075 φ12 φ32
جریان خلاء ((NL/min) در سطوح مختلف خلاء ((-kPa)
مدل هوا عرضه
فشار
بار		 هوا
مصرف
 NL/دقيقه		 0 10 20 30 40 50 60 70 80 90 مکس
خلاء سطح
-کپا
AM25L 3.4 116 360 180 115 80 43 30 22.5 15.5 7.5 21.2 92
AM50L 3.4 230 600 320 250 135 75 60 46 30 13 1.5 92
AM75L 3.4 365 760 445 340 175 110 85 70 43 20 1.8 92
AM100L 3.4 445 850 550 430 280 145 115 85 60 28 2.2 92
AM125L 3.4 545 1,150 760 530 350 180 148 115 78 34.5 3.5 92
AM150L 3.4 655 1,200 830 550 360 215 170 130 90 36 5 92
AM25L 6.0 185 420 240 125 100 82 65 38 12.5 3.5 - 89
AM50L 6.0 370 700 510 290 195 160 115 70 22 8 - 89
AM75L 6.0 610 950 710 380 285 230 170 100 32 11 - 89
AM100L 6.0 720 1,010 800 460 385 310 215 125 42 15.5 - 89
AM125L 6.0 780 1,400 1,120 560 490 355 260 150 50 25 - 89
AM150L 6.0 810 1,500 1,110 630 560 385 315 210 65 26 - 89
مولد خلاء چند مرحله ای سری AM/AL/AH 2
Eزمان خلاء ((s/L) برای رسیدن به سطوح مختلف خلاء ((-kPa)
مدل تامین هوا
فشار
بار		 هوا
مصرف
NL/دقيقه		 10 20 30 40 50 60 70 80 90 مکس
خلاء سطح
-کپا
AM25L 3.4 116 0.022 0.060 0.110 0.210 0.400 0.650 0.950 1.600 4.000 92
AM50L 3.4 230 0.014 0.031 0.060 0.100 0.200 0.340 0.500 0.800 2.500 92
AM75L 3.4 365 0.012 0.029 0.058 0.095 0.180 0.310 0.460 0.890 1.500 92
AM100L 3.4 445 0.010 0.025 0.043 0.075 0.110 0.190 0.270 0.450 1.200 92
AM125L 3.4 545 0.006 0.015 0.029 0.052 0.085 0.145 0.202 0.330 1.00 92
AM150L 3.4 655 0.005 0.013 0.027 0.045 0.070 0.105 0.230 0.460 0.900 92
AM25L 6.0 185 0.018 0.050 0.080 0.018 0.250 0.400 0.620 1.550 - 89
AM50L 6.0 370 0.010 0.022 0.048 0.080 0.110 0.200 0.350 0.780 - 89
AM75L 6.0 610 0.009 0.019 0.045 0.075 0.130 0.180 0.310 0.700 - 89
AM100L 6.0 720 0.007 0.018 0.038 0.055 0.080 0.120 0.190 0.470 - 89
AM125L 6.0 780 0.005 0.013 0.026 0.045 0.062 0.115 0.194 0.560 - 89
AM150L 6.0 810 0.003 0.009 0.014 0.03 0.060 0.095 0.200 0.800 - 89
·
جریان خلاء ((NL/min) در سطوح مختلف خلاء ((-kPa)
مدل تامین هوا
فشار
بار		 هوا
مصرف
NL/دقيقه		 0 10 20 30 40 50 60 70 مکس
سطح خلاء
-کپا
AL25 6.0 105 360 196 135 85 45 36 27 17 81
AL50 6.0 215 640 320 205 145 95 65 45 25 81
AL75 6.0 320 850 430 320 190 130 105 65 40 81
AL100 6.0 390 990 580 460 300 185 130 95 52 81
AL125 6.0 480 1,170 720 541 350 200 150 125 65 81
AL150 6.0 620 1,230 760 560 410 210 160 148 85 81
زمان تخلیه ((s/L) برای رسیدن به سطوح مختلف خلاء ((-kPa)
مدل هوا عرضه
فشار
بار		 هوا
مصرف
NL/دقيقه		 10 20 30 40 50 60 70 مکس
خلاء سطح
-کپا
AL25 6.0 105 0.030 0.060 0.100 0.200 0.390 0.580 0.870 81
AL50 6.0 215 0.018 0.039 0.066 0.120 0.200 0.310 0.510 81
AL75 6.0 320 0.010 0.020 0.040 0.080 0.120 0.200 0.310 81
AL100 6.0 390 0.008 0.017 0.032 0.050 0.090 0.130 0.220 81
AL125 6.0 480 0.006 0.016 0.026 0.045 0.078 0.110 0.180 81
AL150 6.0 620 0.005 0.014 0.024 0.040 0.071 0.100 0.160 81
مولد خلاء چند مرحله ای سری AM/AL/AH 3
جریان خلاء ((NL/min) در سطوح مختلف خلاء ((-kPa)
مدل هوا عرضه
فشار
بار		 هوا
مصرف
NL/دقيقه		 0 10 20 30 40 50 60 70 80 90 99 مکس
خلاء سطح
 -کپا
AH40 6.0 155 150 145 105 52.5 27.5 20.5 15.0 8.5 5.5 3.0 0.2 99.8
AH120 6.0 440 530 420 265 141.0 85.0 65.0 45.0 33.0 21.5 6.0 0.5 100.8
زمان تخلیه ((s/L) برای رسیدن به سطوح مختلف خلاء ((-kPa)
مدل هوا عرضه
فشار
بار		 هوا
مصرف
 NL/دقيقه		 10 20 30 40 50 60 70 80 90 99 مکس
خلاء سطح
 -کپا
AH40 6.0 155 0.04 0.08 0.18 0.32
0.14		 0.64 1.30 1.80 2.60 3.90 9.8 99.8
AH120 6.0 440 0.02 0.04 0.08 0.25 0.38 0.66 1.08 3.60 8.5 100.8
مولد خلاء چند مرحله ای سری AM/AL/AH 4مولد خلاء چند مرحله ای سری AM/AL/AH 5مولد خلاء چند مرحله ای سری AM/AL/AH 6
◇ توجه:کیت لوازم جانبی نصب شامل 2 براکت L و 4 پیچ برای صفحه اتصال B و E است

س: ميشه نمونه هاي مجاني رو ارائه بديد؟

جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چيه ؟

جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره

سوال:Wچه نوع محصولاتی می تونید درست کنید؟

ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره

س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟

جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.

س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟

ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.

سوال: گارانتی وجود داره؟

A: بله، معمولا محصولات یک سال تضمین کیفیت است.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟

الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود

رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود

سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟

A: 1MPa=10bar≈145psi≈10kg

سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟

A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره

سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟

نقطه تمرکز اقدامات مقابله ای در محیط با دمای بالا اقدامات مقابله ای در محیط بسیار سرد
مهر لاستیک فلور، PTFE نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان
روغن روغن مصنوعی با دمای بالا (تنفسی کم) روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین)
تصفیه هوا تقویت خنک کننده، حذف آب کارآمد خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما
قطعات فلزی مجوز گسترش ذخایر مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید
اجزای کنترل کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد
نصب از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید


برچسب:

pneumatic electric valve,pneumatic air valve,pneumatic directional control valve,

pneumatic air valve,

pneumatic directional control valve

اطلاعات تماس
Ningbo Sanmin Import And Export Co.,Ltd.

تماس با شخص: Ina Chen

تلفن: 0086-15168536055

فکس: 86-574-88915660

ارسال درخواست خود را به طور مستقیم به ما (0 / 3000)

در باره

سوپاپ سیلندر پنوماتیک

خلبان داخلی Solenoid Valve Gne NPT سری 4N300 3NV300 سری خلبان داخلی

دریچه خلبان پنوماتیک سری 3 Way 2 Pneumatic Solenoid Valve 4V 400 Series

SY5000 شیر مایع پنوماتیک شیر 230VAC ضد آب 5/2 5/3 موقعیت

سوپاپ پنوماتیک

دریچه پالس دوبل دیافراگم تمیز هوا تمیز کننده 321 فولاد ضد زنگ

QG-Y-25 Series Pneumatic Pulse Valve GOYEN همانند جفت گیر G1 "دیافراگم تک

دریچه دوش دیافراگم پانل دوبل - 25 ~ 60 ℃ درجه حرارت

پیغام بگذارید

سیاست حفظ حریم خصوصی | چین خوب کیفیت سوپاپ سیلندر پنوماتیک تامین کننده. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
